Wat is het doel van een hydraulisch aggregaat?

Het kerndoel van een hydraulisch aggregaat

EEN hydraulische krachtbron (HPU) bestaat voor één fundamenteel doel: om elektrische of mechanische energie om te zetten in gecontroleerd hydraulisch vermogen — vloeistof onder druk — die kan worden overgebracht, gericht en gebruikt om op afstand nuttig mechanisch werk te doen. Het is de centrale energiebron van elk hydraulisch systeem, die de stroom en druk genereert die actuatoren, motoren en cilinders nodig hebben om lasten te verplaatsen, posities vast te houden of krachten uit te oefenen die met puur mechanische of elektrische middelen onpraktisch of onmogelijk zouden zijn.

In de praktijk haalt een hydraulisch aggregaat de elektrische energie uit een motor, gebruikt een pomp om de hydraulische vloeistof onder druk te zetten en levert die vloeistof via regelkleppen naar de plekken waar gewerkt moet worden – of dat nu het hijsen van een pers van 500 ton is, het besturen van een bouwgraafmachine, het vastklemmen van een machinaal bewerkt onderdeel of het uitschuiven van het landingsgestel van een commercieel vliegtuig. De HPU voert de werkzaamheden niet zelf uit; het levert de stroom- en controle-infrastructuur die het werk mogelijk maakt.

Zonder een hydraulisch aggregaat zouden de actuatoren, cilinders en hydraulische motoren in een systeem geen energiebron hebben. De HPU is voor een hydraulisch circuit wat een voeding is voor een elektronisch systeem: hij definieert het beschikbare vermogensbereik, stelt het werkdrukbereik in en bepaalt hoe snel en nauwkeurig het systeem kan reageren.

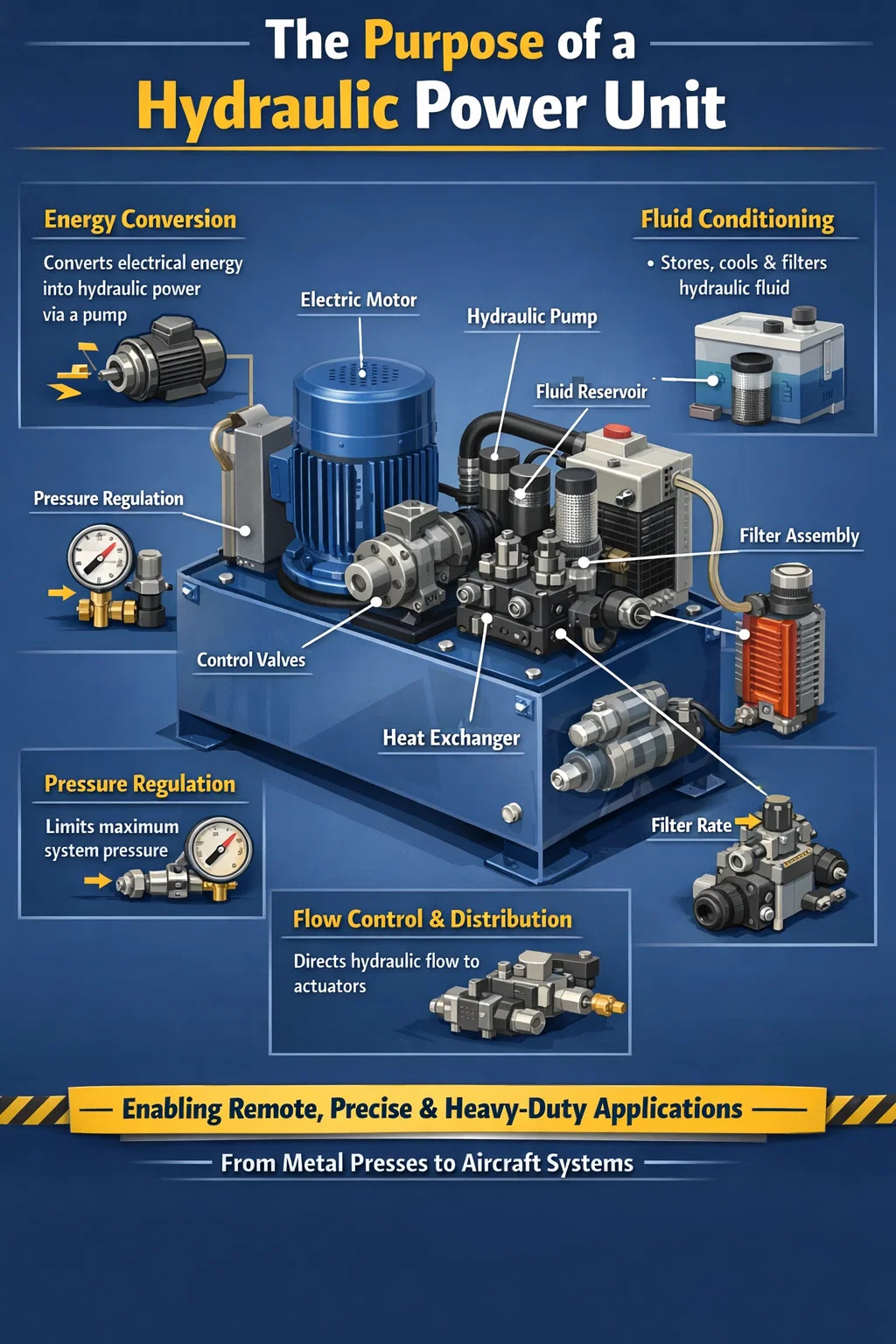

Wat een hydraulisch aggregaat feitelijk doet: de functionele verdeling

Het doel van een hydraulisch aggregaat kan worden opgesplitst in verschillende afzonderlijke functionele rollen die het tegelijkertijd vervult binnen elk hydraulisch systeem.

Energieconversie

De primaire taak van de HPU is energieconversie. Een elektromotor – doorgaans ergens anders gewaardeerd Van 0,5 kW voor kleine tafelunits tot ruim 1.000 kW voor grote industriële installaties — drijft een hydraulische pomp aan. De pomp zet de mechanische rotatie-energie van de motor om in hydraulische energie in de vorm van stroming onder druk. Deze energie kan vervolgens over aanzienlijke afstanden door slangen en leidingen worden getransporteerd en waar nodig weer worden omgezet in mechanische arbeid.

Vloeistofopslag en conditionering

Het reservoir dat in het hydraulische aggregaat is geïntegreerd, slaat de werkvloeistof op, meestal tussenin 10 en 2.000 liter afhankelijk van de systeemgrootte – en laat het afkoelen, ontluchten en bezinken voordat het opnieuw in de pomp komt. De HPU herbergt ook het filtersysteem dat de vloeistof schoon houdt, en vaak een warmtewisselaar om de optimale vloeistoftemperatuur te behouden. Deze conditionerende rol is van cruciaal belang: de vloeistofzuiverheid en de temperatuur hebben rechtstreeks invloed op de levensduur van elk stroomafwaarts onderdeel.

Drukregeling en veiligheid

De HPU bevat een overdrukventiel dat de maximale systeemdruk afdekt, waardoor schade door overbelasting aan de pomp, kleppen, actuatoren en leidingen wordt voorkomen. In de meeste industriële hydraulische systemen ligt deze maximale druk tussen 150 en 350bar , hoewel hogedruksystemen in de lucht- en ruimtevaart, bij testen en in speciale toepassingen hoger kunnen zijn 700 bar . De drukregelfunctie zorgt ervoor dat het systeem de ontwerplimieten niet kan overschrijden, ongeacht wat het stroomafwaartse circuit vraagt.

Stroomcontrole en distributie

Moderne hydraulische aandrijfeenheden omvatten directionele regelkleppen, proportionele kleppen of servokleppen die vloeistof onder druk naar specifieke actuatoren distribueren in specifieke sequenties en met gecontroleerde stroomsnelheden. Deze besturingsfunctie bepaalt de snelheid, kracht en richting van elke beweging in het systeem. Eén enkele HPU kan gelijktijdig meerdere circuits voeden, elk met onafhankelijke druk- en stroomvereisten, met behulp van spruitstukblokken en klepconstructies die rechtstreeks op de unit zijn gemonteerd.

Waarom hydraulische aggregaten worden gebruikt in plaats van andere energietechnologieën

Het doel van een hydraulisch aggregaat wordt duidelijker als je begrijpt waarom hydrauliek voor specifieke toepassingen wordt verkozen boven elektrische actuatoren, pneumatiek of puur mechanische aandrijvingen. Elke technologie heeft zijn eigen domein, en hydrauliek – met name het HPU-aangedreven systeem – domineert overal waar tegelijkertijd een hoge krachtdichtheid, nauwkeurige controle en betrouwbaarheid onder zware belasting vereist zijn.

Kracht en machtsdichtheid

Hydraulische systemen genereren krachten die moeilijk of onpraktisch te evenaren zijn met elektromotoren van vergelijkbare grootte en gewicht. Een hydraulische cilinder met een Een boring van 100 mm, werkend bij 250 bar, produceert ongeveer 196 kN (ongeveer 20 ton) kracht uit een onderdeel van een paar kilo. Een elektrische lineaire actuator die dezelfde kracht produceert, zou aanzienlijk zwaarder en groter zijn. Deze krachtdichtheid is de reden waarom hydraulische aggregaten standaard zijn in toepassingen zoals metaalpersen, spuitgietmachines en zware bouwmachines.

Last vasthouden zonder continu stroomverbruik

EEN hydraulic cylinder with a blocked port holds its load indefinitely without consuming energy, because incompressible fluid cannot escape through a closed valve. This capability is essential in applications like clamping fixtures, lifting platforms, and hydraulic jacks that must hold a load for extended periods. An electric servo motor holding the same load would require continuous current — generating heat and consuming power even when stationary.

Bescherming tegen overbelasting

Het overdrukventiel in een hydraulisch aggregaat biedt een inherente bescherming tegen overbelasting. Als het systeem een ​​belasting tegenkomt die de ingestelde druk overschrijdt, gaat de ontlastklep open en stopt de actuator eenvoudigweg; geen enkel onderdeel wordt beschadigd. Elektromotoren en mechanische aandrijvingen vereisen doorgaans complexere beveiligingsschema's om hetzelfde niveau van fouttolerantie te bereiken.

Krachtoverbrenging op afstand

Eén HPU kan actuatoren die zich op vele meters afstand bevinden, van stroom voorzien via flexibele slangen, waardoor het mogelijk wordt om de stroombron op een handige, beschermde locatie te plaatsen terwijl actuatoren in ruwe, ontoegankelijke of explosiegevaarlijke omgevingen werken. In offshore boorplatforms kan bijvoorbeeld een enkele hydraulische krachtbron op het hoofddek kleppen en actuatoren op de zeebodem aansturen honderden meters onder het oppervlak via lange navelstrengslangen.

Industrieën en toepassingen waar hydraulische aggregaten een cruciaal doel dienen

Het hydraulische aggregaat is een van de meest universeel toegepaste industriële uitrustingen in vrijwel elke sector waarbij zware machines, precisiebewegingen of het genereren van grote krachten betrokken zijn. Als u begrijpt waar HPU's worden ingezet, wordt duidelijk waarom hun doel zo breed relevant is.

Het doel van elk belangrijk onderdeel in een hydraulisch aggregaat

Het hydraulische aggregaat bereikt zijn doel dankzij een zorgvuldig geïntegreerde set componenten. Elk heeft een specifieke rol, en als u deze begrijpt, wordt duidelijk waarom de HPU is ontworpen zoals deze is.

Elektrische motor

De motor levert de energie van de aandrijfmotor. De meeste industriële HPU's gebruiken driefasige AC-inductiemotoren vanwege hun betrouwbaarheid, eenvoud en beschikbaarheid in een breed vermogensbereik. De uitgaande as van de motor is rechtstreeks op de pomp aangesloten. De motorgrootte bepaalt het maximale hydraulische vermogen dat de unit kan leveren. In energiezuinige moderne ontwerpen regelt een aandrijving met variabele snelheid de motor om de output af te stemmen op de realtime vraag, waardoor de energieverspilling bij gedeeltelijke belasting aanzienlijk wordt verminderd.

Hydraulische pomp

De pomp is het hart van het hydraulisch aggregaat. Het zuigt vloeistof uit het reservoir en duwt dit onder druk in het systeemcircuit. Tandwielpompen worden gebruikt in kostengevoelige toepassingen met lagere druk. Schottenpompen zorgen voor een stillere werking. Zuigerpompen – zowel axiale als radiale typen – worden gebruikt in toepassingen met hoge druk, hoog rendement of variabele cilinderinhoud. De cilinderinhoud wordt gespecificeerd in kubieke centimeter per omwenteling (cc/omw), en bij een gegeven assnelheid bepaalt dit rechtstreeks het debiet dat de HPU kan leveren.

Reservoir

Het reservoir slaat hydraulische vloeistof op en dient meerdere secundaire doeleinden: het laat luchtbellen ontsnappen, biedt een thermische buffer om warmte uit het systeem te absorberen en geeft deeltjesverontreiniging de tijd om zich te vestigen voordat de vloeistof opnieuw circuleert. De standaard vuistregel is om het reservoir op maat te maken 3 tot 5 keer het pompdebiet per minuut , hoewel toepassingen bij hoge temperaturen mogelijk grotere tanks of aanvullende koeling vereisen.

Overdrukventiel

Deze klep is het primaire veiligheidsapparaat van het systeem. Het gaat automatisch open wanneer de druk de vooraf ingestelde limiet overschrijdt, waardoor overtollige stroom terug naar het reservoir wordt geleid. Zonder dit zou een geblokkeerde actuator of vastgelopen cilinder ervoor zorgen dat de druk stijgt totdat een leiding, slang of onderdeel kapot gaat. De ontlastklep is geen regelcomponent – ​​het is een beveiligingsapparaat – en een goed ontworpen HPU zou deze tijdens normaal gebruik zelden moeten activeren.

Filtermontage

De reinheid van hydraulische vloeistoffen is een van de meest kritische factoren voor de levensduur van het systeem. Filters in de HPU – meestal op de retourleiding, de drukleiding of beide – verwijderen deeltjesverontreiniging voordat deze de interne onderdelen van de pomp, klepspoelen en cilinderafdichtingen kan beschadigen. De meeste industriële HPU's streven naar een vloeistofreinheidsniveau van ISO 4406 klasse 16/14/11 tot 18/16/13 , met behulp van filters met een classificatie van 3–10 micron absoluut.

Warmtewisselaar

Energieverliezen in het hydraulische systeem manifesteren zich als warmte in de vloeistof. Zonder warmtewisselaar zou de vloeistoftemperatuur continu stijgen totdat de afdichtingen verslechteren, de viscositeit daalt en de slijtage van componenten versnelt. Lucht- of watergekoelde warmtewisselaars zijn zo gedimensioneerd dat ze de verwachte warmtebelasting doorgaans afvoeren 25% tot 40% van het ingangsvermogen in een conventioneel circuit met vaste pomp – en handhaaf de vloeistoftemperatuur tussen 40°C en 60°C.

Regelkleppen en spruitstukblok

Directionele regelkleppen, proportionele kleppen, drukreduceerkleppen en stroomregelkleppen worden vaak gemonteerd op een spruitstukblok dat in de HPU is geïntegreerd. Deze componenten sturen vloeistof onder druk naar de juiste actuator met de juiste druk en de juiste stroomsnelheid op commando van een PLC, handmatige bediening of automatische sequentiecontroller. De op het verdeelstuk gemonteerde aanpak vermindert het aantal leidingverbindingen, minimaliseert lekpunten en houdt het systeem compact.

Hoe een hydraulisch aggregaat precisie- en automatiseringsdoeleinden dient

Naast toepassingen met brute kracht dient het hydraulische aggregaat een precisiedoel bij geautomatiseerde productie en procescontrole. Met proportionele of servokleptechnologie kunnen HPU-aangedreven systemen de positie van de actuator tot binnenin regelen ±0,01 mm en naar binnen dwingen 1% van het instelpunt — prestatieniveaus die de hydraulica concurrerend maken met elektrische servoaandrijvingen in veel krachtintensieve toepassingen.

In een modern servo-hydraulisch systeem vergelijkt een closed-loop controller voortdurend de werkelijke positie van de actuator (gemeten door een lineaire transducer) met de opgedragen positie en past de opening van de servoklep dienovereenkomstig aan, waarbij in realtime wordt gecorrigeerd voor belastingsverstoringen en stroomvariaties. Deze gesloten-lusmogelijkheid wordt gebruikt in:

• Materiaaltestmachines die nauwkeurige krachtprofielen moeten toepassen om monsters te testen
• Vluchtsimulators die bewegingssignalen repliceren voor de training van piloten
• Seismische testopstellingen die structurele componenten schudden om aardbevingsbelastingen te simuleren
• EENutomotive fatigue test stands that apply road load spectra to vehicle components
• Industriële smeedpersen met programmeerbare rampositie en krachtprofielen

Bij al deze toepassingen is het de hydraulische krachtbron die de kracht en beweging mogelijk maakt. De servoklep en controller bepalen de precisie; de HPU bepaalt het vermogen.

Gecentraliseerde versus gedecentraliseerde hydraulische aggregaten: verschillende doeleinden voor verschillende architecturen

De manier waarop een hydraulisch aggregaat binnen een faciliteit of machine wordt ingezet, hangt af van het specifieke doel waarvoor het moet dienen. Er zijn twee fundamentele architecturale benaderingen, elk geschikt voor verschillende vereisten.

Gecentraliseerde hydraulische aggregaten

EEN single large HPU serves multiple machines or workstations through a ring main or branched distribution system. This approach is used in large manufacturing plants where many machines need hydraulic power simultaneously. The advantage is that one unit, one set of controls, and one maintenance point serve the whole facility. A centralized HPU for an automotive body shop might be rated at 500 kW of meer , die tientallen las- en klemstations levert. Het nadeel is dat een storing alle stroomafwaartse machines tegelijkertijd treft, en dat lange leidingtrajecten drukverliezen veroorzaken.

Gedecentraliseerde (machinegemonteerde) hydraulische aggregaten

Elke machine of procescel heeft zijn eigen speciale HPU, speciaal afgestemd op de vereisten van die machine. Dit is de meest gebruikelijke regeling in de moderne productie omdat het onafhankelijkheid biedt (de HPU-storing van één machine heeft geen invloed op andere machines) en het mogelijk maakt dat elke eenheid wordt geoptimaliseerd voor zijn specifieke werkcyclus en drukvereisten. Compacte HPU's in deze categorie variëren van Tafelmodellen van 0,5 kW voor kleine testopstellingen tot 200 kW-eenheden voor grote spuitgiet- of spuitgietmachines.

Draagbare en verhuur hydraulische aggregaten

Draagbare HPU's dienen een specifiek doel bij onderhoud, constructie en noodhulp: het leveren van on-demand hydraulisch vermogen waar geen vaste installatie bestaat. Hydraulische reddingsgereedschappen (de "kaken van het leven") worden aangedreven door draagbare HPU's. Pijpleidingbouwers gebruiken draagbare eenheden om hydraulische pijpenbuigers en krimpers aan te drijven. Onderhoudsteams gebruiken ze om hydraulische momentsleutels te bedienen op grote flensverbindingen waar geen stroom beschikbaar is. Deze units worden doorgaans aangedreven door een diesel- of benzinemotor in plaats van elektrisch, waardoor gebruik op afgelegen locaties of off-grid locaties mogelijk is.

Het doel van een hydraulisch aggregaat in veiligheidskritische systemen

In veiligheidskritische toepassingen dient het hydraulische aggregaat een doel dat verder gaat dan alleen het aandrijven van bewegingen: het moet een gegarandeerde, storingsvrije werking bieden onder foutomstandigheden. Dit is vooral op drie gebieden van belang.

Noodstopsystemen in olie en gas

Hydraulische aggregaten in olie- en gasfaciliteiten drijven noodstopkleppen (ESD) en uitbarstingspreventiesystemen (BOP) aan. Deze HPU's moeten in staat zijn grote kleppen snel en betrouwbaar te bedienen onder storingsomstandigheden, ook tijdens stroomstoringen. Accumulatorbanken die door de HPU worden opgeladen, slaan voldoende hydraulische energie op om alle noodkleppen meerdere keren te bedienen, zelfs als de primaire stroombron uitvalt. In offshore-installaties zijn BOP-controle-HPU's ontworpen om EENPI 16D of gelijkwaardige standaarden met volledige redundantie.

EENircraft Hydraulic Systems

Commerciële vliegtuigen hebben meerdere onafhankelijke hydraulische aandrijfeenheden - meestal twee of drie systemen, elk met een eigen pomp (door een motor, elektrisch of luchtaangedreven), reservoir en circuit - zodat een storing in één systeem de vluchtcontrole niet in gevaar brengt. De Boeing 737 heeft bijvoorbeeld twee onafhankelijke hydraulische systemen, die elk onafhankelijk de primaire vluchtbesturing kunnen bedienen. Het doel van elke HPU in deze context gaat zowel over redundantie en fouttolerantie als over energieopwekking.

Industriële kantbanken en guillotines

Hydraulische afkantpersen en knipmachines gebruiken HPU's om rammen aan te drijven met krachten die bij ongecontroleerde ernstige verwondingen ernstig letsel kunnen veroorzaken. De HPU in deze machines is voorzien van tegengewichtkleppen, tweekanaals veiligheidsklepsystemen en positiebewaking om ervoor te zorgen dat de ram alleen met gecontroleerde snelheden kan bewegen en niet in vrije val kan vallen in het geval van een slangstoring of klepfout. De veiligheidscontrolefunctie van de HPU is net zo belangrijk als de stroomafgiftefunctie.

Wat bepaalt de grootte en specificatie van een hydraulisch aggregaat

Het selecteren van een hydraulisch aggregaat voor een bepaald doel vereist het afstemmen van de specificaties van het aggregaat op de eisen van de toepassing. De belangrijkste parameters die bepalen wat een HPU moet leveren zijn:

• Bedrijfsdruk: De maximale systeemdruk die vereist is voor de meest veeleisende actuator, plus een marge van 10–15%. De meeste industriële systemen vallen tussen de 150 en 350 bar.
• Debiet: De totale gelijktijdige stroomvraag van alle actieve actuatoren. Als een cilinder met een boring van 100 mm moet worden uitgeschoven met een snelheid van 100 mm/s, heeft deze een stroom van ongeveer 47 l/min nodig.
• Inschakelduur: Hoe vaak en hoe lang het systeem onder volledige belasting staat. Een HPU met continu gebruik heeft een andere afmeting en koeling dan een HPU die wordt gebruikt in korte perioden met lange perioden van inactiviteit.
• Aantal circuits: Hoeveel onafhankelijke actuatoren of functies de HPU tegelijkertijd moet bedienen, en of ze verschillende druk- of stroomvereisten hebben.
• Omgeving: Bedrijfstemperatuurbereik, blootstelling aan water, stof of corrosieve atmosferen, en of het apparaat moet voldoen aan ATEX of andere classificaties voor gevaarlijke gebieden.
• Controlevereisten: Of de HPU nu een eenvoudige aan/uit-regeling, proportionele druk- en debietregeling of volledige servoregeling met gesloten lus met positie- en forcefeedback nodig heeft.

Het juist krijgen van deze specificatie is van fundamenteel belang voor het betrouwbaar vervullen van zijn doel door de HPU. Een te klein apparaat zal oververhit raken en voortijdig defect raken. Een te grote eenheid verspilt energie en kapitaal. Een goede engineering van de HPU-specificatie is de basis van een succesvol hydraulisch systeem.

Het evoluerende doel van hydraulische aggregaten in de moderne industrie

Het doel van de hydraulische krachtbron is constant gebleven – het omzetten en leveren van gecontroleerd hydraulisch vermogen – maar de manier waarop dat doel wordt bereikt is aanzienlijk geëvolueerd met de vooruitgang op het gebied van elektronica, materialen en vloeistoftechnologie.

Moderne HPU's bevatten steeds vaker IoT-compatibele sensoren die continu de vloeistoftemperatuur, druk, pompstroomoutput, filterverschildruk en motorstroomverbruik monitoren. Deze gegevens worden gebruikt in voorspellende onderhoudsalgoritmen die de ontwikkeling van pompslijtage, filterverstopping of vloeistofverontreiniging kunnen detecteren, weken voordat deze een storing veroorzaken. Een installatie met 50 HPU's die zijn aangesloten op een centraal monitoringsysteem kan dit bereiken 40-60% reductie in ongeplande downtime vergeleken met op tijd gebaseerde onderhoudsschema's.

Elektrohydraulische actuatoren (EHA's) – op zichzelf staande eenheden die een kleine elektromotor, pomp en actuator in één pakket combineren – beginnen conventionele HPU-gevoede circuits in sommige toepassingen te vervangen, vooral in de lucht- en ruimtevaart en mobiele machines waar gewicht en installatieruimte van groot belang zijn. Voor industriële toepassingen met hoog vermogen, meerdere actuatoren of continu werkende industriële toepassingen blijft de gecentraliseerde hydraulische aandrijfeenheid echter de meest praktische en kosteneffectieve oplossing, en dit zal naar verwachting in de nabije toekomst ook zo blijven.

De introductie van waterglycol, synthetische esters en brandwerende hydraulische vloeistoffen heeft ook de omgevingen waarin HPU's veilig kunnen werken vergroot, vooral in gieterijen, spuitgietfaciliteiten en ondergrondse mijnbouw, waar brandgevaar minerale olie ongeschikt maakt. In deze omgevingen dient de HPU hetzelfde fundamentele doel, maar dan met een vloeistofspecificatie die is gekozen om aan de veiligheidsvoorschriften te voldoen zonder dat dit ten koste gaat van de prestaties.
