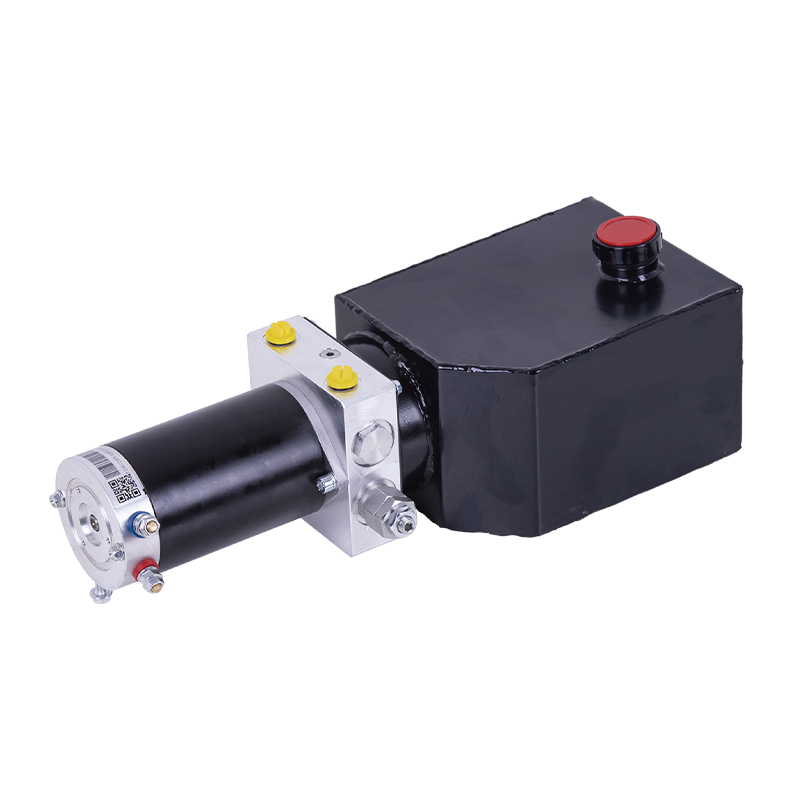

Deze bidirectionele gelijkstroompomp heeft een geïntegreerd ontwerp van meerdere componenten, zoals een bidirectionele tandwielpomp, een gelijkstroommotor met permanente magneet, een middenblok, een patroonklepsamenstel en een olietank. Het grootste hoogtepunt is dat de omkeerfunctie van het hydraulische systeem wordt bereikt door de voorwaartse en achterwaartse rotatie van de motor, waardoor er geen magneetklep nodig is. Dit maakt de krachtbron compact en geschikt voor diverse soorten apparatuur met kleine opstelruimte. Tegelijkertijd heeft de krachtbron een compacte structuur en stabiele prestaties en wordt hij veel gebruikt in loopvoertuigen, hefplatforms en andere apparatuur. De motorspanning is optioneel bij 12-48V.vereisten.
BELANGRIJKSTE KENMERKEN OMVATTEN:
- Bidirectionele tandwielpomp: De DC bidirectionele pompkrachtbron maakt gebruik van een bidirectionele tandwielpomp voor een stabiele en efficiënte hydraulische vermogensafgifte. Dankzij het bidirectionele ontwerp kan het systeem de hydraulische stroom in twee richtingen regelen, zich aanpassen aan de hef- of loopwerkzaamheden van de apparatuur onder verschillende werkomstandigheden en een soepele werking van het systeem garanderen.
- Gelijkstroommotor met permanente magneet: Uitgerust met een hoogrendement gelijkstroommotor met permanente magneet, heeft hij een laag energieverbruik en een lange levensduur. De voorwaartse en achterwaartse functie van de motor realiseert de omkering van het hydraulische systeem, vermindert de afhankelijkheid van de magneetklep, vereenvoudigt de systeemstructuur verder en verbetert de betrouwbaarheid.
- Vereenvoudigde achteruitrijbediening: De omkering van het hydraulische systeem wordt bereikt door te vertrouwen op de voorwaartse en achterwaartse rotatie van de motor, waardoor het ontwerp van de traditionele magneetklep wordt geëlimineerd. Het vermindert de complexiteit van het systeem, bespaart effectief ruimte en is geschikt voor apparatuur met kleine ruimte of speciale vereisten voor een compacte structuur.
- Compacte structuur: Het algehele ontwerp van deze DC bidirectionele pompkrachtbron is zeer compact en geschikt voor gebruik in mobiele voertuigen, hefplatforms en ander materieel. De gestroomlijnde componentconfiguratie kan voldoende stroomondersteuning bieden in een beperkte ruimte en de werkefficiëntie van de apparatuur maximaliseren.
- Stabiliteit en betrouwbaarheid: De algehele structuur van de DC bidirectionele pompvoedingseenheid is stabiel, de prestaties zijn stabiel en zijn niet storingsgevoelig. Dankzij het ontwerp kan de apparatuur stabiel blijven functioneren tijdens langdurig en hoogfrequent gebruik, wat zeer geschikt is voor veeleisende industriële of mobiele apparatuurtoepassingen.
- Spanningsselectie: Het systeem biedt een verscheidenheid aan spanningsconfiguraties van 12 V tot 48 V, en gebruikers kunnen de juiste spanningsversie kiezen op basis van de werkelijke behoeften. Of het nu een klein apparaat of een groot apparaat is, u kunt de juiste spanning vinden om de efficiënte werking van het systeem te garanderen.
- Brede toepassing: Deze DC bidirectionele pompkrachtbron wordt vanwege zijn hoge efficiëntie en compactheid veel gebruikt in verschillende hydraulische aandrijfsystemen, zoals mobiele voertuigen, hefplatforms en logistieke apparatuur. Het presteert bijzonder goed in toepassingsscenario's die snel schakelen en weinig ruimte vereisen.
SPECIALE OPMERKINGEN
De voedingseenheid is een S3-werkend systeem en kan niet continu werken.
Het start in 10 seconden en stopt in 90 seconden.
Zorg er vóór de installatie voor dat hydraulische componenten zoals de oliecilinder, de olieleiding en de verbinding vrij zijn van onzuiverheden.
De viscositeit van hydraulische olie moet 15 - 68ste zijn. In de zomer wordt nr. 46 anti-slijtage hydraulische olie aanbevolen en in de winter wordt nr. 32 hydraulische olie voor lage temperaturen aanbevolen.
Controleer na de eerste keer opstarten van het besturingssysteem of de olie in de olietank voldoende is, doorgaans 2/3 van de olietank.
Nadat het systeem de eerste 100 uur is gebruikt, moet de hydraulische olie worden vervangen, en vervolgens moet de hydraulische olie elke 3000 uur worden vervangen.

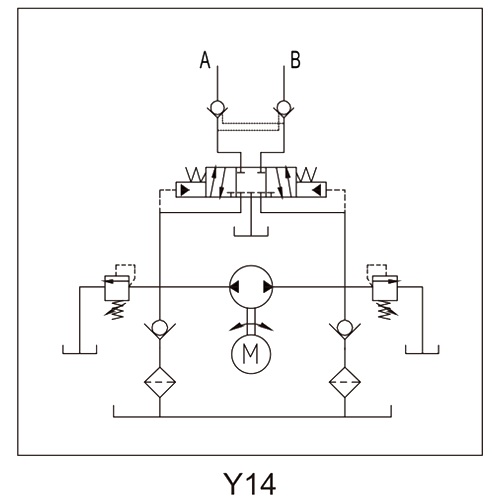

SCHEMATISCH DIAGRAM
SPECIFICATIES
| Model | Volt | Stroom | Snelheid | Verplaatst | Druk | Tank | Solenoïde Vavle Volt |
| PNC-0,5-D12-0,5T/0,65-14-1/L-Y14 | 12VDC | 0,5 kW | 2800 tpm | 0,65CC/OMW | 14MPA | 1L | 12VDC |
| PNC-0,8-D24-0,5T/1,0-14-3/W-Y14 | 24VDC | 0,8 kW | 3100 tpm | 1,0CC/OMW | 3L | 24VDC | |
| PNC-1.1-D24-0.5T/1.0-14-3/W-Y14 | 48VDC | 48VDC |
Opmerking: als u systeemparameters nodig heeft, zoals pomp, druk en motorvermogen met een ander debiet, neem dan contact op met onze verkoper.
