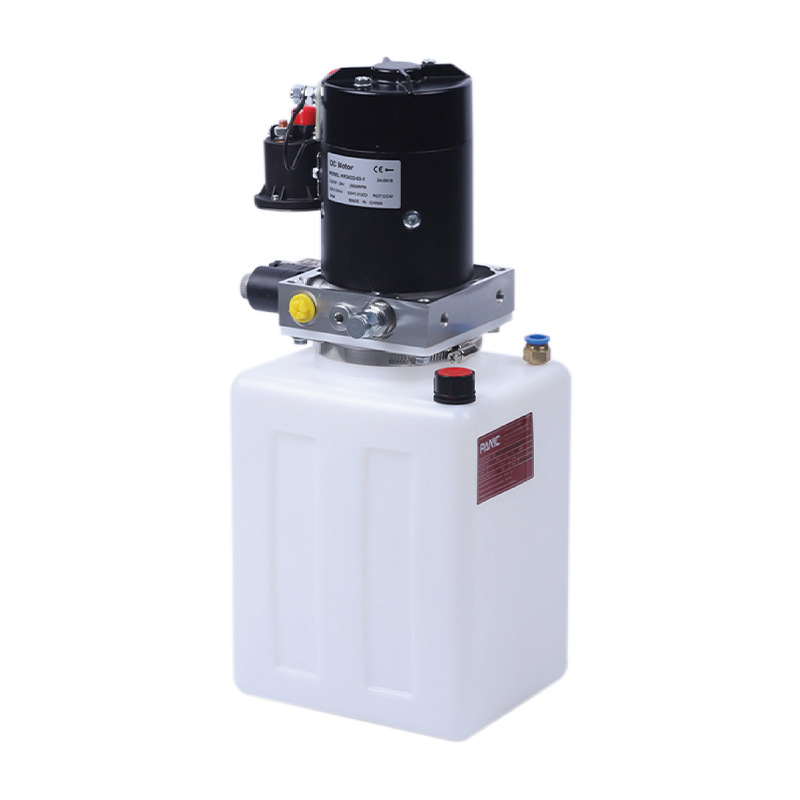

Deze hydraulische krachtbron van een volledig elektrische stapelaar is speciaal ontworpen voor een volledig elektrische stapelaar. Het is geïntegreerd door een hogedruktandwielpomp, een centraal kleppenblok met gelijkstroomborstelmotor, een patroonklep en een olietank. De stijging en daling worden geregeld door de motor en de magneetklep, met optioneel motorvermogen van 2,2 kW-4 kW, enkele snelheid, dubbele snelheid en proportionele snelheidsregeling. Er zijn ijzeren en plastic brandstoftanks om uit te kiezen.
BELANGRIJKSTE KENMERKEN OMVATTEN
- Elektrische bediening: De hydraulische krachtbron van een volledig elektrische stapelaar wordt bestuurd door een motor en een magneetklep, die de hef- en daalwerking van de stapelaar nauwkeurig kunnen aanpassen. De stijg- en daalfuncties die door de magneetklep worden geregeld, maken de bediening van de stapelaar flexibeler en soepeler.
- Meerdere motorvermogensopties: Het motorvermogen kan worden geselecteerd van 2,2 kW tot 4 kW. Gebruikers kunnen het juiste motorvermogen kiezen op basis van verschillende belastingsvereisten om de efficiënte werking van het systeem onder verschillende werkomstandigheden te garanderen.
- Flexibele afdalingssnelheidselectie: De hydraulische krachtbron van de volledig elektrische stapelaar biedt drie daalmodi: enkele snelheid, dubbele snelheid en proportionele snelheidsregeling. Gebruikers kunnen de meest geschikte daalsnelheid kiezen op basis van de werkbehoeften om de stabiliteit en veiligheid van de stapelaar in verschillende werkscenario's te garanderen.
- Keuze van tankmateriaal: De hydraulische unit biedt twee opties: ijzeren tank en plastic tank. IJzertanks zijn geschikt voor langdurig gebruik met hoge belasting, wat een betere duurzaamheid garandeert; terwijl plastic tanks lichter zijn en geschikt voor toepassingsomgevingen met strenge eisen aan het gewicht van de apparatuur.
- Patroon hydraulisch klepontwerp: Het systeem heeft een patroonventielontwerp, dat de nauwkeurigheid en reactiesnelheid van de vloeistofregeling kan verbeteren, waardoor het hydraulische systeem van de stapelaar efficiënter en betrouwbaarder wordt.
- Motor- en magneetklepbediening: De combinatie van een DC-koolborstelmotor en een magneetventiel maakt de werking van de stapelaar soepeler, de hefactie nauwkeuriger en het systeem start snel, waardoor energieverspilling wordt verminderd en de algehele bedrijfsefficiëntie wordt verbeterd.

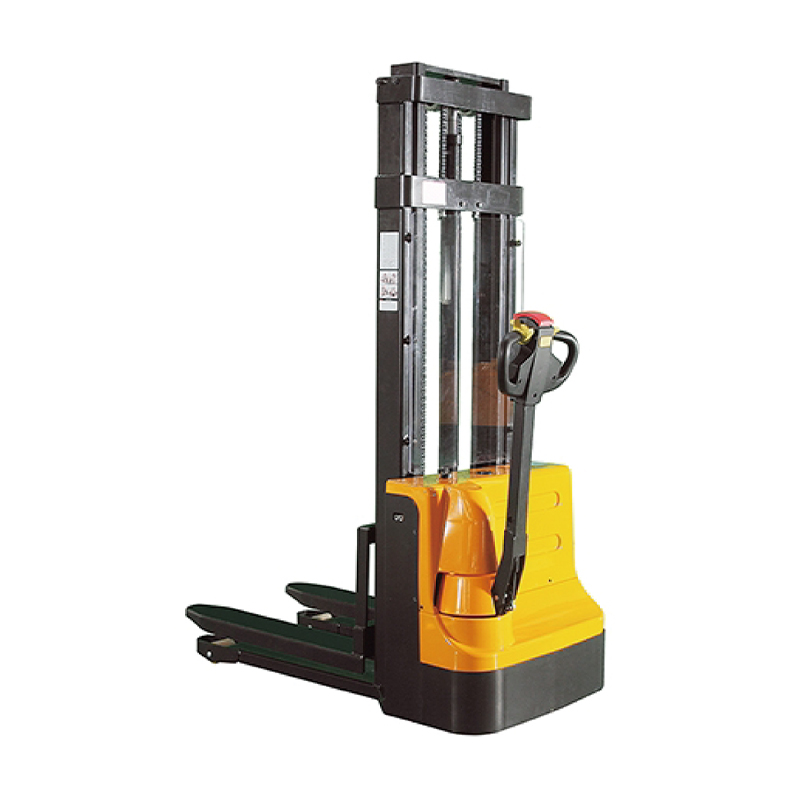

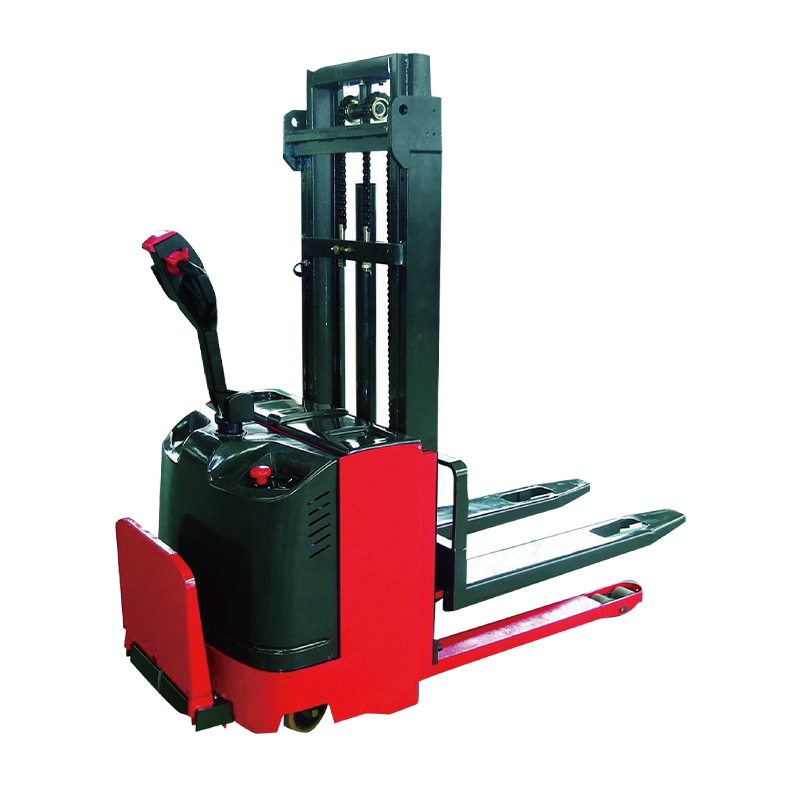

Deze hydraulische krachtbron is geschikt voor volledig elektrische stapelaars en kan deze voorzien van stabiele hydraulische ondersteuning, vooral in werkomgevingen die snel heffen en flexibele snelheidsregeling vereisen, wat de werkefficiëntie effectief kan verbeteren. De combinatie van een hydraulisch patroonventiel en een motorbesturingssysteem zorgt voor een nauwkeurige bediening en efficiënte werking van het hydraulische systeem, dat zich aanpast aan verschillende soorten stapelwerkzaamheden.
SPECIALE OPMERKINGEN
De voedingseenheid is een S3-werkend systeem en kan niet continu werken. Het start in 10 seconden en stopt in 90 seconden.
Zorg er vóór de installatie voor dat hydraulische componenten zoals de oliecilinder, de olieleiding en de verbinding vrij zijn van onzuiverheden.
De viscositeit van hydraulische olie moet 15 - 68ste zijn. In de zomer wordt nr. 46 anti-slijtage hydraulische olie aanbevolen en in de winter wordt nr. 32 hydraulische olie voor lage temperaturen aanbevolen.
Controleer na de eerste keer opstarten van het besturingssysteem of de olie in de olietank voldoende is, doorgaans 2/3 van de olietank.
Nadat het systeem de eerste 100 uur is gebruikt, moet de hydraulische olie worden vervangen, en vervolgens moet de hydraulische olie elke 3000 uur worden vervangen.
SCHEMATISCH DIAGRAM
SPECIFICATIES
(Hydraulisch aggregaat van volledig elektrische stapelaar 1)
| Model | Volt | Stroom | Snelheid | Verplaatsing | Druk | Tank | Magneetventiel spanning |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24VDC | 2,2 kW | 260ORPM | 2,7CC/OMW | 20MPA | 5L | 24V |
| PNC-3-D24-1/3.2-20-10/L-Y4 | 3 kW | 3,2CC/OMW | 10L | ||||
| PNC-4-D24-1/3,5-20-10/L-Y5 | 4 kW | 350ORPM | 3,5CC/OMW |
(Hydraulisch aggregaat van volledig elektrische stapelaar 2)
| Model | Volt | Stroom | Snelheid | Verplaatsing | Druk | Tank | Magneetventiel spanning |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24VDC/48VDC | 2,2 kW | 2600 tpm | 2,7CC/OMW | 20MPA | 5L | 24V |
| PNC-3-D48-1/3.2-20-10/L-Y4 | 3 kW | 3,2CC/OMW | 10L | ||||
| PNC-4-D24-1/3,5-20-10/L-Y5 | 4 kW | 3500 tpm | 3,5CC/OMW |
Opmerking: als u systeemparameters nodig heeft, zoals pomp, druk en motorvermogen met een ander debiet, neem dan contact op met onze verkoper.
