Hoe een hydraulisch aggregaat werkt: complete gids

Hoe een hydraulisch aggregaat werkt: het korte antwoord

EEN hydraulisch aggregaat (HPU) werkt door een elektromotor of verbrandingsmotor te gebruiken om een hydraulische pomp aan te drijven, die vloeistof uit een reservoir haalt en deze onder druk zet. Die vloeistof onder druk wordt vervolgens via regelkleppen naar actuatoren geleid – cilinders of hydraulische motoren – die de vloeistofenergie omzetten in mechanische kracht of beweging. Zodra de vloeistof zijn werk heeft voltooid, keert deze terug naar het reservoir, waar deze wordt gefilterd en gekoeld voordat de cyclus zich herhaalt.

Dankzij dit gesloten proces kan een compacte eenheid enorme kracht genereren. Een standaard industriële HPU die werkt op 3.000 PSI (207 bar) kunnen tienduizenden kilo’s duw- of trekkracht leveren via een relatief kleine cilinder. Daarom blijven hydraulische systemen de dominante keuze in zwaar materieel, productiepersen, grondondersteuning in de lucht- en ruimtevaart en maritieme toepassingen.

Kerncomponenten van een Hydraulische krachteenheid

Begrijpen hoe een hydraulisch aggregaat werkt, begint met weten wat elk belangrijk onderdeel doet. Elke HPU – van een benchtop-unit van 1 gallon tot een industriële power pack van 500 gallon – bevat dezelfde fundamentele bouwstenen.

Reservoir (hydraulische tank)

In het reservoir wordt de hydraulische vloeistofvoorraad opgeslagen. Het is niet zomaar een passieve container. Een goed ontworpen reservoir zorgt ervoor dat meegevoerde lucht kan ontsnappen uit de terugkerende vloeistof, biedt voldoende oppervlak voor warmteafvoer en maakt gebruik van interne schotten om de retourleiding te scheiden van de zuiginlaat van de pomp. Deze scheiding voorkomt dat hete, beluchte retourvloeistof onmiddellijk opnieuw in de pomp terechtkomt. Vuistregels voor tankafmetingen suggereren een vloeistofvolume gelijk aan drie tot vijf keer het debiet van de pomp per minuut , hoewel systemen met een hoge bedrijfscyclus vaak meer nodig hebben.

Prime Mover (elektrische motor of motor)

De krachtbron levert de mechanische energie die de pomp aandrijft. In industriële en stationaire toepassingen kan a driefasige AC-elektromotor is standaard, doorgaans variërend van 1 pk voor kleine winkelpersen tot meer dan 200 pk voor grote hydraulische perslijnen of spuitgietmachines. Mobiele apparatuur – graafmachines, schranken, kranen – gebruikt de dieselmotor van het voertuig als aandrijfmotor, met een aftakas (PTO) die deze verbindt met de hydraulische pomp.

Hydraulische pomp

De pomp is het hart van het hydraulisch aggregaat. Het creëert geen druk – het creëert flow. Er ontstaat alleen druk als die stroming weerstand ondervindt (een belasting). Drie pomptypen domineren:

• Tandwielpompen: Eenvoudig, betaalbaar en tolerant voor besmetting. Vaste verplaatsing. Veel voorkomend in houtklovers, dumptrucks en goedkope powerpacks. Typische efficiëntie: 80-85%.
• Schottenpompen: Stillere werking en goede volumetrische efficiëntie. Gebruikt in werktuigmachines en industriële apparatuur die soepele en geluidsarme prestaties vereisen.
• Zuigerpompen: Hogedrukcapaciteit (tot 6.000 PSI en meer), variabele verplaatsingsopties en hoog rendement (90-95%). De standaardkeuze voor veeleisende toepassingen zoals hydraulische persen, spuitgieten en ruimtevaart.

Regelkleppen

Regelkleppen bepalen waar vloeistof naartoe gaat, hoe snel het beweegt en hoeveel druk is toegestaan. De drie hoofdcategorieën zijn:

• Directionele regelkleppen (DCV's): Bepaal welke actuatorpoort vloeistof onder druk ontvangt en welke terugkeert naar de tank. Solenoïdegestuurde DCV's maken bediening op afstand of geautomatiseerd mogelijk.
• Drukregelkleppen: Inclusief ontlastkleppen (die de maximale druklimiet van het systeem instellen), drukreduceerkleppen en volgordekleppen. Een ontlastklep is een cruciaal veiligheidsapparaat; zonder deze klep zou een geblokkeerde actuator druk kunnen opbouwen totdat er iets catastrofaal mislukt.
• Stroomregelkleppen: Regel de snelheid van de actuator door de vloeistofstroom te beperken of te doseren. Dit is hoe operators de uitschuif- en intreksnelheid van cilinders regelen.

EENctuators

EENctuators are the output devices that convert hydraulic fluid power back into mechanical work. Hydraulische cilinders lineaire kracht en beweging produceren - een staaf uitschuiven of intrekken. Hydraulische motoren draaibeweging en koppel produceren. De keuze hangt geheel af van wat voor beweging de toepassing vereist.

Filtratiesysteem

Vervuiling is de belangrijkste oorzaak van defecten aan hydraulische componenten, zo blijkt uit brancheonderzoeken 70-80% van de hydraulische storingen tot vloeistofverontreiniging. Filters zijn geplaatst bij de aanzuiging (om de pomp te beschermen), de druk (om stroomafwaartse componenten te beschermen) en de retourleiding (om de vloeistof te reinigen voordat deze opnieuw in het reservoir komt). Filterbeoordelingen worden uitgedrukt in microns; de meeste systemen streven naar een reinheidsniveau van ISO 4406 Klasse 16/14/11 of beter.

Warmtewisselaar of koeler

Hydraulische systemen genereren warmte – grofweg 25–30% van het ingangsvermogen gaat doorgaans verloren als warmte in een standaardsysteem. Vloeistof die boven 82°C (180°F) werkt, wordt snel afgebroken, waardoor afdichtingsslijtage en oxidatie worden versneld. Luchtstroomkoelers of watergekoelde warmtewisselaars houden de vloeistoftemperatuur doorgaans binnen het aanbevolen bedrijfsbereik 100°F tot 140°F (38°C tot 60°C) .

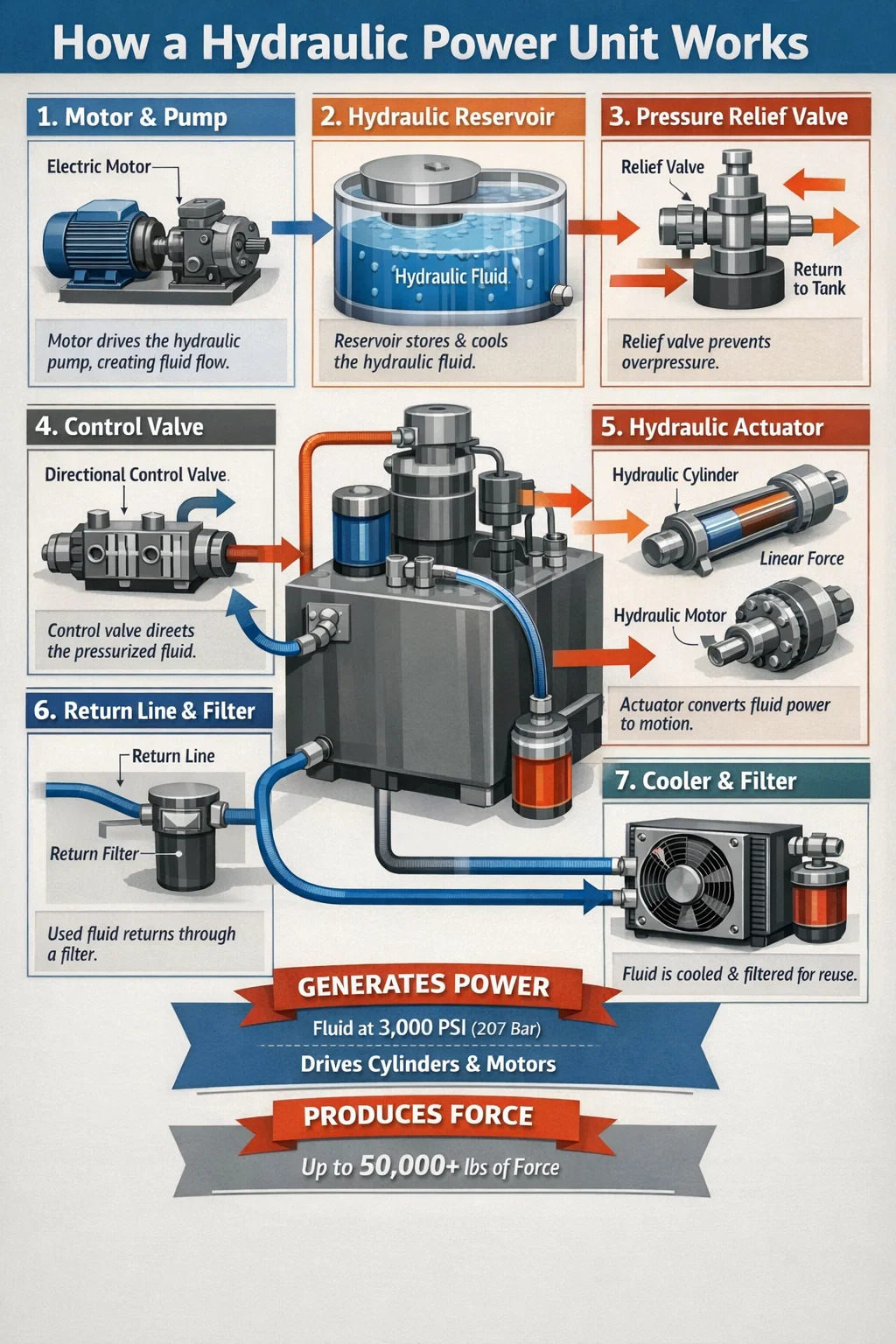

Stapsgewijze bedrijfscyclus van een hydraulisch aggregaat

Door de bedrijfscyclus te doorbreken, wordt duidelijk hoe een hydraulisch aggregaat van begin tot eind precies werkt:

1. Motor start, pomp draait: De krachtbron laat de pomp draaien. De interne pompgeometrie – in elkaar grijpende tandwieltanden, roterende zuigers of glijdende schoepen – creëert uitzettende en samentrekkende kamers die vloeistof uit het reservoir via de zuigleiding zuigen.
2. Vloeistofdruk: De pomp perst vloeistof in de drukleiding met een stroomsnelheid die wordt bepaald door de cilinderinhoud en het toerental. De druk neemt toe naarmate de vloeistof weerstand ondervindt: het gewicht van een last, een gesloten klep of de kracht die nodig is om een ​​actuator te bewegen.
3. Ontlastklep handhaaft systeemlimiet: Als de druk de instelling van de ontlastklep overschrijdt (bijvoorbeeld 3.000 PSI), gaat de klep open en wordt de overtollige stroom terug naar de tank omzeild, waardoor alle componenten worden beschermd.
4. Directionele klep leidt vloeistof: EENn operator or control system energizes a solenoid, shifting the directional valve. Pressurized fluid is directed to one port of a cylinder or motor.
5. EENctuator moves: Vloeistofdruk die op het zuigergebied inwerkt, creëert kracht (Kracht = Druk × Oppervlakte). Een cilinder met een boring van 4 inch bij 2.500 PSI produceert ongeveer 31.400 lbf duwkracht .
6. Retourvloeistof stroomt terug: Vloeistof die vanaf de andere kant van de actuator wordt verplaatst, stroomt terug door de richtingsklep en de retourleiding naar het reservoir en passeert het retourfilter.
7. Vloeistof wordt gekoeld en gefilterd: In het reservoir bezinkt de vloeistof, laat meegevoerde lucht vrij en wordt afgekoeld. Het is dan klaar om terug in de zuigleiding te worden getrokken voor de volgende cyclus.

Soorten hydraulische aggregaten en hun operationele verschillen

Niet alle hydraulische aggregaten werken intern op dezelfde manier. Ontwerpkeuzes hebben een aanzienlijke invloed op de prestaties, efficiëntie en geschiktheid van toepassingen.

Pompsystemen met variabel slagvolume

Bij een HPU met variabel slagvolume past de pomp het uitgangsdebiet automatisch aan de systeemvraag aan. Wanneer een actuator in positie blijft en er geen beweging nodig is, ontsteekt de pomp en levert alleen voldoende stroom om de druk te behouden. Dit vermindert de warmteopwekking en het energieverbruik dramatisch in vergelijking met systemen met een vaste cilinderinhoud die continu de overtollige stroom over de ontlastklep omzeilen. Goed geïmplementeerde systemen met variabele verplaatsing kunnen het energieverbruik verminderen 30–50% versus vergelijkbare ontwerpen met vaste verplaatsing.

HPU's met variabele snelheidsaandrijving

In plaats van de pompverplaatsing te variëren, varieert een VSD-hydraulisch aggregaat het motortoerental via een variabele frequentieaandrijving (VFD). Wanneer de vraag afneemt, gaat de motor langzamer draaien in plaats van dat de pomp de stroom omzeilt. Deze systemen worden steeds populairder in moderne industriële faciliteiten omdat ze zowel de energiekosten als het geluidsniveau verlagen. Een VSD-aangedreven HPU kan in rust werken op onder 65 dB(A) , vergeleken met 75–80 dB(A) voor een conventionele unit op volle snelheid.

Hydraulische vloeistof: het medium dat alles doet werken

Hydraulische vloeistof doet veel meer dan alleen druk overbrengen. Het smeert elk intern pomp- en motoronderdeel, voert warmte af van wrijvingspunten, voorkomt corrosie en dicht de speling tussen bewegende delen af. Het selecteren en onderhouden van de juiste vloeistof is net zo belangrijk als het selecteren van de juiste pomp.

Viscositeit en de impact ervan

Viscositeit is de belangrijkste vloeistofeigenschap in een hydraulisch systeem. ISOVG46 Minerale olie is de meest gebruikelijke keuze voor industriële HPU's die in omgevingen met normale temperaturen werken. Een te lage viscositeit veroorzaakt verhoogde interne pomplekkage en versnelde slijtage. Een te hoge viscositeit verhoogt de weerstand, genereert meer warmte en kan de pomp uithongeren bij koude starts. De meeste systemen specificeren een viscositeitsbereik van 25–54 cSt bij bedrijfstemperatuur .

Vloeistoftypen die worden gebruikt in hydraulische aggregaten

• Minerale olie: Standaard voor de meeste industriële en mobiele toepassingen. Goede smering, overal verkrijgbaar, kosteneffectief. Niet geschikt als het brandrisico aanzienlijk is.
• Brandwerende vloeistoffen (HFA, HFB, HFC, HFD): Vereist in staalfabrieken, spuitgietactiviteiten en andere omgevingen met hoge temperaturen. Water-glycol- en synthetische estertypen komen het meest voor.
• Biologisch afbreekbare vloeistoffen: Op basis van plantaardige ester of polyalkyleenglycol (PAG). Verplicht in milieugevoelige toepassingen – bosbouwapparatuur, offshore-platforms, aanleg van waterwegen.
• Fosfaatestervloeistoffen: Gebruikt in hydraulische systemen voor de commerciële luchtvaart vanwege hun uitstekende brandwerendheid en stabiliteit bij hoge werkdrukken (tot 3.000 PSI in vliegtuigsystemen).

Veel voorkomende toepassingen die afhankelijk zijn van hydraulische aggregaten

De reden dat hydraulische aggregaten in zoveel industrieën worden gebruikt, komt neer op één kernvoordeel: geen enkele andere technologie levert een vergelijkbare krachtdichtheid tegen dezelfde kosten . Een hydraulisch aggregaat van 10 pk kan via een bescheiden cilinder meer dan 50.000 lbf aan kracht genereren. Een elektrische lineaire actuator met een gelijkwaardige krachtcapaciteit zou vele malen duurder zijn en veel meer ruimte in beslag nemen.

Industriële productie

Hydraulische persmachines vormen de ruggengraat van het stempelen, smeden en vormen van metaal. Een hydraulische pers van 500 ton gebruikt een HPU die een stroom levert van 3.000–5.000 PSI om de tonnage te ontwikkelen die nodig is om stalen componenten te vormen. Spuitgietmachines gebruiken HPU's om de klemkracht te genereren – gewoonlijk 100 tot 6.000 ton – dat de malhelften bij elkaar houdt tijdens het injecteren van plastic.

Bouw- en mobiele uitrusting

Elke graafmachine, bulldozer en kraan is afhankelijk van hydraulisch vermogen. Een middelgrote graafmachine (klasse van 20 ton) beschikt doorgaans over een HPU die levert 50-80 liter per minuut bij 5.000 PSI om de giek-, arm-, bak- en zwenkfuncties tegelijkertijd aan te drijven. Dankzij het compacte pakket van een HPU kan al dit vermogen in het zwenkframe van de machine worden ondergebracht.

EENerospace and Defense

Commerciële vliegtuigen gebruiken hydraulische aggregaten aan boord - vaak hydraulische power packs genoemd - om de stuurvlakken, het landingsgestel en de stuwkrachtomkeerders te bedienen. Het hydraulische systeem van een Boeing 737 werkt op 3.000 PSI en maakt gebruik van twee onafhankelijke, door een motor aangedreven pompsystemen plus elektrische back-uppompen. Militaire voertuigen gebruiken HPU's voor het roteren van de koepel, het nivelleren van de ophanging en het positioneren van wapensystemen.

Maritiem en offshore

Scheepsstuursystemen (hydraulische stuurinrichtingen van het ram-type), dekkranen, ankerlieren en offshore blowout-preventer (BOP)-systemen maken allemaal gebruik van speciale HPU's. Onderzeese BOP-controlesystemen maken gebruik van HPU's die kunnen werken op 5.000 PSI , waarbij accumulatorbanken een noodsluiting garanderen, zelfs als de hoofdstroomvoorziening uitvalt.

Materiaalbehandeling en hijsen

Docklevellers, schaarliften, voertuigliften en vuilniswagenverdichters maken allemaal gebruik van kleine tot middelgrote HPU's. Een autolift met twee stijlen met een vermogen van 10.000 lbs maakt doorgaans gebruik van een 2 pk, 2 gallon HPU werkend bij 2.500–3.000 PSI - wat aantoont hoe een bescheiden eenheid aanzienlijke belastingen aankan als de juiste cilinderafmetingen worden toegepast.

Druk, stroom en kracht: de natuurkunde achter hydraulische kracht

EEN practical grasp of the underlying physics helps operators and engineers size systems correctly and diagnose problems effectively.

De wet van Pascal is het fundamentele principe: de druk die op een ingesloten vloeistof wordt uitgeoefend, wordt gelijkmatig in alle richtingen door de vloeistof overgedragen. Dit is wat een kleine pomp in staat stelt enorme kracht te genereren door een cilinder met een grote boring; de druk is hetzelfde bij de pompuitlaat en bij de zuigerzijde van de cilinder, maar de kracht wordt vermenigvuldigd met het grotere oppervlak.

Belangrijke hydraulische formules die bepalen hoe een hydraulisch aggregaat werkt:

• Kracht (lbf) = druk (PSI) × oppervlakte (in²): EEN 5-inch bore cylinder (area = 19.6 in²) at 3,000 PSI generates 58,800 lbf of push force.
• Stroom (GPM) = Verplaatsing (in³/omw) × RPM ÷ 231: EEN gear pump with 1.5 in³/rev displacement at 1,800 RPM delivers approximately 11.7 GPM.
• Hydraulisch vermogen = druk (PSI) × stroom (GPM) ÷ 1.714: EEN system running at 3,000 PSI and 10 GPM requires approximately 17.5 hydraulic horsepower. With typical pump and motor efficiencies, the actual motor draw is roughly 20–22 HP.
• Cilindersnelheid (in/min) = Debiet (in³/min) ÷ Oppervlakte (in²): Een hoger debiet betekent een snellere beweging van de actuator; Cilinders met een grotere boring bewegen langzamer voor hetzelfde debiet.

Veelvoorkomende problemen met hydraulische aggregaten en de oorzaken ervan

Zelfs een goed ontworpen HPU zal in de loop van de tijd problemen ontwikkelen. Het kennen van de symptomen en de hoofdoorzaken versnelt de diagnose en vermindert de downtime.

Oververhitting

Vloeistoftemperatuur overschreden 180°F (82°C) is het meest voorkomende operationele probleem. Oorzaken zijn onder meer een te kleine koeler, verstopte koelribben, overmatige interne lekkage over versleten onderdelen (waardoor drukenergie wordt omgezet in warmte) of een overdrukklep die te hoog is ingesteld voor continu gebruik. Elke stijging van 10°C (18°F) boven het aanbevolen temperatuurbereik verdubbelt grofweg de snelheid van vloeistofoxidatie en degradatie van afdichtingen.

Trage of zwakke actuatorprestaties

Langzame cilinderuitbreiding in combinatie met normale systeemdruk duidt meestal op een stromingsprobleem: een versleten pomp, verstopte zuigzeef of een gedeeltelijk gesloten zuigafsluitklep. Een zwakke kracht bij normaal debiet duidt op onvoldoende druk. Controleer de instelling van de ontlastklep en zoek naar interne cilinderbypass (versleten zuigerafdichtingen). Een pomp die levert minder dan 85% van het nominale debiet bij bedrijfsdruk is doorgaans aan vervanging of herbouw toe.

Overmatig lawaai

Cavitatie – waarbij de pomp niet voldoende vloeistoftoevoer kan ontvangen – produceert een kenmerkend schreeuwend of knarsend geluid. Het veroorzaakt snelle schade aan de pomp. Oorzaken zijn onder meer een verstopt aanzuigfilter, een vloeistofviscositeit die te hoog is voor de omstandigheden (vooral bij een koude start) of een aanzuigleiding die te klein of te lang is. Beluchting, veroorzaakt door lucht die binnendringt via losse fittingen aan de zuigzijde, produceert een ander geluid (meer een jankend of ratelend geluid) en veroorzaakt een sponsachtig gedrag van de actuator.

Externe lekkage

Lekkage van hydraulische vloeistof is zowel een onderhoudsprobleem als een veiligheidsrisico. Afdichtingen verharden en barsten bij blootstelling aan hitte en verontreinigde vloeistoffen. Hydraulische vloeistof onder hoge druk die via een gaatje in een slang door de huid wordt geïnjecteerd, is een medisch noodgeval — het kan ernstige weefselvernietiging veroorzaken, zelfs als de eerste wond klein lijkt. Regelmatige slanginspectie en vervanging op een geplande basis (doorgaans elke 4 à 6 jaar, ongeacht het uiterlijk) is standaardpraktijk in verantwoorde onderhoudsprogramma's.

De druk bouwt niet op tot het instelpunt

Als het systeem de drukinstelling niet kan bereiken, kan het zijn dat de ontlastklep open blijft staan, verkeerd is ingesteld of versleten is. Interne pompslijtage die overmatige bypass veroorzaakt, is een andere veel voorkomende oorzaak. Controleer eerst systematisch de ontlastklep; isoleer deze en test direct de uitlaatdruk van de pomp. Een goede pomp moet bij een deadhead-test gemakkelijk 110–120% van de nominale systeemdruk kunnen bereiken voordat de ontlastklep opent.

Onderhoud van hydraulische aggregaten: wat de levensduur feitelijk verlengt

EEN properly maintained hydraulic power unit can deliver 20.000 uur levensduur voor het reservoir, de kleppen en de belangrijkste structurele componenten. Pompen in schone systemen met goed onderhouden vloeistof halen routinematig een levensduur van 10.000–15.000 uur. Verwaarloosde systemen kunnen binnen 2000 uur catastrofaal falen.

• Vloeistofbemonstering en analyse: Neem elke 500 tot 1.000 uur oliemonsters en stuur deze naar een vloeistofanalyselaboratorium. Deeltjesaantallen, watergehalte, viscositeit en slijtagemetaalconcentraties brengen problemen aan het licht, weken of maanden voordat ze catastrofale mislukkingen worden. Dit is de enige onderhoudspraktijk met de hoogste ROI die beschikbaar is.
• Filtervervanging: Vervang de retour- en drukfilters op het door de fabrikant aanbevolen interval of wanneer de verschildrukindicatoren een beperking vertonen, afhankelijk van wat zich het eerst voordoet. Omzeil nooit een filter om de vervangingsintervallen te verlengen.
• Onderhoud van de ontluchter: De reservoirontluchter voorkomt dat atmosferisch stof de tank binnendringt als het vloeistofniveau verandert. Een verstopte ontluchter kan de pomp feitelijk caviteren door een vacuüm in het reservoir te creëren. Vervang de ontluchters bij elke andere olieverversing.
• Vloeistofverversingsintervallen: Bij typisch industrieel gebruik met minerale olie is een volledige vloeistofverversing elke 2.000–4.000 uur een redelijk uitgangspunt. Omgevingen met hoge temperaturen of hoge vervuiling vereisen frequentere veranderingen. Laat vloeiende analysegegevens de planning bepalen in plaats van vaste kalenderintervallen.
• Visuele inspectieroutine: Wekelijkse controles moeten het vloeistofpeil, de temperatuurmeter, filterrestrictie-indicatoren en een visuele scan van alle externe fittingen en slangen op sijpelende vloeistof omvatten. Door een huilende fitting vroegtijdig op te vangen, voorkomt u een defecte slang en een volledige systeemverontreiniging.

Het dimensioneren van een hydraulisch aggregaat voor uw toepassing

Voor de juiste HPU-dimensionering moet worden gewerkt met vier onderling verbonden parameters: vereiste kracht, vereiste snelheid, inschakelduur en werkdruk. Het overslaan van een van deze zaken leidt tot een ondermaatse eenheid die de prestatiedoelstellingen niet kan halen, of een te grote eenheid die kapitaal en energie verspilt.

Stap 1: Definieer de vereiste kracht en selecteer de werkdruk

Begin met de maximale belasting die de actuator moet verwerken. Voeg 25% toe voor wrijvings- en tegendrukverliezen. Kies een werkdruk – doorgaans 1.500–3.000 PSI voor algemeen industrieel werk – en bereken de vereiste cilinderboring: EENrea = Force ÷ Pressure . Een hogere werkdruk maakt kleinere cilinders en lichtere constructies mogelijk, maar vereist een betere afdichting en strakkere filtratie.

Stap 2: Bepaal de vereiste stroomsnelheid

Vereiste stroom (GPM) = Cilinderoppervlak (in²) × Vereiste snelheid (in/min) ÷ 231. Als de cilinder in 4 seconden (180 in/min) 12 inch moet uitschuiven met een boring van 3 inch (oppervlak = 7,07 in²), is de vereiste stroom ongeveer 5,5 GPM . Voeg 10–15% toe voor klepverliezen en interne lekkage.

Stap 3: Bereken motorvermogen

HP = (PSI × GPM) ÷ (1.714 × algehele efficiëntie). Voor een systeem met 2.500 PSI, 5,5 GPM en 85% efficiëntie is het vereiste motorvermogen ongeveer 9,4 pk . Rond af naar de volgende standaard motorframegrootte – in dit geval een motor van 10 pk.

Stap 4: Maak het reservoir en de koeler geschikt voor de gebruikscyclus

EEN machine running continuously at full load needs a larger reservoir and more cooling capacity than one cycling 20% of the time with long idle periods. For continuous duty, size the reservoir at vijf keer het debiet van de pomp per minuut en bevatten een actieve koeler die minimaal 25% van het ingangsvermogen als warmte kan afstoten.
