Wat is hydraulische kracht? Hoe het werkt en belangrijke toepassingen

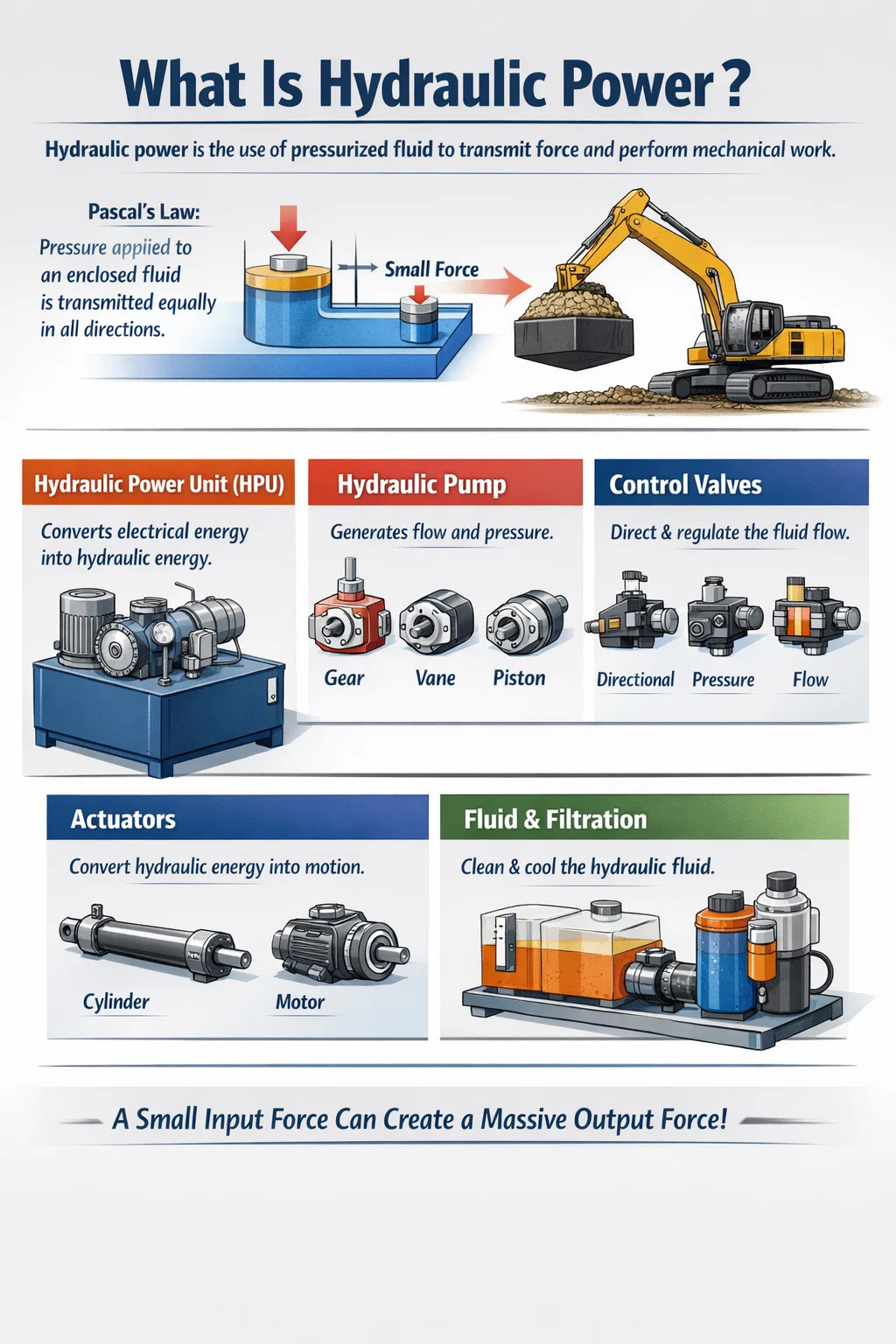

Wat is hydraulische kracht – het directe antwoord

Hydraulisch vermogen is het gebruik van vloeistof onder druk – bijna altijd op oliebasis – om kracht over te brengen en mechanisch werk uit te voeren. Het fundamentele principe is de wet van Pascal: de druk die op een ingesloten vloeistof wordt uitgeoefend, wordt in alle richtingen gelijkmatig overgedragen. Dit betekent dat een relatief kleine invoerkracht, die op een klein zuigeroppervlak inwerkt, kan worden versterkt tot een enorme uitvoerkracht op een groter zuigeroppervlak. Praktisch gezien is dit de reden waarom een ​​compacte hydraulische cilinder een graafbak van 30 ton kan optillen, een pers met duizenden kilonewtons kan vastklemmen of de stuurinrichting van een schip met precieze, herhaalbare nauwkeurigheid kan aandrijven.

De energiebron in een hydraulisch systeem is de hydraulische krachtbron (HPU) - ook wel een hydraulisch aggregaat of krachtcentrale genoemd. Het zet elektrische energie (of dieselenergie) om in hydraulische energie door een pomp aan te drijven die de vloeistof onder druk zet, en verdeelt die druk vervolgens via slangen, kleppen en cilinders naar de plekken waar gewerkt moet worden. Zonder een HPU van het juiste formaat kunnen zelfs de meest geavanceerde downstream-componenten niet betrouwbaar presteren.

Het hydraulisch vermogen wordt gemeten in kilowatt (kW) of pk (pk), en de systeemdruk wordt uitgedrukt in bar of PSI. Industriële hydraulische systemen werken gewoonlijk tussen 150 bar (2.175 PSI) en 350 bar (5.076 PSI) , hoewel ultrahogedruksystemen in lucht- en ruimtevaart- of onderzeese toepassingen hoger kunnen zijn dan 700 bar. Debiet – gemeten in liters per minuut (l/min) of gallons per minuut (GPM) – bepaalt de actuatorsnelheid, terwijl de druk de krachtuitvoer bepaalt.

Kerncomponenten van een hydraulisch systeem

Een compleet hydraulisch circuit bestaat uit verschillende onderling afhankelijke componenten. Ieder speelt een specifieke rol; een zwakte in een onderdeel verslechtert de algehele systeemprestaties.

Hydraulisch aggregaat (HPU)

De HPU is het hart van het systeem. Het bestaat doorgaans uit een elektromotor of verbrandingsmotor, een hydraulische pomp, een reservoir (tank) voor vloeistofopslag, een warmtewisselaar of koelcircuit, filtratiesamenstellen, overdrukkleppen en een accumulator in vele uitvoeringen. De reservoircapaciteit varieert van enkele liters in compacte powerpacks tot enkele duizenden liters in grote industriële stations. Motorvermogens voor industriële HPU's variëren gewoonlijk van 0,37 kW tot ruim 500 kW , afhankelijk van de toepassingsvraag.

Hydraulische pomp

De pomp zet mechanische energie om in hydraulische stroom. De drie dominante pomptypen bij industrieel gebruik zijn tandwielpompen (kosteneffectief, druk tot ~250 bar), schottenpompen (soepele stroom, 70-175 bar) en zuigerpompen (hoogste druk en efficiëntie, tot 420 bar of hoger). Zuigerpompen met variabel slagvolume worden bijzonder gewaardeerd omdat ze de stroomopbrengst aanpassen aan de belastingvraag, waardoor het energieverbruik met 20–40% vergeleken met alternatieven met vaste verplaatsing.

Regelkleppen

Directionele regelkleppen leiden vloeistof naar de juiste actuator. Drukregelkleppen (ontlasten, reduceren, sequentie) beschermen het circuit en beheren de krachtuitvoer. Debietregelkleppen regelen de snelheid van de actuator. Moderne systemen maken steeds vaker gebruik van proportionele of servokleppen, die reageren op elektronische signalen om gesloten-lusregeling mogelijk te maken - essentieel voor CNC-machines, spuitgietmachines en robotica.

Aandrijvingen

Actuators zetten hydraulische energie weer om in mechanisch werk. Lineaire actuatoren (cilinders) produceren duw-/trekkracht, terwijl hydraulische motoren een draaimoment produceren. Cilinderboringdiameters variëren van 20 mm in compacte machines tot meer dan 1.000 mm in grote persapparatuur. Een cilinder met een boring van 200 mm, werkend bij 300 bar, genereert ongeveer 942 kN (ongeveer 96 ton) van klem- of hefkracht.

Vloeistof en filtratie

Hydraulische vloeistof heeft vier functies tegelijk: kracht overbrengen, interne componenten smeren, warmte afvoeren en spelingen afdichten. ISO VG 46 minerale olie is de meest gebruikte kwaliteit voor industriële machines. Verontreiniging is de belangrijkste oorzaak van hydraulische storingen; onderzoeken uit de vloeistofkrachtindustrie tonen dit consequent aan meer dan 70% van de hydraulische systeemstoringen zijn besmettingsgerelateerd. De doelreinheid is doorgaans ISO 4406 klasse 16/14/11 voor servosystemen en 18/16/13 voor standaardcircuits.

Hoe een hydraulisch aggregaat werkt – stap voor stap

Het begrijpen van de interne volgorde van een HPU helpt bij zowel het oplossen van problemen als bij het systeemontwerp.

1. De elektromotor start en drijft de hydraulische pomp aan met een vast of variabel toerental.
2. De pomp zuigt vloeistof uit het reservoir via een zuigzeef, brengt deze onder druk en levert deze aan de drukleiding.
3. Een overdrukventiel stelt de maximale systeemdruk in. Als de stroomafwaartse vraag laag is, keert het overtollige debiet via de ontlastklep terug naar de tank en wordt het omgezet in warmte. Daarom is energie-efficiëntie belangrijk.
4. Vloeistof onder druk stroomt door slangen of stalen buizen naar het spruitstuk van de directionele regelklep.
5. Wanneer een operator of PLC een klep signaleert om te verschuiven, wordt de vloeistof naar de relevante actuator geleid. De actuator schuift uit, trekt in of draait zoals opgedragen.
6. Retourvloeistof van de actuator stroomt terug naar het reservoir via een retourfilter, dat deeltjes verwijdert die zijn gegenereerd door slijtage van componenten.
7. Een warmtewisselaar of luchtkoeler houdt de olietemperatuur doorgaans binnen het aanbevolen bereik 35°C tot 60°C — om afdichtingen te beschermen en de viscositeit te behouden.
8. Sensoren bewaken de druk, de temperatuur en het vloeistofniveau en sturen gegevens naar het bedieningspaneel of het SCADA-systeem voor realtime toezicht.

Er kan een accumulator – een drukvat met een gasgevulde blaas – worden toegevoegd om hydraulische energie op te slaan en deze vrij te geven in scenario's met burst-demand, waardoor de HPU een kleinere motor kan gebruiken en toch aan de piekbelastingsvereisten kan voldoen. Deze techniek is gebruikelijk in kantbanken en spuitgietapparatuur.

Hydraulisch vermogen versus elektrisch en pneumatisch vermogen

Ingenieurs vergelijken vaak hydraulische, elektrische en pneumatische systemen voordat ze een ontwerp maken. Elke aanpak heeft echte sterke punten en concrete beperkingen.

Hydraulisch vermogen heeft een duidelijk voordeel bij toepassingen die een zeer hoge kracht in een compacte vorm vereisen. Een hydraulische cilinder die 500 kN produceert, kan 30 kg wegen; Om dezelfde kracht te bereiken met een elektrische actuator met kogelomloopspindel zou een systeem nodig kunnen zijn dat vijf keer zoveel weegt. Omgekeerd, waar sub-millimeter positioneringsnauwkeurigheid en nul-lek-eisen domineren, hebben elektrische servoaandrijvingen de oudere hydraulische ontwerpen in werktuigmachines en halfgeleiderapparatuur grotendeels vervangen.

Moderne elektrohydraulische systemen combineren beide werelden: een servomotor met variabele snelheid drijft de hydraulische pomp aan en levert op verzoek druk en debiet met efficiëntie die elektrische aandrijving benadert, terwijl de krachtdichtheid van de hydraulica behouden blijft. Deze servo-hydraulische krachtbronnen winnen snel aan populariteit in het spuitgieten en metaalvormen.

Belangrijke industrieën en toepassingen van hydraulische energie

Hydraulische kracht is ingebed in vrijwel elke sector waarbij sprake is van zware lastbewegingen, vervormingen of krachtbeheersing. De wereldwijde markt voor hydraulische apparatuur werd gewaardeerd op ongeveer 40 miljard dollar in 2023 en zal naar verwachting tot 2030 groeien met een CAGR van ongeveer 4,5%, gedreven door bouwactiviteiten en de vraag naar industriële automatisering.

Bouw- en mobiele uitrusting

Graafmachines, bulldozers, kranen en laders zijn volledig afhankelijk van hydraulisch vermogen voor de beweging van giek, arm en bak. Een standaardgraafmachine van 20 ton heeft een hydraulisch aggregaat dat ongeveer een opbrengst levert 130–180 kW bij systeemdrukken rond 350 bar. De lastafhankelijke hydraulische systemen op moderne graafmachines passen de pompverplaatsing automatisch aan de vereiste momentane graafkracht aan, waardoor het brandstofverbruik tot 25% wordt verlaagd ten opzichte van oudere systemen met constante druk.

Metaalvorming en perstechnologie

Hydraulische persen voor stansen, smeden, dieptrekken en spuitgieten vereisen gecontroleerde, zeer hoge klemkrachten die moeilijk te bereiken zijn met mechanische aandrijvingen. Er werken grote smeedpersen 50 MN tot 750 MN (meganewtons), aangedreven door meerdere HPU's die parallel werken. Kantbankmachines voor het buigen van plaatstaal maken gebruik van servo-hydraulische krachtbronnen om een ​​herhaalbaarheid van de rampositie van ± 0,01 mm te bereiken - een specificatie die onmogelijk zou zijn met hydraulische circuits met vast debiet.

Offshore- en maritieme hydrauliek

Onderzeese hydraulische systemen regelen blowout-preventers (BOP's), op afstand bediende voertuigen (ROV's) en ankerlieren op offshore-platforms. In diepwater BOP-besturingssystemen worden hydraulische hogedrukaggregaten met een drukvermogen tot 690 bar gebruikt. De uitrusting van het scheepsdek – kranen, luiken, hekhellingen – is afhankelijk van gecentraliseerde hydraulische krachtcentrales die de druk door het hele schip verdelen.

Industriële productie

Spuitgietmachines, spuitgietmachines, rubbervulkanisatiepersen en papierfabriekapparatuur maken allemaal gebruik van speciale HPU's. Een typische spuitgietmachine van 1.000 ton vereist een hydraulisch aggregaat met een nominaal vermogen van 55–75 kW met een debiet van 100–200 l/min. Door deze machines over te zetten naar servohydraulische HPU's wordt het elektriciteitsverbruik doorgaans met 30-60% per productiecyclus verminderd.

Lucht- en ruimtevaart en defensie

De stuurvlakken, het landingsgestel en de stuwkrachtomkeerinrichtingen van vliegtuigen zijn afhankelijk van de werking van hydraulische systemen 207 bar (3.000 psi) op oudere commerciële vliegtuigen en 345 bar (5.000 PSI) op nieuwere ontwerpen zoals de Boeing 787 en Airbus A380. De gewichtsbesparing door het werken bij hogere druk maakt kleinere, lichtere componenten mogelijk. Militaire voertuigen – tanks, houwitsers, periscopen van onderzeeërs – vertrouwen op soortgelijke wijze op compacte hydraulische aandrijfsystemen.

Hernieuwbare energie

Systemen voor het regelen van de pitch van windturbines – waarbij elk blad in een hoek wordt geplaatst om de energieopname te optimaliseren en te hoge snelheid te voorkomen – maken gebruik van hydraulische accumulatoren en cilinders. Hydraulische pitch-systemen bieden doorgaans een back-up-energieopslag (in de accumulator) om de messen veilig te laten bewegen tijdens een netstoring, een veiligheidsfunctie die elektrohydraulische systemen betrouwbaar kunnen uitvoeren, zelfs bij extreme kou of hitte.

Het selecteren van de juiste hydraulische krachtbron

Bij het kiezen van een hydraulisch aggregaat gaat het om het balanceren van meerdere technische en operationele parameters. Een te kleine HPU leidt tot langzame cyclustijden, oververhitting en voortijdige slijtage. Overdimensionering verspilt kapitaal en energie.

Druk- en stroomvereisten

Begin met de berekening van de actuatorbelasting. Voor een cilinder: Kracht (N) = Druk (Pa) × Oppervlakte (m²). Als je 200 kN nodig hebt uit een cilinder met een boring van 100 mm, heb je minimaal 255 bar werkdruk nodig (met een veiligheidsmarge). Het debiet bepaalt de snelheid: een cilinder met een boring van 100 mm die zich uitstrekt met een snelheid van 50 mm/s heeft ongeveer nodig 24 l/min . Het vereiste motorvermogen is P (kW) = [Druk (bar) × Flow (L/min)] ÷ 600, aangepast voor pompefficiëntie (doorgaans 85–90%).

Afmetingen van het reservoir

Een algemene vuistregel is om het reservoir op maat te maken 3–5 keer het pompdebiet per minuut . Een pomp die 40 L/min levert, heeft dus een reservoir nodig van 120–200 liter. Dit volume biedt voldoende verblijftijd om meegevoerde lucht te laten ontsnappen, warmte te laten verdwijnen en deeltjes te laten bezinken voordat de vloeistof opnieuw naar de pompinlaat circuleert.

Vaste versus variabele verplaatsing

HPU's met tandwielpompen met vaste cilinderinhoud zijn vooraf het meest economisch, maar leveren continu het volledige debiet, ongeacht de vraag, waarbij overtollige energie wordt omgezet in warmte. HPU's met variabele cilinderinhoud kosten ongeveer 2-3 keer meer in eerste instantie, maar kan de energiekosten voldoende verlagen om een terugverdientijd van 18-36 maanden te realiseren in continue productieomgevingen. Voor intermitterende bedrijfscycli – waarbij de machine meer dan 50% van de tijd stationair draait – is een HPU met vaste pomp en een ontlastklep vaak de betere economische keuze.

Servo-hydraulische aggregaten

Servohydraulische (of elektrohydraulische) aandrijfeenheden combineren een AC-servoaandrijving met variabele snelheid met een pomp met vast slagvolume. De frequentieregelaar past het motortoerental aan, zodat het precies aansluit op het debiet en de druk die op elk moment in de cyclus nodig zijn. Deze architectuur levert energiebesparing van 40–70% vergeleken met conventionele HPU's met constante snelheid in toepassingen zoals spuitgieten, en het vermindert het geluidsniveau met 10–15 dB(A) omdat de motor dramatisch vertraagt tijdens de houdfasen.

Ontwerp van koelsysteem

Elke watt energie die verloren gaat in een hydraulisch systeem wordt warmte in de olie. Een systeem met een motor van 37 kW die met een rendement van 75% werkt, genereert ongeveer 9 kW afvalwarmte die continu moet worden verwijderd. Luchtstraalkoelers zijn standaard voor mobiele apparatuur; watergekoelde warmtewisselaars hebben de voorkeur voor industriële installaties binnenshuis waar de omgevingstemperatuur wordt geregeld. Als de koeling niet correct wordt gedimensioneerd, wordt de levensduur van afdichtingen en pompen aanzienlijk verkort; een olietemperatuur boven de 80 °C versnelt de oxidatie, waardoor de snelheid van de vloeistofafbraak verdubbelt bij elke stijging van 10 °C.

Soorten hydraulische vloeistoffen en hun impact op de prestaties

De hydraulische vloeistof is net zo belangrijk als elk mechanisch onderdeel: het is tegelijkertijd de energiedrager, het smeermiddel, het warmteoverdrachtsmedium en het afdichtmiddel.

• Minerale olie (ISO VG 32–68): De meest voorkomende keuze. Uitstekende smering, brede beschikbaarheid, redelijke kosten. ISO VG 46 is de standaard voor de meeste industriële HPU's die werken bij een omgevingstemperatuur van 20–50 °C.
• Water-glycolvloeistoffen: Brandwerend, gebruikt in staalfabrieken en spuitgietfaciliteiten. Vereisen hogere pompsnelheden om het lagere smerende vermogen te compenseren en hebben een corrosief effect op zink-, cadmium- en magnesiumcomponenten.
• Fosfaatestervloeistoffen: Hoogste brandwerendheid, gebruikt in de luchtvaart en energieopwekking. Incompatibel met standaard nitrilafdichtingen - fluorkoolstof (Viton) afdichtingen zijn verplicht.
• Biologisch afbreekbare plantaardige olie of synthetische estervloeistoffen: Vereist in milieugevoelige toepassingen zoals bosbouwapparatuur of in de buurt van waterwegen. Vergelijkbare smering met minerale olie maar met hogere biologische afbreekbaarheid (>90% in 28 dagen volgens OESO 301B).
• Synthetische PAO-vloeistoffen: Superieure prestaties bij extreme temperaturen (-54°C tot 135°C), lage oxidatiesnelheid en zeer lange levensduur. Gebruikt in vliegtuighydraulica en arctische bouwmachines.

Monitoring van de vloeistofconditie – het volgen van de viscositeit, het zuurgetal, het aantal deeltjes en het watergehalte – verlengt de levensduur van het systeem en voorkomt ongeplande stilstand. Olieanalyseprogramma's in grote industriële fabrieken behalen routinematig resultaten vloeistoflevensduur van 5.000–10.000 uur , versus het standaard wijzigingsinterval van 2.000 uur dat wordt aanbevolen als er geen monitoringprogramma aanwezig is.

Veelvoorkomende problemen met het hydraulische systeem en hoe u deze kunt diagnosticeren

Zelfs goed ontworpen hydraulische systemen ontwikkelen in de loop van de tijd problemen. Als u de symptomen en de onderliggende oorzaken kent, wordt de tijd voor het oplossen van problemen verkort van uren naar minuten.

Conditiegebaseerde onderhoudsprogramma's die olieanalyse, trillingsmonitoring op de pomp en motor en infrarood thermische beeldvorming van slangfittingen en kleplichamen combineren, kunnen de gemiddelde tijd tussen storingen (MTBF) verlengen met 50-80% vergeleken met alleen op tijd gebaseerd gepland onderhoud. Veel moderne hydraulische aggregaten zijn nu voorzien van geïntegreerde IoT-sensoren en cloudconnectiviteit, waardoor onderhoudsteams continu gezondheidsgegevens krijgen zonder handmatige inspectie.

Verbeteringen in de energie-efficiëntie van moderne hydraulische energiesystemen

Hydrauliek is van oudsher bekritiseerd vanwege de slechte energie-efficiëntie in vergelijking met directe elektrische aandrijvingen. Deze kloof is de afgelopen tien jaar aanzienlijk kleiner geworden door verschillende technologische ontwikkelingen.

• HPU's met variabele snelheidsaandrijving: Door het motortoerental af te stemmen op de vraag worden smoorverliezen geëlimineerd. Veldgegevens van spuitgietfabrieken laten een energiebesparing zien van 45-65% ten opzichte van basis-HPU's met constante snelheid, met terugverdientijden van minder dan twee jaar bij typische industriële elektriciteitstarieven.
• Load-sensing-circuits: De pomp verhoogt de druk slechts tot iets boven de huidige belastingsvereiste (doorgaans een marge van 20-30 bar), in plaats van te allen tijde de maximale systeemdruk te handhaven. Dit alleen al vermindert de pompaandrijfenergie met 15–30% in circuits met variabele belastingsprofielen.
• Energieterugwinning: Op grote persen en hefapparatuur herwinnen regeneratieve hydraulische circuits energie tijdens de teruggaande slag door vloeistof rechtstreeks van het uiteinde van de stang naar het uiteinde van de dop te leiden, waardoor de vereisten voor de pompstroom bij snelle bewegingen tot 40% worden verminderd.
• Verbeterde afdichtingen en interne spelingen: Moderne afdichtingsverbindingen met lage wrijving en nauwere productietoleranties verminderen de interne lekverliezen in pompen en motoren, waardoor de volumetrische efficiëntie boven de 97% komt bij hoogwaardige zuigerpompen, versus 90-93% bij oudere ontwerpen.
• Digitale hydrauliek: Snel schakelende aan/uit-kleppen vervangen bij sommige toepassingen de continu smorende proportionele kleppen, waardoor er vrijwel geen smoorverlies optreedt, terwijl de nauwkeurige controle behouden blijft.

De ISO 4413-norm en de nieuwere ISO 16431 (efficiëntiebenchmark voor hydraulisch systeem) zijn nu leidend voor nieuwe HPU-specificaties in Europa en in toenemende mate ook in Noord-Amerika, waardoor fabrikanten ertoe worden aangezet geverifieerde efficiëntiecijfers te publiceren als onderdeel van inkoopdocumentatie.

Veiligheidsnormen en beste praktijken voor hydraulische aggregaten

Hydraulische systemen slaan een aanzienlijke hoeveelheid energie op; een reservoir van 200 liter bij 300 bar bevat grofweg 3.000 kJ opgeslagen energie , vergelijkbaar met de kinetische energie van een kleine auto die 180 km/u rijdt. Het niet naleven van de veiligheidsprocedures veroorzaakt ernstig letsel door vloeistofinjectie onder hoge druk en het vrijkomen van opgeslagen energie.

• Drukisolatie vóór onderhoud: Maak het systeem altijd drukloos en vergrendel/tag uit (LOTO) de stroombron voordat u een verbinding opent. Ga er nooit van uit dat een gestopte motor een nulsysteemdruk betekent; accumulatoren en door belasting veroorzaakte druk in cilinders kunnen voor onbepaalde tijd op volledige werkdruk blijven.
• Verwondingen door hydraulische injectie: Een gaatje in een slang bij 200 bar kan vloeistof door de huid injecteren zonder zichtbare wond. Elk vermoedelijk injectieletsel vereist onmiddellijke operatie; het is een medisch noodgeval, geen kleine snee.
• Slanginspectie-intervallen: ISO 4413 beveelt visuele slanginspectie elke 3 tot 6 maanden aan, en vervanging, ongeacht de staat, gedurende de door de fabrikant gespecificeerde levensduur (doorgaans 6 jaar vanaf de productiedatum of 4 jaar vanaf de installatiedatum).
• Brandrisicobeheer: Hogedrukmist van minerale olie, ontstoken door een nabijgelegen warmtebron, is brandgevaarlijk. Het wegleiden van slangen uit de buurt van hete oppervlakken, het gebruik van brandwerende vloeistoffen in risicovolle omgevingen en het installeren van automatische blussystemen in de buurt van grote HPU's zijn erkende risicobeperkende maatregelen.
• Relevante normen: ISO 4413 (algemene veiligheidseisen voor hydraulische vloeistofkracht), EN 13135 (kranen - hydraulische uitrusting), NFPA T2.24.1 (Amerikaanse veiligheidseisen voor hydraulische vloeistofkracht) en CE-machinerichtlijn 2006/42/EG voor HPU's op de Europese markt.

Veelgestelde vragen over hydraulische energie

Wat is het verschil tussen hydraulisch vermogen en hydraulische druk?

Hydraulische druk is een onderdeel van hydraulisch vermogen. Vermogen is gelijk aan druk vermenigvuldigd met debiet: P (kW) = [bar × L/min] ÷ 600. Een systeem bij 300 bar met een debiet van 5 l/min levert 2,5 kW. Een andere bij 100 bar met 50 l/min levert ook 8,3 kW. Hoge druk alleen betekent niet een hoog vermogen; de stroomsnelheid is net zo belangrijk.

Hoe lang gaat een hydraulisch aggregaat doorgaans mee?

Met het juiste vloeistofonderhoud en het vervangen van de filters gaat een goedgebouwde industriële HPU doorgaans lang mee 15–25 jaar . De pomp is doorgaans het eerste onderdeel dat slijt, met een geschatte levensduur van 8.000–20.000 uur, afhankelijk van het type, de bedrijfsdruk en de reinheid van de vloeistof. Tandwielpompen zijn het meest duurzaam in vervuilde omgevingen; Zuigerpompen bieden de langste levensduur wanneer de vloeistofzuiverheid wordt gehandhaafd op ISO 4406 klasse 16/14/11 of beter.

Kan een hydraulisch aggregaat buitenshuis worden gebruikt?

Ja, op voorwaarde dat deze is ontworpen voor gebruik buitenshuis. Dit betekent een elektrische behuizing van IP65 of hoger voor de motor en het bedieningspaneel, een roestvrijstalen of gecoat reservoir en frame, vloeistof voor lage temperaturen (ISO VG 32 of synthetische vloeistoffen geclassificeerd tot -40°C voor arctische omstandigheden) en UV-bestendige slangafdekkingen. Mobiele HPU's op bouwmachines zijn inherent ontworpen voor gebruik buitenshuis, onder alle weersomstandigheden.

Wat zorgt ervoor dat een hydraulisch aggregaat oververhit raakt?

De meest voorkomende oorzaken zijn een te kleine of vervuilde warmtewisselaar, overmatige interne lekkage (die energie recirculeert in de vorm van warmte zonder nuttig werk te doen), een ontlastklep die te dicht bij de vereiste werkdruk is ingesteld (waardoor deze vaak openbarst) en een reservoir dat te klein is om voldoende thermische massa te leveren. Als de olietemperatuur continu boven de 80°C wordt gebruikt, wordt de levensduur van de componenten aanzienlijk verkort en zou onderzoek aanleiding moeten geven.

Wat is het verschil tussen een hydraulisch circuit met open en gesloten lus?

In een circuit met open lus gaat de retourvloeistof van de actuator terug naar het reservoir voordat het weer in de pomp wordt gezogen. Dit is de meest voorkomende opstelling en vereenvoudigt koeling en filtratie. In een gesloten circuit (of gesloten centrum) gaat de retourvloeistof rechtstreeks terug naar de pompinlaat, waarbij slechts een kleine laadpomp de lekverliezen aanvult. Gesloten circuits worden voornamelijk gebruikt met hydraulische motoren met variabele cilinderinhoud voor hydrostatische transmissie in voertuigen zoals maaidorsers, compacte rupsladers en industriële vorkheftrucks. Ze bieden een soepele, traploze snelheidsregeling in beide richtingen zonder mechanische versnellingsbak.

Welke afmetingen heeft een hydraulisch aggregaat voor een nieuwe toepassing?

Het dimensioneren begint met de actuatorvereisten: maximale kracht (uit belastinganalyse), vereiste snelheid (uit cyclustijdvereisten) en inschakelduur (percentage van tijd onder volledige belasting). Bereken de werkdruk op basis van kracht en cilinderboring. Bereken op basis van snelheid en boring het vereiste debiet. Pas een servicefactor van 1,2–1,3 toe om rekening te houden met inefficiënties. Selecteer een pomp en motor die geschikt zijn voor deze vermogens, en bemeten het reservoir en de koeler op de resulterende warmtebelasting. Veel HPU-fabrikanten bieden gratis dimensioneringssoftware aan. Als u deze parameters invoert, wordt automatisch een aanbevolen configuratie gegenereerd.
