Wat is HPU in olie en gas?

HPU definiëren in de olie- en gassector

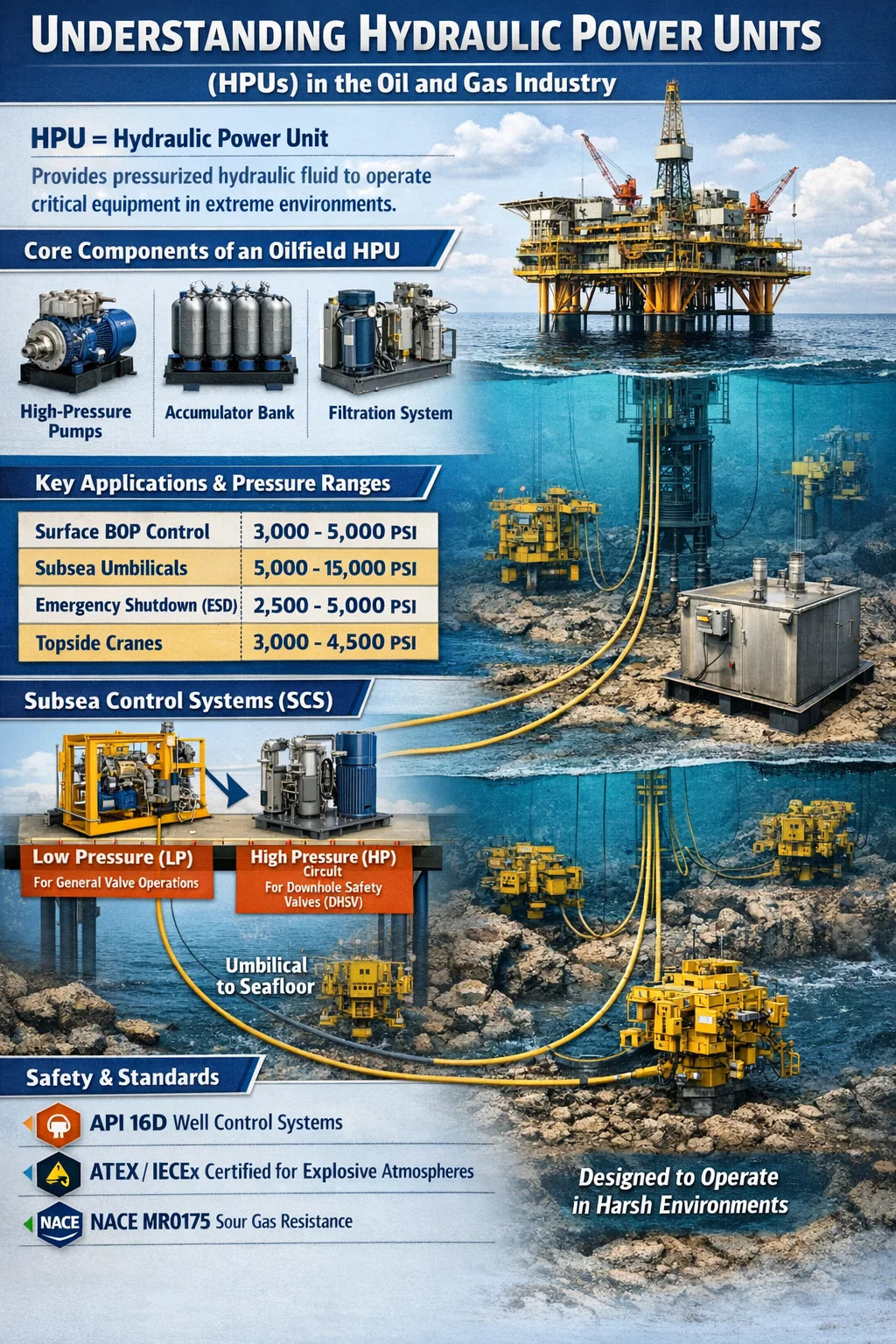

In de olie- en gasindustrie staat HPU voor Hydraulische krachteenheid . Het is een op zichzelf staen systeem dat is ontworpen voor het genereren, opslaan en afleveren van hydraulische vloeistof onder druk om verschillende kritische mechanische bewerkingen aan te drijven. In tegenstelling tot standaard industriële eenheden, een olie- en gasinstallatie hydraulische krachtbron is ontworpen om extreme omgevingen te weerstaan, zoals offshore-platforms of diepzee-onderzeese sjablonen, waar betrouwbaar vermogen nodig is om veiligheidskleppen, uitbarstingspreventiemiddelen en navelstrengbedieningsleidingen te bedienen.

Het primaire doel van een HPU op dit gebied is om te fungeren als het "hart" van besturingssystemen en ervoor te zorgen dat zelfs als de primaire elektrische stroom uitvalt, de opgeslagen energie in hydraulische accumulatoren noodstopprocedures kan uitvoeren om het milieu en het personeel te beschermen.

Operationele kerncomponenten van een olieveld-HPU

Een olie en gas hydraulische krachtbron bestaat uit verschillende heavy-duty componenten die speciaal zijn geselecteerd op duurzaamheid en precisie. Omdat storingen in het olieveld catastrofaal kunnen zijn, kennen deze eenheden vaak een hoge mate van redundantie.

Drukopwekking en opslag

Het systeem maakt gebruik van hogedrukpompen (vaak zuiger- of membraantypes) aangedreven door elektromotoren of luchtcompressoren. Een opvallend kenmerk in deze sector is de Accumulatiebank . Dit zijn drukvaten die hydraulische energie opslaan met behulp van gecomprimeerde stikstof. In een typische offshore-opstelling kan a hydraulische krachtbron zou de druk ertussen kunnen handhaven 3.000 PSI en 10.000 PSI , waardoor onmiddellijke bediening van de kleppen mogelijk is, zelfs tijdens een totale pompstoring.

Vloeistofbeheer en filtratie

De hydraulische vloeistof die wordt gebruikt in olie- en gas-HPU's is vaak gespecialiseerd, zoals water-glycolmengsels voor onderzeese toepassingen om milieuschade bij lekkages te voorkomen. Het reservoir is meestal gemaakt van 316L roestvrij staal om zoutsproeicorrosie te weerstaan, en filtratiesystemen worden vaak beoordeeld op 3 tot 10 micron ter bescherming van gevoelige magneetventielen.

Primaire toepassingen in offshore- en onderzeese omgevingen

Het nut van een hydraulische krachtbron omvat de gehele levenscyclus van een put, van het boren tot de productie en de uiteindelijke ontmanteling.

HPU-rol in onderzeese controlesystemen (SCS)

Misschien wel de meest cruciale rol van a hydraulische krachtbron wordt aangetroffen in de onderzeese productie. In deze context bevindt de HPU zich op de Topside (het platform of schip) en stuurt vloeistof via een kilometerslange "navelstrengkabel" naar de oceaanbodem.

Deze eenheden zijn onderverdeeld in Lage druk (LP) and Hoge druk (HP) circuits. Het LP-circuit zorgt doorgaans voor algemene klepbedieningen, terwijl het HP-circuit gereserveerd is voor diepliggende downhole-veiligheidskleppen (DHSV). De DHSV heeft een constante hydraulische druk nodig om open te blijven; als de hydraulische krachtbron druk verliest, klikt een krachtige veer in de klep deze automatisch dicht, waardoor het boorgat wordt afgedicht en olielekken worden voorkomen.

Ontwerpnormen en milieunaleving

In het olieveld is een HPU niet zomaar een pomp op een tank. Het moet voldoen aan strenge internationale normen om de veiligheid en interoperabiliteit te garanderen.

• API 16D: Normen voor besturingssystemen voor controleapparatuur voor boorputten.
• ATEX/IECEx: Certificering voor apparatuur die wordt gebruikt in explosieve atmosferen, waardoor de hydraulische krachtbron motor ontsteekt geen strooigas.
• NACEMR0175: Vereisten voor materialen die bestand zijn tegen spanningsscheuren door sulfide in "zuurgas"-omgevingen.

Bovendien worden deze units vaak ingebouwd DNV 2.7-1 gecertificeerde offshore-containers of 'crashframes', waardoor ze veilig door kranen van bevoorradingsboten naar platforms in zware zee kunnen worden gehesen zonder de interne hydraulische componenten te beschadigen.

Onderhouds- en betrouwbaarheidsstatistieken

De betrouwbaarheid wordt gemeten door middel van strenge tests. Een typisch hydraulische krachtbron in een kritisch ESD-circuit ondergaat een "Partial Stroke Test" (PST) om ervoor te zorgen dat de kleppen reageren. Onderhoud omvat een regelmatige analyse van de hydraulische vloeistof om te controleren op zuiverheidsniveaus van "NAS-klasse". Als de oliereinheid groter is NAS 6 of ISO 17/15/12 neemt het risico op vastzittende kleppen toe, wat onaanvaardbaar is bij olie- en gasoperaties waar hoge inzetten op het spel staan.

Door een stabiele, betrouwbare krachtbron te bieden, kan de hydraulische krachtbron blijft de ruggengraat van veiligheid en automatisering bij de moderne energiewinning.
