Wat doen hydraulische systemen in termen van krachten?

Hydraulische systemen brengen mechanische krachten over, vermenigvuldigen ze en controleren ze nauwkeurig door druk over te brengen via een ingesloten vloeistof. De kernfunctie is eenvoudig: een kleine kracht uitgeoefend op een kleine zuiger genereert dezelfde druk als een grote kracht uitgeoefend op een grote zuiger , omdat de druk gelijkmatig over een opgesloten vloeistof wordt verdeeld (de wet van Pascal). Dit maakt de hydraulische technologie tot een van de meest krachtefficiënte mechanische oplossingen ooit ontwikkeld: in staat om tienduizenden kilogrammen te verplaatsen met apparatuur die een operator met één hand bedient. De Hydraulische krachteenheid (HPU) vormt het middelpunt van dit proces en fungeert als de vloeistofbron onder druk waar elke actuator in het systeem van afhankelijk is.

De natuurkunde achter de vermenigvuldiging van hydraulische krachten

De wet van Pascal stelt dat de druk die op een ingesloten vloeistof wordt uitgeoefend, onverminderd in alle richtingen wordt overgedragen. De wiskundige consequentie is dat de krachtuitvoer rechtstreeks schaalt met het zuigeroppervlak. Als een operator met 100 N op een zuiger met een oppervlak van 1 cm² duwt, plant de resulterende druk van 100 N/cm² zich door de vloeistof voort. Wanneer die druk een uitgangscilinder bereikt met een oppervlak van 50 cm², levert deze 5.000 N – een krachtvermenigvuldiging van 50:1 zonder enige extra energie-input die verder gaat dan wat de wet van Pascal vereist.

Dit is geen magie of een gratis energiebron. De wisselwerking is de afstand: de uitgangszuiger beweegt slechts 1/50ste van de afstand die de ingangszuiger aflegt. Er wordt energie bespaard. Wat hydrauliek uitzonderlijk goed doet, is het hervormen van kracht en verplaatsing in de verhouding die een specifieke toepassing vereist – iets wat mechanische tandwielen bereiken, maar met veel meer wrijvingsverlies en structurele complexiteit.

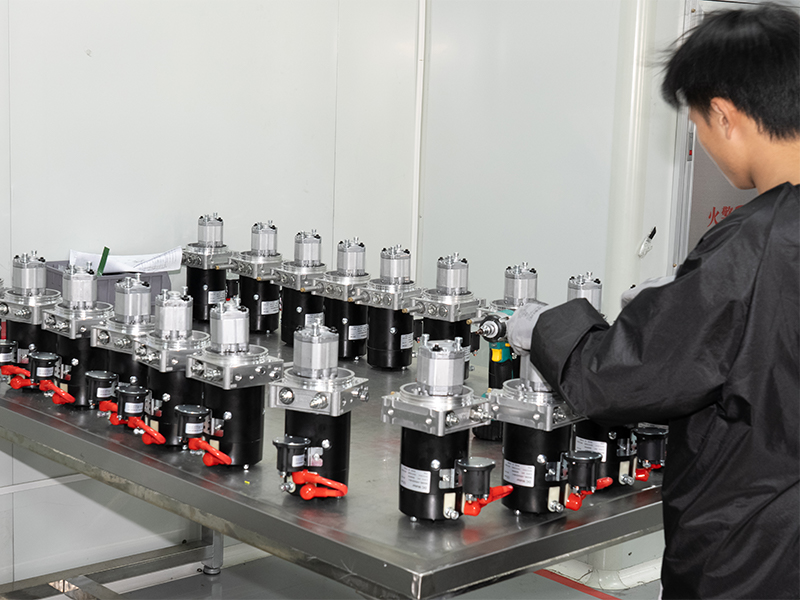

In een echt industrieel systeem is de Hydraulic Power Unit genereert deze druk continu en op afroep. Een typische HPU combineert een reservoir (vaak 50-500 liter), een motoraangedreven pomp, overdrukkleppen, filtratie en koelcircuits. De pomp zet roterende mechanische energie om in vloeistofdruk, wat gewoonlijk wordt bereikt bedrijfsdrukken tussen 140 bar en 350 bar afhankelijk van de toepassing. Die druk is het opgeslagen mechanische potentieel dat actuatoren overal waar dat nodig is, weer omzetten in lineaire of roterende kracht.

Kracht versus druk versus stroom: de concepten recht houden

Een veelvoorkomend punt van verwarring is de relatie tussen druk en stroming. Druk (gemeten in bar of PSI) bepaalt de kracht die een cilinder kan uitoefenen. Het debiet (gemeten in liters per minuut of GPM) bepaalt hoe snel de cilinder beweegt. Het hydraulisch aggregaat moet beide in de juiste combinatie leveren:

• Hoge druk met laag debiet → langzame beweging van een zeer zware last
• Lagere druk met hoog debiet → snelle beweging van een lichtere last
• Hoge druk met hoog debiet → maximaal vermogen, waarvoor een grotere HPU-motor en pomp nodig zijn

De formule F = P × A (Kracht is gelijk aan druk vermenigvuldigd met cilinderoppervlak) is van toepassing op elke actuator in het circuit. Ingenieurs gebruiken deze vergelijking om cilinders op maat te maken, pompvermogens te selecteren en drempelwaarden voor ontlastkleppen in te stellen tijdens de ontwerpfase.

Wat het hydraulische aggregaat feitelijk doet om te forceren

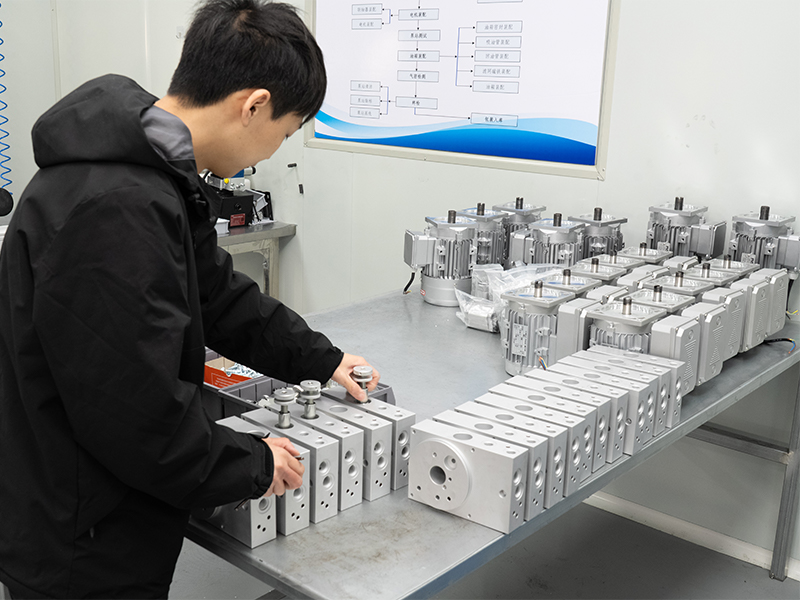

Het hydraulische aggregaat is niet zomaar een pomp die met bouten aan een tank is bevestigd. Zijn rol bij het beheersen van de kracht in een systeem is actief en continu. Een HPU regelt tegelijkertijd drie krachtgerelateerde parameters: de maximaal beschikbare druk (ingesteld door de hoofdontlastklep), de werkdruk die aan elke circuittak wordt geleverd (ingesteld door individuele drukreduceerkleppen) en de snelheid waarmee kracht kan worden uitgeoefend (bestuurd door stroomregelkleppen).

Druk genereren en verlichten

Elk hydraulisch aggregaat is voorzien van ten minste één ontlastklep die is ingesteld op de maximaal toegestane druk van het systeem. Wanneer een actuator blokkeert tegen een vaste last, blijft de pomp stroom leveren. Zonder een ontlastklep zou de druk stijgen totdat er iets mechanisch kapot ging. De ontlastklep leidt overtollige stroom terug naar het reservoir , aftoppingskracht op een veilig niveau. In een systeem van 200 bar dat een cilinder met een boring van 80 cm² bedient, bedraagt ​​de theoretische maximale krachtuitvoer 160.000 N (ongeveer 16,3 ton) – en dat plafond wordt gehandhaafd door de ontlastingsinstelling van de HPU, niet door de terughoudendheid van de machinist.

Forceer modulatie via proportionele kleppen

Moderne hydraulische aggregaten integreren steeds vaker proportionele of servokleppen die een traploze krachtuitvoer tussen nul en het systeemmaximum mogelijk maken. In tegenstelling tot aan/uit directionele regelkleppen reageren proportionele kleppen op een elektrisch signaal (meestal 0–10 V of 4–20 mA) en positioneren ze hun spoel in directe verhouding tot dat signaal. Het resultaat is dat een pers 5.000 N kan toepassen tijdens één fase van een cyclus en geleidelijk kan oplopen tot 80.000 N tijdens de persfase – allemaal bestuurd door de elektronische controller van de HPU, zonder mechanische aanpassingen.

Load-sensing HPU-ontwerpen

Een lastafhankelijk hydraulisch aggregaat meet voortdurend de drukvraag bij de actuator en past de pompopbrengst hierop aan. In plaats van te allen tijde de maximale druk te genereren en het overschot via een ontlastklep te dumpen, genereert de lastgevoelige HPU alleen de druk die de belasting daadwerkelijk nodig heeft, plus een kleine marge (doorgaans 20-30 bar boven de belastingsdruk). Deze aanpak vermindert het energieverbruik met 30-50% in vergelijking met systemen met vaste cilinderinhoud in toepassingen met variabele belastingen – een aanzienlijk voordeel in mobiele apparatuur, spuitgietmachines en geautomatiseerde perslijnen.

Soorten krachten die hydraulische systemen beheren

Hydraulische systemen kunnen verschillende verschillende krachtcategorieën verwerken, en het begrijpen van elke categorie verklaart waarom de technologie in zulke uiteenlopende toepassingen voorkomt – van landingsgestellen in de lucht- en ruimtevaart tot landbouwoogstapparatuur.

Elke krachtcategorie vereist een specifiek geconfigureerd hydraulisch aggregaat en circuit. Een bouttoepassing die trekkrachten vereist, heeft een HPU onder hoge druk nodig (vaak 700–1.000 bar voor hydraulische boutspanners) met lage stroomsnelheden en nauwkeurige drukregeling. Bij een grote liertoepassing wordt prioriteit gegeven aan een continu hoog koppel van een hydraulische motor die wordt gevoed door een HPU met hoog debiet. Dezelfde fysieke principes zijn van toepassing, maar de componentselectie verschilt aanzienlijk.

Hoe hydraulische cilinders druk omzetten in bruikbare kracht

De hydraulische cilinder is de meest gebruikelijke actuator voor het omzetten van vloeistofdruk in lineaire kracht. Het bestaat uit een stalen vat, een zuiger en een stang. Olie onder druk uit het hydraulische aggregaat komt aan één kant van de zuiger terecht, waardoor een netto kracht ontstaat die de zuiger en de stang in de tegenovergestelde richting duwt. De geproduceerde kracht volgt direct F = P × A.

Het verschilkrachtprobleem bij dubbelwerkende cilinders

Dubbelwerkende cilinders – cilinders die aan beide kanten druk ontvangen – produceren verschillende krachten bij het uitschuiven en intrekken. Bij verlenging wordt het volledige booroppervlak (bijvoorbeeld 100 cm²) blootgesteld aan druk. Bij het intrekken neemt de stang een deel van het zuigervlak in beslag, waardoor er een kleiner ringvormig oppervlak overblijft (bijvoorbeeld 65 cm² als de stang het effectieve oppervlak met 35% verkleint). Bij 200 bar bedraagt ​​de uitschuifkracht 200.000 N; De terugtrekkracht bedraagt ​​slechts 130.000 N vanuit dezelfde drukbron. Circuitontwerpers moeten rekening houden met deze asymmetrie bij het specificeren van zowel de HPU-uitvoer als de mechanische structuur rondom de cilinder.

Tegenwichtskleppen en krachtbeheersing

Wanneer een cilinder een hangende last vasthoudt – een opgeheven kraanarm, een gekantelde bak van een dumptruck, een opgeheven persplaat – oefent de zwaartekracht een voortdurende kracht uit die het hydraulische circuit moet weerstaan. Tegengewichtkleppen zijn gestuurde terugslagkleppen die iets boven de door de belasting veroorzaakte druk zijn ingesteld. Ze voorkomen dat de cilinder beweegt, tenzij de HPU actief beweging beveelt. Zonder hen zou een slangstoring of klepstoring ervoor zorgen dat ladingen ongecontroleerd naar beneden vallen. Tegengewichtkleppen zijn daarom een ​​veiligheidsmechanisme voor kritische krachten, en geen optionele verfijning.

Hydraulische kracht in industriële toepassingen in de echte wereld

De kloof tussen de hydrauliek uit het leerboek en de feitelijk gebruikte systemen komt vaak neer op de manier waarop kracht wordt beheerd onder wisselende omstandigheden. Verschillende industrieën demonstreren de reikwijdte van wat hydraulische krachtmanipulatie in de praktijk kan opleveren.

Metaalvorm- en stempelpersen

Een grote hydraulische pers die wordt gebruikt voor het dieptrekken van plaatmetaal kan een drukkracht van 5.000 kN uitoefenen – ongeveer 500 ton. De hydraulische krachtbron die zo'n pers levert, draait doorgaans op 250-350 bar en is voorzien van hydraulische accumulatoren om piekstroomvereisten tijdens de vormslag aan te kunnen zonder de aandrijfmotor te groot te maken. Accumulatoren slaan vloeistof onder druk op tussen de slagen en laten deze snel los wanneer de pers gedurende korte tijd maximale kracht vereist. Hierdoor kan de HPU-motor worden gedimensioneerd voor gemiddeld vermogen in plaats van piekvermogen, waardoor de motorgrootte vaak met 40-60% wordt verminderd in vergelijking met een systeem zonder accu's.

Offshore- en onderzeese apparatuur

Onderzeese uitbarstingspreventiemiddelen (BOP's) op olie- en gasbronnen werken op diepten waar geen mechanische toegang mogelijk is. Hun hydraulische aggregaat – in deze context vaak een onderzeese controlemodule genoemd – moet rammen sluiten die een boorgat afdichten tegen een druk van meer dan 690 bar (10.000 PSI). De rammen zelf vereisen bedieningskrachten van tientallen miljoenen Newton. Redundantie is niet onderhandelbaar: elke onderzeese HPU bevat meerdere onafhankelijke drukaccumulatoren met voldoende opgeslagen energie om de BOP minstens twee keer te laten werken zonder enige oppervlaktestroomvoorziening, zoals voorgeschreven door internationale regelgeving voor putcontrole.

Mobiele bouwmachines

Een graafmachine van 50 ton gebruikt de door een motor aangedreven hydraulische pomp als een mobiele hydraulische krachtbron die tegelijkertijd de giek-, arm-, bak- en zwenkcircuits voedt. Typische werkdrukken liggen tussen 320 en 380 bar. Alleen al de bakcilinder kan een opbreekkracht van 350–500 kN genereren, waardoor de machine door verdichte, keiharde grond kan snijden. Moderne graafmachines maken gebruik van elektronische lastafhankelijke bedieningselementen die de drukbehoefte van elk circuit monitoren en de pompverplaatsing dienovereenkomstig aanpassen, waardoor de motor bijna op zijn efficiëntiepiek blijft draaien in plaats van op volle toeren te sjouwen tegen een te grote belasting.

Activering van lucht- en ruimtevaartvluchtcontrole

Commerciële vliegtuigen gebruiken hydraulische systemen die werken bij 207 bar (3.000 PSI) – waarbij sommige nieuwere platforms naar 345 bar (5.000 PSI) gaan – om stuurvlakken te verplaatsen tegen aerodynamische belastingen die bij hoge snelheid honderden kilonewtons kunnen bereiken. De door de motor aangedreven pompen van het vliegtuig dienen als hydraulische aggregaten aan boord, aangevuld met elektrische motorpompen en ram-luchtturbines voor noodback-up. De kracht moet hier niet alleen groot zijn, maar ook precies evenredig aan de input van de piloot. Daarom worden elektrohydrostatische actuatoren (EHA's) – op zichzelf staande hydraulische krachtbronnen geïntegreerd in elke actuator – steeds vaker gebruikt in fly-by-wire-vliegtuigen.

Forceerverliezen in hydraulische systemen en hoe u deze kunt minimaliseren

Geen enkel hydraulisch systeem is 100% efficiënt. Er treden kracht- en energieverliezen op meerdere punten op, en een goed ontworpen hydraulisch aggregaat pakt elke bron systematisch aan.

Viskeuze wrijvingsverliezen in leidingen en kleppen

Terwijl olie door leidingen, slangen en klepdoorgangen stroomt, verbruikt de stroperige wrijving druk. Deze drukval betekent dat de actuator minder druk ontvangt dan de HPU genereert. De Hagen-Poiseuille-relatie laat zien dat de drukval toeneemt met de vierde macht van de snelheid in laminaire stroming - wat betekent dat een verdubbeling van de buisdiameter (en dus een vermindering van de stroomsnelheid) de weerstand met een factor 16 doet afnemen. Goede hydraulische leidingen beperken de snelheid tot 2 à 4 m/s in drukleidingen en 1 à 2 m/s in retourleidingen om wrijvingsverliezen onder de 2 à 3% van de systeemdruk bij normaal bedrijf te houden.

Lekkageverliezen over afdichtingen en kleppen

Alle hydraulische cilinders en kleppen hebben interne lekkage: olie die de afdichtingen en spoelspelingen omzeilt zonder nuttig werk te doen. In een cilinder met versleten afdichtingen zorgt interne lekkage ervoor dat de zuiger onder belasting gaat afdrijven, en de HPU moet dit voortdurend compenseren door extra stroming te leveren om de positie te behouden. De interne lekkage in een gezonde cilinder bedraagt doorgaans 1–5 ml/min bij nominale druk ; versleten afdichtingen kunnen dit verhogen tot honderden ml/min, wat zowel krachtverlies als HPU-oververhitting veroorzaakt, aangezien de omgeleide olie kinetische energie omzet in warmte zonder enige last te verplaatsen.

Thermische verliezen en veranderingen in de viscositeit van vloeistoffen

De viscositeit van de hydraulische olie neemt af naarmate de temperatuur stijgt. Bij de juiste bedrijfstemperatuur (doorgaans 40–60 °C) zorgt de olie voor voldoende smering en controleerbare lekkage. Boven de 80°C daalt de viscositeit scherp, neemt de lekkage toe, versnelt de degradatie van de afdichtingen en begint de oxidatie de chemie van de olie af te breken. De warmtewisselaar van een hydraulisch aggregaat houdt de vloeistoftemperatuur binnen dit aanvaardbare bereik. Industriële HPU's zijn doorgaans zo groot dat ze 25-35% van het ingangsvermogen als warmte afstoten bij continu gebruik - een herinnering dat een aanzienlijk deel van de mechanische energie die wordt geïnvesteerd in het onder druk zetten van de vloeistof de actuator nooit als nuttige kracht bereikt.

Vergelijking van hydraulische kracht met alternatieve technologieën

Begrijpen wat hydraulische systemen met kracht doen, wordt duidelijker in vergelijking met pneumatische en elektromechanische alternatieven.

• Pneumatische systemen werken bij 6–10 bar vergeleken met 140–700 bar voor hydrauliek. Voor dezelfde krachtuitvoer moet een pneumatische cilinder veel groter zijn - doorgaans 20 tot 50 maal het booroppervlak. Pneumatiek werkt goed voor lichte, snelle, repetitieve taken, maar kan de krachtdichtheid van hydraulische actuatoren niet benaderen.
• Elektrische lineaire actuatoren (aangedreven door kogelomloopspindel of rolschroef) kunnen hoge krachten bereiken met nauwkeurige positiecontrole, maar worden beperkt door thermische beperkingen van de motor. Een kogelomloopactuator die continu 500 kN produceert, zou een motor en aandrijfsysteem vereisen dat vele malen groter en zwaarder is dan een gelijkwaardige hydraulische cilinder en HPU. Voor intermitterende piekbelastingen wordt de kloof aanzienlijk kleiner als HPU-accumulatoren van de vergelijking worden uitgesloten.

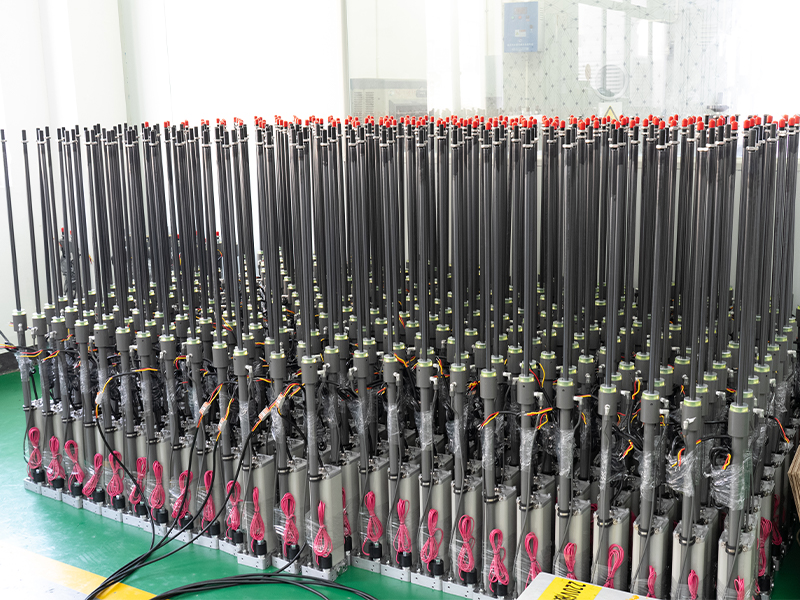

• Elektrohydraulische actuatoren (EHA's) Combineer beide technologieën: een elektromotor drijft een kleine pomp aan die rechtstreeks in het actuatorlichaam is geïntegreerd, waardoor centrale hydraulische leidingen overbodig worden. Deze op zichzelf staande eenheden behouden het krachtdichtheidsvoordeel van de hydrauliek, terwijl ze de energie-efficiëntie verbeteren en de gecentraliseerde hydraulische krachteenheid voor gedistribueerde bedieningsarchitecturen elimineren.

De conclusie uit deze vergelijking is dat de vermenigvuldiging van de hydraulische kracht ongeëvenaard blijft wat betreft de vermogensdichtheid: de verhouding tussen de geleverde kracht en het systeemvolume en -gewicht. Een hydraulische cilinder die 1.000 kN genereert, kan 80 kg wegen en 0,04 m³ in beslag nemen. Een gelijkwaardige elektromechanische actuator zou vele malen meer wegen en aanzienlijk meer ruimte in beslag nemen.

Een hydraulisch aggregaat selecteren voor een gegeven krachtvereiste

Het specificeren van een HPU voor een bekende krachtvereiste volgt een logische volgorde. Elke stap bouwt voort op de vorige, en fouten in het begin van de berekening leiden tot te grote of te kleine apparatuur.

1. Definieer de maximaal vereiste kracht bij elke actuator, inclusief dynamische krachten, wrijving en veiligheidsfactoren (doorgaans 1,25–1,5× de berekende belasting).
2. Selecteer de werkdruk — hogere druk maakt kleinere cilinders mogelijk, maar vereist robuustere afdichtingen, fittingen en slangen. 200–250 bar is een gebruikelijk industrieel evenwichtspunt.
3. Bereken de benodigde cilinderboring met gebruik van A = F ÷ P. Voor 500 kN bij 250 bar: A = 500.000 N ÷ 250 N/cm² = 2.000 cm², wat een boordiameter oplevert van ongeveer 504 mm.
4. Bepaal het vereiste debiet gebaseerd op de gewenste cilindersnelheid: Q = A × v. Voor een cilinder van 2.000 cm² die met 0,05 m/s uitschuift: Q = 2.000 cm² × 5 cm/s = 10.000 cm³/s = 600 liter/minuut.
5. Bereken het vermogen van de aandrijfmotor : P = (Q × druk) ÷ efficiëntie. Bij 600 l/min en 250 bar met een rendement van 85%: P ≈ (600/60 × 10⁻³ m³/s × 25.000.000 Pa) ÷ 0,85 ≈ 294 kW.
6. Grootte van het reservoir — een algemene vuistregel is 3–5× het pompdebiet per minuut. Voor een pomp van 600 l/min zou het reservoir 1.800–3.000 liter bedragen.
7. Beoordeel de behoeften op het gebied van warmteafwijzing en specificeer een koeler die 25-35% van het ingangsvermogen als warmte kan verwerken bij continu gebruik.

Deze gestructureerde aanpak zorgt ervoor dat het hydraulische aggregaat precies de kracht levert die de toepassing nodig heeft – niet meer en niet minder – op het efficiëntie- en betrouwbaarheidsniveau dat de werkomgeving vereist. Te grote HPU's verspillen energie en kapitaal; Te kleine units worden heet, schakelen voortdurend de ontlastkleppen in en vallen voortijdig uit.

Krachtmeting en -bewaking in hydraulische systemen

Omdat de druk direct evenredig is met de kracht in een hydraulisch circuit, levert het monitoren van de systeemdruk realtime krachtgegevens tegen lage kosten. Een druktransducer die nabij de doppoort van een cilinder is gemonteerd, leest de druk die op het volledige doorlaatgebied inwerkt; vermenigvuldigen met dat gebied geeft de huidige uitgeoefende kracht. Moderne HPU-bedieningspanelen integreren deze meting continu , weergave van kracht in technische eenheden en activering van alarmen of uitschakelingen als krachtlimieten worden overschreden.

Voor toepassingen die een grotere krachtnauwkeurigheid vereisen - belastingtests, materiaaltestmachines, structurele testbanken - zorgen speciale krachtcellen in serie met de cilinderstang voor directe krachtmeting, onafhankelijk van wrijvingsverliezen in cilinderafdichtingen of geleidingslagers. De HPU ontvangt vervolgens feedback met gesloten lus en past de drukuitvoer aan om de opgedragen kracht binnen ± 0,5% of beter te houden, afhankelijk van de kleptechnologie en de afstemming van de controller.

Conditiebewakingssystemen op industriële HPU's volgen de kracht ook indirect via trillingssignaturen, temperatuurtrends en efficiëntieberekeningen. Een pomp die 250 bar produceert maar 20% meer stroom verbruikt dan de basislijn, duidt op interne slijtage die de volumetrische efficiëntie vermindert – wat betekent dat steeds meer stroom intern wordt omzeild in plaats van werk te verrichten. Door vroegtijdig op deze trend in te spelen, wordt de exponentiële degradatie voorkomen die tot ongeplande shutdowns leidt.

Veiligheidsoverwegingen bij hydraulische toepassingen met hoge kracht

Dezelfde krachtvermenigvuldiging die hydraulica nuttig maakt, maakt ze ook gevaarlijk wanneer kracht ongecontroleerd vrijkomt. Bij een slangbreuk op een systeem van 350 bar komt opgeslagen energie vrij met een snelheid waarmee vloeistof door de huid kan worden geïnjecteerd op afstanden van meer dan 15 cm, waardoor verwondingen ontstaan ​​die aan de buitenkant klein lijken, maar onmiddellijk chirurgisch ingrijpen vereisen om gangreen en amputatie door diepe weefselbesmetting te voorkomen.

Naast injectiegevaren zorgt het ongecontroleerd vrijkomen van kracht uit een cilinder die een zware last ondersteunt, voor catastrofale mechanische gevaren. Elk hydraulisch aggregaat dat geschikt is voor het vasthouden van lasten, moet zijn voorzien van:

• Tegengewichtkleppen of voorgestuurde terugslagkleppen die zo dicht bij de cilinderpoorten zijn gemonteerd als fysiek mogelijk is
• Mechanische lastvergrendelingen of structurele steunen voor langdurig vasthouden zonder hydraulische kracht
• Overdrukkleppen aan beide zijden van elke cilinder om thermische uitzetting of schokbelastingen te absorberen
• Nooddrukdumpcircuits die de druk op een gecontroleerde manier veilig laten ontsnappen tijdens noodstopomstandigheden
• Slangsamenstellen met een veiligheidsfactor van minimaal 4:1 ten opzichte van de werkdruk, met barstwaarden van meer dan 1.400 bar in systemen van 350 bar

Krachtveiligheid in de hydrauliek is een ontwerpvereiste, geen retrofitoptie. Systemen die zijn ontworpen op basis van de eerste principes van gecontroleerde krachtoverbrenging – met het hydraulische aggregaat als de gereguleerde bron en correct gespecificeerde kleppen, actuatoren en leidingen als het gecontroleerde traject – werken tientallen jaren veilig. Systemen die veiligheid als ondergeschikt aan de initiële kosten beschouwen, falen routinematig op een manier die operators verwondt en apparatuur vernietigt.
