Hoe werkt hydraulische druk? De complete gids

Hoe hydraulische druk werkt: het korte antwoord

Hydraulische druk werkt door kracht over te brengen via een ingesloten, onsamendrukbare vloeistof – bijna altijd olie – van het ene punt naar het andere. Wanneer een pomp vloeistof in een afgesloten systeem duwt, wordt de druk opgebouwd en werkt deze gelijkmatig in alle richtingen op elk oppervlak waarmee de pomp in contact komt. Die druk wordt vervolgens naar een cilinder of motor geleid, waar deze weer wordt omgezet in mechanische kracht of rotatie. Het resultaat is de mogelijkheid om enorme lasten te verplaatsen met relatief compacte apparatuur.

Het onderliggende principe is de wet van Pascal: de druk die op een ingesloten vloeistof wordt uitgeoefend, wordt onverminderd door die vloeistof overgedragen. Wiskundig uitgedrukt is P = F/EEN, waarbij P de druk is in pascal of psi, F de uitgeoefende kracht in newton of pond, en A de oppervlakte in vierkante meter of vierkante inch is. Deze relatie betekent dat een systeem, door de oppervlakte van een cilinder te veranderen, de kracht dramatisch kan vermenigvuldigen of verminderen – dezelfde reden waarom een ​​technicus van 70 kg die op een kleine pomphendel drukt, een pers van 20 ton kan optillen.

Elk industrieel hydraulisch systeem – van een fabriekspers tot een bouwgraafmachine – is afhankelijk van dezelfde reeks gebeurtenissen: Hydraulische krachteenheid (HPU) genereert vloeistof onder druk, regelkleppen sturen het en actuatoren zetten het om in werk. Als u elke stap begrijpt, wordt duidelijk waarom hydrauliek de voorkeur blijft genieten overal waar een hoge krachtdichtheid en nauwkeurige controle van belang zijn.

De wet van Pascal: de natuurkunde achter elk hydraulisch systeem

Blaise Pascal formuleerde zijn wet van de vloeistofmechanica in 1653, maar de technische implicaties ervan werden pas volledig exploiteerbaar in de 19e en 20e eeuw met de ontwikkeling van precisieafdichtingen en stalen buizen met hoge sterkte. Het kernidee is bedrieglijk eenvoudig: vloeistoffen worden niet betekenisvol samengedrukt onder normale werkdruk, dus elke kracht die u op een bepaald punt introduceert, plant zich onmiddellijk en uniform voort naar elk ander punt in het systeem.

Beschouw een eenvoudig voorbeeld van twee cilinders. Als je 100 N kracht uitoefent op een zuiger met een oppervlakte van 1 cm², is de resulterende druk 100 N/cm² = 1 MPa. Sluit die kleine cilinder via een met vloeistof gevulde buis aan op een grotere cilinder met een oppervlakte van 100 cm², en dezelfde druk van 1 MPa werkt op het hele oppervlak van 100 cm², wat een uitgangskracht van 10.000 N oplevert. Het systeem heeft de kracht met een factor 100 vermenigvuldigd zonder enige extra energie-input. Het compromis is verplaatsing: de kleine zuiger moet 100 mm bewegen om de grote zuiger slechts 1 mm te verplaatsen. Er wordt energie bespaard; kracht wordt versterkt ten koste van snelheid en slag.

Dit principe van krachtvermenigvuldiging is de reden dat hydraulica overal verschijnt waar gewicht en compactheid samen van belang zijn. Een pneumatische cilinder die werkt op 8 bar (0,8 MPa) produceert een bescheiden kracht omdat de luchtdruk beperkt is. Een hydraulische cilinder die werkt bij 250 bar (25 MPa) – een typische industriële werkdruk – levert een kracht die ongeveer 30 keer groter is bij dezelfde boring.

Kerncomponenten van een hydraulisch systeem

Een compleet hydraulisch circuit bestaat uit verschillende onderling afhankelijke componenten. Ieder speelt een specifieke rol, en zwakte in welke schakel dan ook – een versleten afdichting, een te kleine klep, een vervuild reservoir – verslechtert de prestaties van het hele systeem.

Reservoir

Het reservoir slaat de werkvloeistof op en zorgt ervoor dat luchtbellen en warmte kunnen verdwijnen voordat de vloeistof opnieuw circuleert. Industriële reservoirs hebben een afmeting van ongeveer 2 à 3 keer het debiet van de pomp per minuut om voldoende verblijftijd te bieden. Een pomp van 50 l/min wordt doorgaans gecombineerd met een reservoir van 100–150 l. Het reservoir bevat ook ontluchtingsfilters, een peilglas, aftappluggen en vaak een temperatuurmeter, waardoor het het gezondheidsmonitoringcentrum van het circuit is.

Hydraulische pomp

De pomp creëert niet rechtstreeks druk; het creëert stroom. Er ontstaat alleen druk als die stroom weerstand ondervindt: een belasting, een klep of een geblokkeerd pad. Drie pomptypes domineren industriële en mobiele toepassingen:

• Tandwielpompen — eenvoudig, goedkoop, geschikt voor drukken tot ongeveer 250 bar. Alleen vaste verplaatsing.
• Schoepenpompen — stiller dan tandwielpompen, gematigde druk tot ongeveer 175 bar, goed volumetrisch rendement.
• Zuigerpompen — hoogste efficiëntie, geschikt voor 350–700 bar, variabele cilinderinhoud mogelijk, voorkeur voor veeleisend industrieel en mobiel gebruik.

Zuigerpompen met variabele cilinderinhoud zijn bijzonder waardevol in een hydraulisch aggregaat, omdat ze automatisch het vermogen verlagen wanneer de vraag afneemt, waardoor het energieverbruik en de warmteontwikkeling tijdens deellastcycli worden verminderd.

Regelkleppen

Kleppen vormen het zenuwstelsel van een hydraulisch circuit. Directionele regelkleppen (DCV's) sturen de stroom naar de actuator die deze nodig heeft. Overdrukventielen (PRV's) beperken de maximale systeemdruk (meestal ingesteld op 10-15% boven de piekwerkdruk) om componenten tegen overbelasting te beschermen. Debietregelkleppen meten de snelheid waarmee vloeistof een actuator binnenkomt of verlaat, waardoor de actuatorsnelheid rechtstreeks wordt geregeld. Terugslagkleppen voorkomen terugstroming. Proportionele en servokleppen zorgen voor een fijne elektronische regeling, waardoor positie- of krachtregeling met gesloten lus mogelijk is met een herhaalbaarheid van de positionering beter dan 0,01 mm bij precisietoepassingen.

Aandrijvingen

Actuators zetten hydraulische energie weer om in mechanisch werk. Lineaire cilinders produceren duw- of trekkracht; roterende hydraulische motoren produceren koppel en rotatie. De cilinderuitvoerkracht wordt berekend als F = P × A, dus er ontstaat een cilinder met een boring van 100 mm (oppervlak ≈ 78,5 cm²) die werkt bij 200 bar (20 MPa). ongeveer 157.000 N – of 16 ton – duwkracht . Voor dat krachtniveau van een elektrische servomotor van vergelijkbare grootte zou een motor nodig zijn die vele malen groter en zwaarder is.

Filters en vloeistofconditionering

Verontreiniging is de grootste oorzaak van het falen van hydraulische componenten; verantwoordelijk voor naar schatting 70-80% van alle vroegtijdige defecten volgens gegevens uit de vloeistofkrachtindustrie. Retourfilters, zuigzeven en off-line nierlusfiltratiesystemen zorgen voor een schoon niveau. Servokleptoepassingen vereisen doorgaans ISO-zuiverheidsklasse 16/14/11 of beter, wat betekent dat er minder dan 1.300 deeltjes groter dan 4 µm per milliliter vloeistof aanwezig zijn.

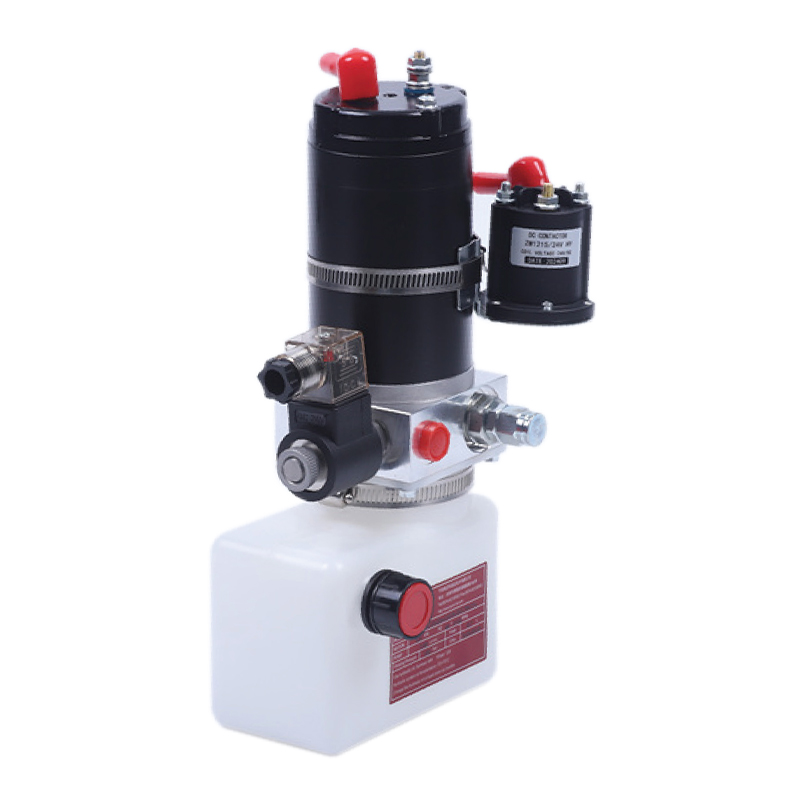

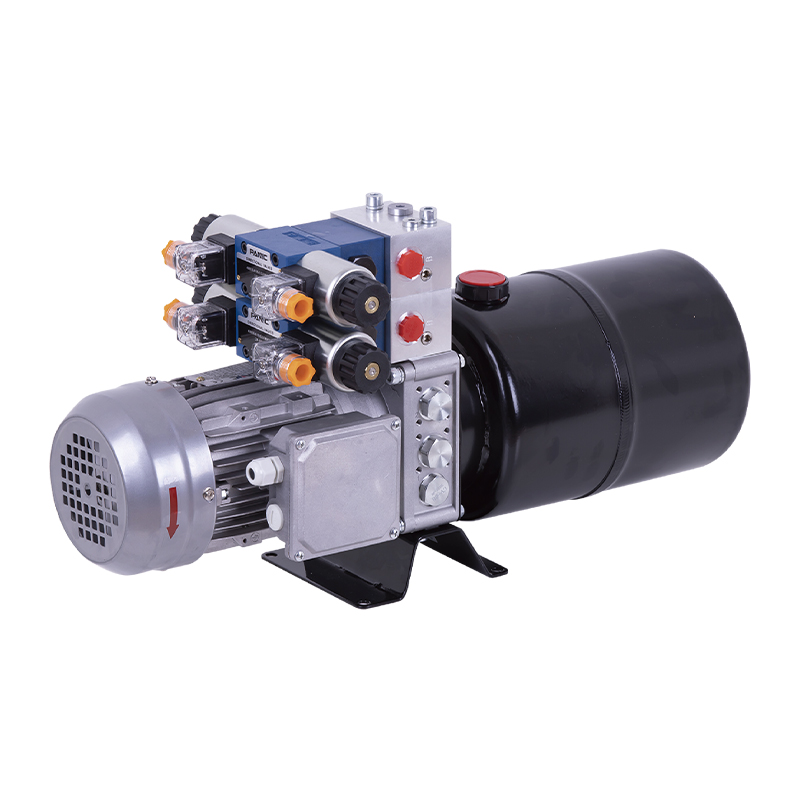

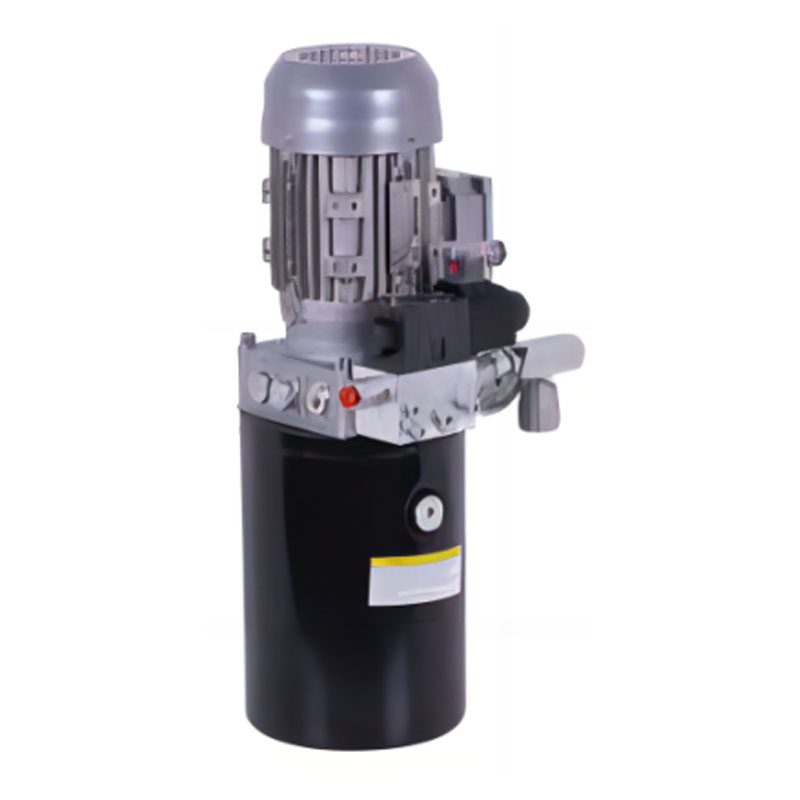

Wat is een hydraulisch aggregaat en waarom is het belangrijk?

A Hydraulisch aggregaat (HPU) – ook wel een hydraulisch aggregaat genoemd – is een op zichzelf staand geheel dat het reservoir, de pomp, de aandrijfmotor (elektromotor of verbrandingsmotor), overdrukklep, filter, warmtewisselaar en instrumentatie in één enkele verpakte eenheid integreert. In plaats van deze componenten over een machineframe te verspreiden, consolideert de HPU ze in één ontwikkeld systeem dat als één geheel kan worden geïnstalleerd, onderhouden en uitgewisseld.

HPU's variëren van compacte tafelunits die 1–5 kW produceren en werken bij 70–150 bar tot industriële krachtbronnen van meerdere megawatt die staalfabriekpersen aandrijven bij een druk boven 400 bar. Een industriële hydraulische krachtbron uit het middensegment kan een elektromotor van 30 kW combineren met een axiale zuigerpomp van 45 cc/omw, een reservoir van 200 liter, een watergekoelde warmtewisselaar die de olietemperatuur op 45-55 °C houdt, en een retourleidingfilter van 10 µm - allemaal gemonteerd op een gepoedercoat stalen basisframe met geïntegreerde lekbak.

Belangrijke specificaties om te evalueren bij het selecteren van een HPU

HPU-ontwerp omvat ook keuzes over redundantie. Kritieke processen – offshore platformbesturingssystemen, walserijen van staalfabrieken, grondondersteuningsapparatuur voor vliegtuigen – maken vaak gebruik van duplex hydraulische krachtbronnen met twee pompen, waarvan er één werkt en één stand-by staat bij automatische omschakeling. De kosten voor downtime kunnen in dergelijke omgevingen oplopen tot tienduizenden dollars per uur, waardoor redundantie economisch rationeel is, zelfs als de kapitaalkosten aanzienlijk zijn.

Hoe de druk zich opbouwt, stabiliseert en onder controle houdt

Het begrijpen van het dynamische gedrag van druk – en niet alleen de statische formule – is essentieel voor iedereen die hydraulische systemen ontwerpt of problemen oplost. De druk wordt niet zomaar ingeschakeld. Het stijgt, piekt, oscilleert en stabiliseert in patronen die afhankelijk zijn van het pomptype, de reactiesnelheid van de klep, de leidinglengte en de samendrukbaarheid van de vloeistof.

Drukpieken en waterhamer

Wanneer een richtingsklep snel sluit, kan het momentum van de bewegende vloeistof nergens heen. Het resultaat is een druktransiënt – een piek – die in minder dan 5 milliseconden 2 tot 5 keer de stabiele werkdruk kan bereiken. Een systeem dat op 200 bar draait, kan tijdelijke pieken boven de 500 bar waarnemen. Deze spijkers vermoeien slangfittingen, scheuren spruitstukblokken en vernietigen afdichtingen tijdens herhaalde cycli. Ontwerpers bestrijden deze met drukaccumulatoren (die de energiepiek absorberen), langzaam sluitende kleppen of voorgestuurde terugslagkleppen met gecontroleerde openingssnelheid.

De rol van het overdrukventiel

Elk hydraulisch systeem moet een overdrukventiel (PRV) hebben dat is ingesteld onder de nominale druk van het zwakste onderdeel. Als een actuator het einde van de slag bereikt terwijl de pomp nog draait, zou de druk anders stijgen totdat er iets scheurt. De PRV gaat open wanneer de druk het instelpunt overschrijdt, waarbij de terugstroom naar de tank wordt omzeild. Dit is geen normale bedrijfstoestand; een PRV die continu opengaat, verspilt energie in de vorm van warmte en signaleert een systeemontwerp of operationeel probleem. Het juiste ontwerp stuurt de PRV-stroom alleen tijdens echte overbelastingsgebeurtenissen, waardoor deze het overgrote deel van de tijd gesloten blijft.

Accumulatoren: hydraulische energie opslaan

Een hydraulische accumulator is een drukvat dat een voorgeladen gas (bijna altijd stikstof) bevat, gescheiden van de hydraulische vloeistof door een blaas, zuiger of diafragma. Wanneer de systeemdruk de gasvoorvulling overschrijdt, comprimeert de vloeistof het gas en slaat energie op. Wanneer de druk daalt – tijdens een vraagpiek of een pompstoring – zet het gas uit en duwt de vloeistof terug in het circuit. Accumulatoren hebben drie hoofdfuncties: energieopslag voor aanvulling van de piekvraag, nooddrukvoorziening voor veilige uitschakeling en pulsatiedemping. Een blaasaccumulator van 20 liter, vooraf gevuld tot 150 bar, kan bij systeemdruk een korte stroomsupplement van 8–12 liter leveren – genoeg om een ​​veiligheidskritieke klepbeweging te voltooien, zelfs na pompverlies.

Hydraulische vloeistof: het medium dat alles doet werken

De vloeistof in een hydraulisch systeem is niet alleen een medium voor krachtoverbrenging. Het smeert tegelijkertijd elk bewegend oppervlak in de pomp, kleppen en actuatoren, voert warmte weg van hete plekken, beschermt metalen oppervlakken tegen corrosie en houdt vuildeeltjes tegen totdat ze een filter bereiken. Als u de verkeerde vloeistof kiest of deze laat verslechteren, worden componenten sneller vernietigd dan vrijwel elke andere factor.

Viscositeit en de temperatuurafhankelijkheid ervan

Viscositeit is de meest kritische vloeistofeigenschap. De meeste industriële hydraulische aggregaten specificeren minerale olie volgens ISO VG 46 – een viscositeitsgraad van 46 centistokes (cSt) bij 40°C. Naarmate de temperatuur stijgt tot 80°C, daalt de viscositeit tot ongeveer 12 cSt; bij 20°C kan dit 100 cSt of hoger zijn. Werken onder de minimale viscositeit veroorzaakt metaal-op-metaal contact en snelle slijtage; werken boven de maximale viscositeit veroorzaakt cavitatie, trage respons en een hoog pompinlaatvacuüm. De meeste systemen streven naar 25–54 cSt bij de pompinlaat voor een optimale balans.

Vloeistoftypen en hun toepassingen

• Minerale olie (ISO VG 32–68) — de meest voorkomende, goede smering en stabiliteit, kosteneffectief, niet brandwerend.
• Water-glycol (HF-C) — brandwerend, gebruikt in de buurt van ovens en spuitgietmachines, verkort de levensduur van de pomp met 30-40% in vergelijking met minerale olie.
• Fosfaatester (HF-D) — uitstekende brandwerendheid, gebruikt in vliegtuigen en energieopwekking; vereist speciale afdichtingsmaterialen (EPDM, PTFE) en speciale vloeistofbehandeling.
• Biologisch afbreekbare esters (HETG, HEES) — gebruikt in ecologisch kwetsbare gebieden zoals de bosbouw, de maritieme sector en de voedselverwerking; biologisch afbreekbaar gedurende 28 dagen in de bodem; doorgaans 3 à 5 keer de kosten van minerale olie.
• Vloeistoffen met hoog watergehalte (HWCF, 95% water) — zeer goedkoop en brandbestendig, maar een slechte smering vereist een vermindering van de componenten en frequente vervanging van vloeistoffen.

Vloeistofverontreiniging en monitoring

Deeltjestellers, vochtsensoren en viscositeitsanalysatoren worden nu routinematig geïnstalleerd op grotere hydraulische aggregaten als onderdeel van conditiebewakingsprogramma's. Online deeltjestellers die vloeistof uit de retourleiding bemonsteren, kunnen een verslechterend pomplager wekenlang detecteren voordat deze catastrofaal kapot gaat – wat zich vertaalt in geplande onderhoudsvensters in plaats van noodstops. Een watergehalte van meer dan 0,05% in minerale olie emulgeert de vloeistof, vernietigt de oliefilm op lageroppervlakken en bevordert roest. Er is aangetoond dat zelfs 500 ppm (0,05%) water de levensduur van rollagers tegen vermoeidheid met wel 75% vermindert.

Soorten hydraulische systemen en hoe ze verschillen

Niet alle hydraulische systemen zijn op dezelfde manier geconfigureerd. De circuitarchitectuur bepaalt hoe efficiënt stroom wordt gebruikt, hoe responsief het systeem aanvoelt en hoe het omgaat met gelijktijdige eisen van meerdere actuatoren.

Open centrum versus gesloten centrum systemen

In een open-centersysteem circuleert de vloeistof continu terug naar de tank via de richtingskleppen wanneer er geen actuator beweegt. Dit is eenvoudig en goedkoop, maar verspilt voortdurend energie. In een gesloten systeem is de pompopbrengst nergens bruikbaar als de actuatoren inactief zijn. De pomp moet dus worden ontlast of gestopt, of het systeem moet worden uitgerust met een drukgecompenseerde pomp met variabel slagvolume die de opbrengst reduceert tot bijna nuldebiet. Moderne industriële HPU's maken vrijwel uitsluitend gebruik van gesloten circuits met pompen met variabel slagvolume , waardoor het energieverbruik bij inactiviteit met 60-85% wordt verminderd in vergelijking met alternatieven met een open centrum met vaste cilinderinhoud.

Load-sensing-systemen

Een lastafhankelijk hydraulisch systeem (LS) bewaakt voortdurend de druk die nodig is voor de meest gevraagde actuator en geeft de pomp de opdracht om net genoeg druk en debiet te leveren om aan die vraag te voldoen, plus een kleine marge (doorgaans 15–25 bar boven de belastingsdruk). De pomp draait nooit harder dan nodig is. Load-sensing-systemen zijn standaard op moderne mobiele apparatuur – graafmachines, kranen, landbouwmachines – waarbij de belasting van seconde tot seconde dramatisch varieert en de brandstofefficiëntie rechtstreeks van invloed is op de bedrijfseconomie. Een graafmachine met lastdetectie kan 15-25% minder brandstof verbruiken dan een gelijkwaardige machine met vaste druk bij dezelfde bedrijfscyclus.

Elektrohydraulische systemen

Elektrohydraulische systemen vervangen mechanische of pilot-hydraulische klepbediening door elektronische elektromagneten, proportionele kleppen of servokleppen die worden bestuurd door PLC's of speciale bewegingscontrollers. Dit maakt programmeerbare kracht- en positieprofielen, datalogging, foutdiagnostiek en integratie met industriële automatiseringsnetwerken mogelijk. In spuitgietmachines houdt de elektrohydraulische servobesturing de injectiedruk binnen ±1 bar van het instelpunt en de positie binnen 0,05 mm – mogelijkheden die de productkwaliteit en herhaalbaarheid transformeren. De hydraulische krachtbron in deze installaties bevat doorgaans aandrijfmotoren met variabele snelheid (VSD), waar de snelheid van de elektromotor direct om vraagt, waardoor het energieverbruik verder met 30-50% wordt verlaagd in vergelijking met HPU-ontwerpen met vaste snelheid.

Toepassingen in de praktijk waarbij hydraulische druk onmisbaar is

Hydraulische druk komt in een breder scala van industrieën voor dan de meeste mensen zich realiseren. De krachtdichtheid en beheersbaarheid die hydrauliek biedt, worden simpelweg door geen enkele andere technologie tegen vergelijkbare kosten en schaal gerepliceerd.

• Bouw en grondverzet — Een graafmachine van 20 ton gebruikt een hydraulische druk van 350 bar om meer dan 150 kN graafkracht uit te oefenen. De gehele giek-, arm-, bak- en zwenkfuncties worden aangedreven door één enkele hydraulische krachtbron die in het machinechassis is geïntegreerd.
• Industrieel persen en vormen — Hydraulische metaalvormpersen werken met een kracht van 100 tot 80.000 ton. Een smeedpers van 5.000 ton is fysiek onmogelijk met enige andere technologie van vergelijkbare omvang.
• Offshore olie en gas — Onderzeese hydraulische besturingssystemen werken bij maximaal 690 bar om eruptiepreventiemiddelen en kerstboomkleppen te bedienen bij waterdiepten van meer dan 3.000 meter. De Surface-HPU is ontworpen met volledige redundantie en continue monitoring.
• Luchtvaart en ruimtevaart — De hydraulische systemen van commerciële vliegtuigen werken doorgaans op 207 bar (3.000 psi), terwijl vliegtuigen van de volgende generatie naar 345 bar (5.000 psi) gaan om het gewicht van de leidingen en de actuator te verminderen. Stuurvlakken, landingsgestel en remmen zijn allemaal afhankelijk van hydraulische druk.
• Staal- en metaalverwerking — Walserijen maken gebruik van hydraulische spleetcontrole (HGC) om de walsspleet binnen 10 µm te houden, waardoor de stripdikte direct wordt geregeld. HPU's voor walserijen kunnen 1.000–5.000 l/min leveren bij 250–350 bar.
• Marine- en scheepsbouw — Stuursystemen op grote schepen maken gebruik van hydraulische cilinders om roeren van honderden tonnen te laten draaien. Luikdeksel- en kraansystemen op vrachtschepen worden volledig hydraulisch aangedreven.
• Spuitgieten — De hydraulische klemkrachten op grote spuitgietmachines bereiken 5.000 ton of meer, waarbij de matrijshelften gesloten blijven tegen de injectiedruk van gesmolten plastic van maximaal 2.000 bar.

Veelvoorkomende problemen met hydraulische druk en hun grondoorzaken

Wanneer een hydraulisch systeem onvoldoende presteert of faalt, zien de symptomen er aan de oppervlakte vaak hetzelfde uit – trage actuatoren, onregelmatige bewegingen, overmatig geluid, oververhitting – maar de onderliggende oorzaken verschillen. Een verkeerde diagnose leidt tot het vervangen van dure componenten die niet het werkelijke probleem vormen.

Lage of onstabiele druk

Mogelijke oorzaken zijn onder meer een versleten pomp met hoge interne lekkage (controleer de volumetrische efficiëntie - alles onder de 85% op een zuigerpomp duidt op slijtage), een overdrukventiel dat te laag is afgesteld of gedeeltelijk open blijft staan, interne klepspoelslijtage waardoor lekkage langs de poorten mogelijk is, of defecte cilinderafdichting waarbij vloeistof van de hogedrukzijde van de zuiger naar de stangzijde wordt omgeleid. Een systematische druktest in elke fase van het circuit – pompuitlaat, naklep, bij actuator – isoleert de fout snel.

Overmatige hitte

Hydraulische vloeistof boven de 65–70°C wordt snel afgebroken. De levensduur van vloeistoffen halveert bij iedere stijging van 10°C boven de 60°C. Warmteopwekking wordt altijd veroorzaakt door drukval over een restrictie: een gedeeltelijk gesloten klep, een verstopt filter, een te kleine leiding of een ontlastklep die te vaak opengaat. Als de warmtewisselaar continu op capaciteit draait, heeft het systeem een fundamenteel probleem met de energie-efficiëntie , niet alleen een koelingsprobleem. Pompen met variabele cilinderinhoud, lastafhankelijke bedieningselementen en leidingen van de juiste grootte pakken de oorzaak aan; het toevoegen van een grotere koeler behandelt alleen het symptoom.

Cavitatie en beluchting

Cavitatie treedt op wanneer de plaatselijke vloeistofdruk onder de dampdruk zakt, waardoor dampbellen ontstaan die met geweld imploderen wanneer de druk zich herstelt. Hierdoor ontstaat geluid als grind in een blikje en worden metalen oppervlakken geërodeerd met een snelheid van enkele microns per uur. Bij beluchting ontstaan ​​luchtbellen uit het reservoirschuim, een lekkende zuigleidingverbinding of een laag vloeistofniveau. Beide omstandigheden vernietigen pompen snel en veroorzaken sponsachtig, onvoorspelbaar actuatorgedrag. Een pompinlaatvacuüm boven 0,3 bar (225 mmHg) is een betrouwbare waarschuwingsindicator voor een beginnend cavitatierisico.

Externe lekkage

Het falen van afdichtingen bij cilinderstangafdichtingen, slangfittingen en kleplichaamvlakken is het meest zichtbare hydraulische probleem. Zelfs een klein extern lek – 1 druppel per seconde – bedraagt ​​ruwweg 2 à 3 liter per dag en ruim 700 liter per jaar. Naast de vloeistofkosten zorgen externe lekken ook voor brandgevaar (olie die op een heet oppervlak wordt verstoven ontbrandt bij ongeveer 150°C voor minerale olie), milieuvervuiling en gevaar voor uitglijden. De meeste afdichtingsfouten zijn terug te voeren op overmatige druktransiënten, vervuilde vloeistof die afdichtingselastomeren aantast, of onjuiste selectie van afdichtingsmateriaal voor het vloeistoftype.

Energie-efficiëntie in moderne hydraulische aggregaten

Hydrauliek wordt van oudsher bekritiseerd vanwege de slechte energie-efficiëntie in vergelijking met elektrische aandrijvingen. Deze kritiek gold voor systemen met een vaste cilinderinhoud en een vaste snelheid waarbij de pomp op volle capaciteit draaide, ongeacht de vraag. Moderne ontwerpen van hydraulische aggregaten hebben die kloof grotendeels gedicht door middel van pompen met variabele cilinderinhoud, aandrijfmotoren met variabele snelheid, lastafhankelijke bedieningselementen en regeneratieve circuits.

Een servogestuurde hydraulische aandrijving met variabele snelheid – die een servomotor combineert met een pomp met vast slagvolume – kan de energie-efficiëntie van een directe elektrische aandrijving op veel werkcycli evenaren, terwijl de krachtdichtheid, flexibiliteit en overbelastingstolerantie van de hydraulica behouden blijven. Op het gebied van spuitgieten laten VSD-HPU-retrofitprojecten consistent een energiebesparing zien van 40-60% ten opzichte van oudere HPU-installaties met vaste snelheid, met terugverdientijden van 18-36 maanden.

Regeneratieve hydraulische circuits herwinnen energie tijdens het terugtrekken van de cilinder – vooral waardevol bij verticale perstoepassingen waarbij een zware ram onder invloed van de zwaartekracht naar beneden zakt. Door de retourstroom door een hydraulische motor te leiden die op de pompas is aangesloten, winnen systemen 20 tot 40% van de potentiële energie terug die een conventioneel circuit eenvoudigweg als warmte over een ontlastklep zou dumpen.

De hydraulische accumulator speelt ook een efficiëntierol: Door energie op te slaan tijdens perioden met weinig vraag en deze vrij te geven tijdens de piekvraag, zorgt een accumulator van de juiste grootte ervoor dat een kleinere, efficiëntere HPU dezelfde piekbelasting kan bedienen, waardoor zowel de kapitaalkosten als de lopende energiekosten tegelijkertijd worden verlaagd.

Onderhoudspraktijken die de levensduur van het hydraulisch systeem verlengen

Een goed onderhouden hydraulisch systeem gaat regelmatig twintig tot dertig jaar mee. Verwaarloosde systemen vallen voortijdig uit, vaak met dure bijkomende schade: een cavitatiepomp die stroomafwaartse kleppen vernietigt bij dezelfde storing, of een vervuilde servoklep die zijn eigen boring maakt en schurend spanen doorgeeft aan het volgende onderdeel.

1. Vloeistofbemonstering en analyse elke 500–1.000 bedrijfsuren — deeltjesaantal, watergehalte, viscositeit, zuurgetal en metaalconcentraties vertellen het volledige toestandsverhaal voordat problemen uitmonden in mislukkingen.
2. Vervanging van filterelementen via de verschildrukindicator, niet alleen volgens een kalenderschema — een licht belast systeem kan tussen de wijzigingen 2.000 uur draaien; een zwaar belast systeem kan na 500 uur wijzigingen nodig hebben.
3. Inspectie en reiniging van het reservoir bij elke grote vloeistofverversing — slib en vernis hopen zich op op de reservoirwanden en aftappluggen, waardoor deeltjes vrijkomen in de verse vloeistof.
4. Slanginspectie elke 6 maanden — hydraulische slang heeft een beperkte levensduur, ongeacht de staat waarin deze verkeert. De meeste fabrikanten adviseren een maximale levensduur van 6 jaar vanaf de productiedatum of 4 jaar in gebruik, afhankelijk van wat zich het eerst voordoet.
5. Jaarlijks testen van overdrukventielen - PRV's kunnen afdrijven, blijven hangen of klapperen. Een PRV die 20 bar onder het instelpunt opent, verspilt energie en beperkt de systeemprestaties; een die gesloten blijft zorgt voor overdruk van het systeem tijdens het afslaan van de actuator.
6. Thermische beeldvorming tijdens bedrijf — Infraroodcamera's identificeren snel hotspots bij gedeeltelijk geblokkeerde kleppen, fittingen met hoge weerstand of vervuiling van de warmtewisselaar die temperatuurmeters alleen niet kunnen lokaliseren.

Proactief onderhoud aan een hydraulisch aggregaat is vrijwel altijd goedkoper dan reactieve reparatie. Het vervangen van een pomp op een HPU van 200 kW kan £ 8.000 tot 15.000 aan onderdelen en arbeid kosten. De verloren productie tijdens ongeplande stilstand tijdens het wachten op onderdelen en technici bedraagt ​​doorgaans meer dan £ 50.000 per dag in continu-procesindustrieën, waardoor zelfs agressieve preventieve onderhoudsprogramma's zeer kosteneffectief zijn.
