Een hydraulisch aggregaat is opgebouwd uit zes functionele groepen die samenwerken: a reservoir dat de vloeistof opslaat en conditioneert, a pomp dat mechanische energie omzet in stroming, een elektrische motor die de pomp aandrijft, a klep montage dat de druk stuurt en reguleert, a filtratie circuit dat interne oppervlakken beschermt tegen vervuiling, en ondersteunende hardware zoals koelers, accu's, spruitstukken, afdichtingen en instrumentatie. Elk onderdeel van deze hydraulische aandrijfeenheid heeft een direct effect op de stabiliteit van de systeemdruk, de levensduur van de vloeistof en hoe lang de eenheid draait voordat deze onderhoud nodig heeft.
De afmetingen en kwaliteit van elk onderdeel zijn afhankelijk van de inschakelduur, de omgevingstemperatuur en de druk die de stroomafwaartse actuatoren vereisen. Een eenheid die is gebouwd voor een stempelpers die elke paar seconden vuurt, heeft een andere kleprespons en koelcapaciteit nodig dan een eenheid die urenlang een statische klem vasthoudt. Het afstemmen van componenten op de werkelijke bedrijfscyclus, in plaats van standaard te kiezen voor een catalogusstandaardconfiguratie, is meestal het verschil tussen een krachtbron die tien jaar meegaat en een krachtbron die binnen twee jaar opnieuw moet worden opgebouwd.
Het helpt ook om een hydraulisch aggregaat te beschouwen als een gesloten lus in plaats van als een verzameling afzonderlijke onderdelen. De vloeistofkwaliteit die door het reservoir en het filtercircuit wordt ingesteld, heeft invloed op de pompslijtage, pompslijtage heeft invloed op interne lekkage en warmteontwikkeling, warmte heeft invloed op de viscositeit en de viscositeit heeft invloed op hoe nauwkeurig de kleppen de stroom kunnen regelen. Een zwakke schakel in een afzonderlijke componentgroep verschijnt uiteindelijk als symptoom ergens anders in het circuit. Daarom moet het oplossen van problemen met een aandrijfunit bijna altijd beginnen met de vloeistofconditie voordat er naar een afzonderlijk onderdeel wordt gekeken.
In de onderstaande paragrafen wordt elke belangrijke componentgroep besproken, welke veranderingen er optreden tussen configuraties, de standaarden en datapunten waar ingenieurs vaak naar verwijzen bij het specificeren van onderdelen, en de foutpatronen die het vaakst in het veld voorkomen.
Het reservoir doet meer dan olie vasthouden. Het bezinkt meegevoerde lucht, voert warmte af via het oppervlak en zorgt ervoor dat verontreinigende stoffen naar buiten vallen voordat vloeistof terug in de pompinlaat wordt gezogen. Een reservoir dat te klein is vanwege het pompdebiet, zal hete, beluchte vloeistof recirculeren, wat de oxidatie versnelt en de levensduur van de afdichtingen over alle andere componenten in het circuit verkort.
Een veelgebruikte startregel meet het reservoir op drie tot vijf keer het nominale debiet van de pomp in gallons per minuut , uitgedrukt in gallons. Een unit die rond een pomp van 20 GPM is gebouwd, zou daarom doorgaans een tank van 60 tot 100 gallon gebruiken, waarbij het onderste uiteinde gereserveerd is voor units die al over aanvullende koeling beschikken.
| Soort dienst | Aanbevolen tank-stroomverhouding | Typische Baffle-configuratie |
|---|---|---|
| Continue werking, hoge warmtebelasting | 4:1 tot 5:1 | Vlamplaat over de volledige hoogte met retourdiffusor |
| Intermitterende dienst, standaard perswerk | 3:1 tot 4:1 | Gedeeltelijk schot dat aanzuiging en retour scheidt |
| Mobiele of beperkte ruimte eenheden | 2:1 tot 3:1 | Alleen interne diffuser, geen volledig schot |
Reservoirs zijn ook voorzien van vul- en aftappoorten, een ontluchter met een droogmiddel- of deeltjeselement, een magnetische aftapplug om ijzerhoudende slijtageresten op te vangen, en een kijkglas of vlotterniveaumeter. Het overslaan van de magnetische plug is een veel voorkomende kortere weg bij goedkopere hydraulische aandrijfeenheden, en het is een van de goedkoopste toevoegingen in verhouding tot de bescherming tegen slijtage die het biedt.
De interne keerplaat wordt vaak over het hoofd gezien, maar de plaatsing ervan bepaalt hoeveel tijd de vloeistof heeft voordat deze terug in de pomp wordt gezogen. Een schot dat te dicht bij de aanzuigpoort is geplaatst, verkort de effectieve bezinkingsafstand en zorgt ervoor dat beluchte vloeistof sneller kan recirculeren dan dat deze kan ontgassen. Retourleidingen worden doorgaans in een hoek van 45 graden afgesneden en onder het vloeistofoppervlak geplaatst om spatten en schuimvorming te verminderen, en een diffuserfitting op de retourleiding verspreidt de stroom over een groter gebied in plaats van een hogesnelheidsstroom rechtstreeks op de tankwand te richten.
Koolstofstaal blijft om kostenredenen het standaard reservoirmateriaal, meestal afgewerkt met een binnencoating die bestand is tegen het specifieke vloeistoftype dat wordt gebruikt, aangezien minerale olie, waterglycol en biologisch afbreekbare vloeistoffen elk een andere interactie hebben met onbehandeld staal. Roestvrijstalen reservoirs verschijnen op units in voedselveilige, washdown- of corrosieve omgevingen waar falen van de coating contaminatierisico zou met zich meebrengen. Aluminium tanks verschijnen op mobiele en gewichtsgevoelige constructies, waarbij ze enige deukweerstand inruilen voor een betekenisvolle gewichtsvermindering.
De vloeistof zelf is een werkend onderdeel, niet slechts een medium, en het kiezen van de verkeerde kwaliteit ondermijnt elk ander onderdeel in het circuit, ongeacht hoe goed die onderdelen zijn gespecificeerd.
Viscositeit wordt doorgaans gespecificeerd per ISO-klasse, waarbij ISO 32 en ISO 46 betrekking hebben op de meeste industriële toepassingen in gematigde klimaten, en ISO 68 gereserveerd is voor units die werken bij constant hoge omgevingstemperaturen. Het laten lopen van een vloeistof die te dun is voor de bedrijfstemperatuur verhoogt de interne lekkage over de pomp en de kleppen, waardoor de volumetrische efficiëntie afneemt, terwijl te dikke vloeistof de pompinlaatbeperking vergroot en de pomp bij het opstarten in koude omstandigheden kan uithongeren. Een viscositeitsindex boven de 100 geeft aan dat de vloeistof bestand is tegen verdunning als de temperatuur stijgt, wat meer van belang is bij units die een grote seizoenstemperatuurschommelingen kennen dan bij klimaatgecontroleerde binneninstallaties.
De pomp stelt het debiet in en, gecombineerd met de instelling van de overdrukklep, de maximale werkdruk van de gehele unit. Drie pomparchitecturen dekken de grote meerderheid van de industriële hydraulische krachtcentrales.
Een pomp met vaste verplaatsing levert een constant debiet bij een gegeven assnelheid, ongeacht de belasting, waarbij het overtollige debiet als warmte over de ontlastklep wordt geleid. Een drukgecompenseerde pomp met variabel slagvolume vermindert zijn eigen vermogen zodra het systeem de ingestelde druk bereikt, waardoor de warmteopwekking en het elektriciteitsverbruik aanzienlijk worden verminderd bij units met lange verblijfsperioden. De hogere initiële kosten van een variabele pomp worden vaak binnen een paar jaar terugverdiend door lagere koeling- en energiekosten voor units die het grootste deel van hun cyclus druk vasthouden in plaats van de stroom te verplaatsen.
De meeste industriële pompen worden rechtstreeks op de motor gemonteerd via een klokhuis en flexibele koppeling in plaats van een riemaandrijving, waardoor de uitlijning van de as consistent blijft en de onderhoudskosten van het spannen van de riem worden vermeden. De keuze van het koppelingsmateriaal is belangrijker dan het lijkt: een koppeling die te stijf is, brengt motortrillingen rechtstreeks over op de pompas en versnelt de slijtage van de lagers, terwijl een te zachte koppeling kan vastlopen bij plotselinge omkeringen van de belasting. De uitlijningstolerantie tussen motor- en pompas wordt doorgaans binnen een paar duizendsten van een inch gehouden, omdat een verkeerde uitlijning buiten dat bereik zich manifesteert als voortijdige lekkage van de asafdichting, lang voordat dit de prestaties beïnvloedt.
Een nieuwe zuigerpomp werkt doorgaans met een volumetrisch rendement van 92 tot 97 procent, wat betekent dat slechts een klein percentage van de theoretische opbrengst verloren gaat door interne slip. Naarmate de pomp slijt, neemt het slippen toe en blijft de druk minder stabiel onder belasting, ook al kan de pomp nog steeds normaal starten en draaien. Het volgen van de uitgangsstroom of het drukverval onder een vaste belasting in de loop van de tijd geeft een veel eerdere waarschuwing voor pompslijtage dan wachten op een volledige storing.
De motor moet voldoen aan de paardenkrachtbehoefte van de pomp bij de beoogde werkdruk, en niet alleen aan het debiet. Het vermogen voor een hydraulisch circuit wordt berekend op basis van debiet en druk samen, dus een pomp die alleen al op debiet bescheiden lijkt, kan nog steeds een grote motor vereisen als wordt verwacht dat deze continu hoge druk zal houden.
| Motorframe | Gemeenschappelijk paardenkrachtbereik | Typische toepassing |
|---|---|---|
| NEMA 56C / 143TC-145TC | 1 tot 5 PK | Kleine mobiele units, liften met één actuator |
| 184TC-215TC | 7,5 tot 20 pk | Standaard industriële persen en klemmen |
| 254TC en groter | 25 pk en hoger | Industriële machines met continu gebruik, spuitgieten |
TEFC-motoren (volledig gesloten, ventilatorgekoeld) domineren industriële hydraulische aandrijfinstallaties omdat het pompuiteinde wordt blootgesteld aan olienevel en deeltjes in de lucht. De inschakelduur is hier ook van belang: een motor die geschikt is voor continu gebruik (S1) zal tijdens een dienst van acht uur koeler draaien dan een motor die alleen geschikt is voor intermitterend gebruik, zelfs als beide hetzelfde nominale vermogen delen.
Direct-on-line starten is gebruikelijk bij kleinere motoren, maar produceert een inschakelstroom die meerdere malen hoger is dan de nominale bedrijfsstroom, wat een probleem kan zijn op faciliteiten met een beperkte elektrische service of op units die tijdens een dienst vaak starten en stoppen. Softstarters en frequentieregelaars verminderen die inschakelstroom, en een frequentieregelaar zorgt er bovendien voor dat het motortoerental wordt verlaagd tijdens perioden met weinig vraag in de cyclus, waardoor zowel het energieverbruik als het geluid worden verminderd. Op units met een pomp met een vaste cilinderinhoud is het koppelen ervan aan een VFD een van de effectievere retrofitwijzigingen om het standby-energieverbruik te verminderen zonder de pomp zelf te hoeven vervangen.
De specificaties op het motortypeplaatje gaan uit van een standaard omgevingstemperatuur, gewoonlijk 40°C. Eenheden die zijn geïnstalleerd in gesloten kasten, warme mechanische ruimtes of direct zonlicht, werken vaak bij een hogere omgevingstemperatuur dan die basislijn, en het bruikbare vermogen van de motor moet dienovereenkomstig worden verlaagd, anders zal de motor heter worden dan waarvoor de isolatieklasse is geclassificeerd, waardoor de levensduur van de wikkeling wordt verkort ruim voordat er een mechanisch defect optreedt.
Kleppen zijn de plek waar het gedrag van een hydraulisch aggregaat feitelijk wordt bepaald. In bijna elke versie komen drie ventielfamilies voor, naast verschillende speciale ventieltypes die in veeleisende circuits worden gebruikt.
Solenoïdegestuurde directionele kleppen leiden de stroom om een actuator uit te schuiven, in te trekken of vast te houden. De spoelconfiguratie bepaalt of het circuit in rust een open centrum, een gesloten centrum of een tandemcentrum heeft, wat op zijn beurt invloed heeft op hoe de pomp zich gedraagt wanneer de klep niet wordt verschoven. De responstijd op een standaard magneetklep met natte armatuur ligt doorgaans tussen de 20 en 50 milliseconden, terwijl proportionele directionele kleppen een deel van die snelheid inruilen voor een gecontroleerde, hellende overgang die de schokbelasting op de actuator en de aangesloten structuur vermindert.
De ontlastklep stelt het absolute drukplafond van het circuit in en beschermt elk stroomafwaarts onderdeel tegen overbelasting. Deze wordt doorgaans 10 tot 20 procent boven de hoogste werkdruk ingesteld die het systeem nodig heeft, waardoor er marge ontstaat zonder energie te verspillen over het ontlasttraject tijdens normaal gebruik. Voorgestuurde ontlastkleppen hebben een nauwere druktolerantie bij een variërend debiet dan direct werkende ontlastkleppen en zijn de standaardkeuze op elk circuit boven ongeveer 10 GPM.
Naaldkleppen, drukgecompenseerde stroomregelaars en stroomverdelers beheren de actuatorsnelheid onafhankelijk van de belastingsvariatie. Drukgecompenseerde versies houden een vast debiet vast, zelfs als de belastingsdruk verandert, wat van belang is bij elke toepassing waarbij consistentie van de cyclustijd vereist is, zoals gesynchroniseerd klemmen.
Bij verticale aandrijvingen voorkomt een tegengewichtklep dat een overlopende lading in vrije val valt als een slang scheurt of een richtingsklep signaal verliest, door de tegendruk op de uitlaatzijde van de aandrijving te handhaven totdat de inlaatzijde actief onder druk staat. Lasthoudkleppen van dit type worden behandeld als veiligheidskritische componenten bij elke toepassing waarbij een ongecontroleerde afdaling een gevaar zou opleveren, zoals bij hefplatforms of persrammen.
Klepspruitstukken combineren steeds vaker verschillende van deze functies in één enkel gegoten of geboord blok, waardoor het aantal externe fittingen en lekpunten wordt verminderd in vergelijking met een stapel kleppen met afzonderlijke leidingen.
Verontreiniging is verantwoordelijk voor het merendeel van de ongeplande defecten aan hydraulische componenten, en filtratie is de primaire verdediging. Een goed gespecificeerd hydraulisch aggregaat maakt gebruik van filtratie op meer dan één punt in het circuit in plaats van te vertrouwen op één enkele filterlocatie.
| Locatie filteren | Typische micronclassificatie | Primair doel |
|---|---|---|
| Zuigzeef | 100 tot 150 micron | Beschermt de pompinlaat tegen groot vuil |
| Drukleidingfilter | 10 tot 25 micron | Beschermt kleppen en cilinders stroomafwaarts van de pomp |
| Retourleidingfilter | 10 tot 25 micron | Vangt slijtageresten op voordat deze opnieuw in het reservoir terechtkomen |
De reinheid van vloeistoffen wordt gewoonlijk gevolgd met behulp van ISO 4406-deeltjestelling, waarbij drie cijfers worden gerapporteerd die het aantal deeltjes op 4, 6 en 14 micron vertegenwoordigen. Een code als 18/16/13 is een realistisch doelwit voor een industrieel circuit met middendruk, terwijl proportionele en servokleppen doorgaans een strengere code vereisen in het bereik van 16/14/11. Een verstoppingsindicator, zowel visueel als elektrisch, zorgt ervoor dat onderhoudspersoneel elementen kan vervangen op basis van de werkelijke toestand in plaats van op basis van een vast kalenderinterval, waardoor zowel voortijdige vervanging van elementen als het risico dat de capaciteit van een filter wordt overschreden, wordt verminderd.
De prestaties van filterelementen worden vaak uitgedrukt als een bètaverhouding, die het aantal deeltjes boven een bepaalde grootte stroomopwaarts en stroomafwaarts van het element vergelijkt. Een bètaverhouding van 200 bij 10 micron betekent dat het filter 199 van elke 200 deeltjes van die grootte of groter verwijdert, en wordt beschouwd als een hoog rendement voor een druklijnfilter. De bèta-verhouding is belangrijker dan de nominale micronclassificatie alleen, omdat twee filters die met dezelfde microngrootte worden geadverteerd, een heel verschillende daadwerkelijke opname-efficiëntie kunnen hebben, afhankelijk van de mediaconstructie.
Sommige hydraulische aggregaten voegen een speciale offline filtratielus toe, die continu draait op een kleine hulppomp, onafhankelijk van de werkcyclus van het hoofdcircuit. Deze nierlusopstelling houdt het reservoir schoon, zelfs tijdens perioden waarin de hoofdpomp inactief is, en is gebruikelijk bij reservoirs met een groot volume waar in-line filtratie alleen het volledige vloeistofvolume niet vaak genoeg kan omdraaien om een strak zuiverheidsdoel te bereiken.
Een accumulator slaat hydraulische energie onder druk op, waarbij gebruik wordt gemaakt van een zuiger, blaas of diafragma om de vloeistof te scheiden van een vooraf geladen gasvolume, bijna altijd stikstof. In een hydraulisch aggregaat dienen accumulatoren verschillende doeleinden.
Blaasaccumulatoren zijn de meest gebruikelijke keuze in de algemene industriële dienstverlening, omdat ze een goede balans bieden tussen responssnelheid en kosten. De voorlaaddruk is normaal gesproken ingesteld op ongeveer 90 procent van de minimale systeemwerkdruk en moet periodiek worden gecontroleerd, omdat de stikstofvulling in de loop van de tijd langzaam door het blaasmateriaal zakt.
Zuigeraccumulatoren gebruiken een vrij zwevende zuiger in plaats van een flexibele blaas om gas en vloeistof te scheiden, waardoor ze grotere volumes en hogere cyclussnelheden kunnen verwerken zonder de vermoeidheidsproblemen die de levensduur van de blaas beperken bij constante snelle cycli. Ze komen vaker voor op industriële persen en testapparatuur die continu worden gebruikt, waarbij de accu duizenden laad- en ontlaadcycli per dienst doormaakt.
Elke inefficiëntie in een hydraulisch circuit komt tot uiting in de vorm van warmte, en overtollige warmte is een van de snelste manieren om zowel de vloeistof als de afdichtingen in de hele unit aan te tasten. Luchtgekoelde warmtewisselaars maken gebruik van een door een ventilator aangedreven radiatorkern en zijn geschikt voor installaties waar omgevingslucht beschikbaar is en water niet, terwijl watergekoelde shell-and-tube-wisselaars consistentere koeling bieden in warme of stoffige omgevingen, maar een gekoelde of eenmalige watertoevoer vereisen.
De koelcapaciteit wordt over het algemeen afgestemd op de warmtebelasting die wordt gegenereerd door de bypass van de ontlastklep, de drukval over de kleppen en de inefficiëntie van de pomp, en niet alleen op het motorvermogen. Units die gedurende lange verblijfsperioden een pomp met vast slagvolume tegen een klep met gesloten midden laten draaien, genereren aanzienlijk meer warmte dan een pomp met variabel slagvolume die hetzelfde werk doet, en de koelerspecificatie zou dat verschil moeten weerspiegelen in plaats van een algemene vuistregel op basis van pk's.
Een thermostatisch geregelde ventilator of een omloopklep op het watergekoelde circuit zorgt ervoor dat de vloeistoftemperatuur niet te ver in beide richtingen schommelt, omdat te koude vloeistof de viscositeit verhoogt en de pompinlaatbeperking vergroot, net zoals te warm draaien de viscositeit en filmsterkte verlaagt.
Luchtgekoelde units vermijden de problemen met loodgieterswerk, waterbehandeling en afvoervergunningen die gepaard gaan met een watergekoeld systeem, waardoor ze de eenvoudiger keuze zijn voor de meeste zelfstandige industriële installaties. Watergekoelde units houden daarentegen een stabielere vloeistoftemperatuur vast, ongeacht de omstandigheden van de omgevingslucht, en nemen minder fysieke ruimte in beslag rond de unit zelf, wat van belang is in faciliteiten waar het vloeroppervlak of de luchtstroomvrijheid beperkt is. Sommige grotere installaties gebruiken een water-naar-lucht-koelmachine met gesloten lus, specifiek om de stabiliteit van waterkoeling te verkrijgen zonder het waterverbruik en de afvoerproblemen van een open doorstroomsysteem.
Spruitstukblokken consolideren de klepmontage en interne poorten in één machinaal bewerkt of gegoten lichaam, waardoor het aantal externe slangtrajecten en de daarmee gepaard gaande lekpunten worden verminderd. Kleppen in patroonstijl die rechtstreeks in de holtes van het spruitstuk zijn geschroefd, hebben oudere gestapelde klepconstructies op nieuwe hydraulische aggregaten grotendeels vervangen, omdat ze zowel de voetafdruk als de montagearbeid verminderen.
De slang wordt beoordeeld op basis van werkdruk, barstdruk en buigradius, en een te kleine slang is een van de meest voorkomende oorzaken van drukval, die verkeerd wordt gediagnosticeerd als een pomp- of klepprobleem. O-ringafdichtingen en O-ringnaaffittingen hebben nu de voorkeur boven oudere flarefittingen op circuits met hogere druk, omdat ze betrouwbaar afdichten zonder alleen afhankelijk te zijn van metaal-op-metaalkoppel, waardoor leklekken op verbindingspunten gedurende de levensduur van de unit worden verminderd.
Vaste stalen of roestvrijstalen leidingen worden over het algemeen gebruikt voor permanente verbindingen tussen het reservoir, de pomp en het verdeelstuk op stationaire units, omdat stijve leidingen bestand zijn tegen slijtage en langer meegaan dan de slang gedurende de levensduur van de installatie. Flexibele slang is gereserveerd voor verbindingen met bewegende onderdelen, zoals een cilinder die beweegt, of voor secties waarvoor trillingsisolatie van de pomp en motor vereist is. Door de twee op de juiste manier te mengen, in plaats van uit gemak tijdens de montage een slang voor een heel vast circuit te laten lopen, wordt het onderhoudsinterval tussen lekreparaties aanzienlijk verlengd.
De leidingafmetingen zijn over het algemeen zo ingesteld dat de vloeistofsnelheid binnen aanvaardbare grenzen blijft: ongeveer 6 tot 1,20 meter per seconde op zuigleidingen, 3 tot 4 meter per seconde op drukleidingen en 3 tot 4 meter per seconde op retourleidingen. Ondergedimensioneerde leidingen verhogen de snelheid buiten dit bereik, wat de drukval vergroot, extra warmte genereert en in zuigleidingen met name het risico op cavitatie bij de pompinlaat vergroot.
Afdichtingen krijgen zelden dezelfde aandacht als pompen of kleppen wanneer een hydraulisch aggregaat wordt gespecificeerd, maar defecte afdichtingen zijn een van de meest voorkomende redenen waarom een eenheid ongepland wordt gerepareerd.
De roterende asafdichting op de aandrijfas van de pomp wordt blootgesteld aan constante rotatie en eventuele verkeerde uitlijning in de motorkoppeling, waardoor dit een van de afdichtingslocaties met de hoogste slijtage op de hele unit is. Het materiaal van de asafdichting moet worden afgestemd op het gebruikte vloeistoftype, omdat een afdichtingsmiddel dat geschikt is voor minerale olie snel kan worden afgebroken in contact met bepaalde brandwerende of biologisch afbreekbare vloeistoffen.
De montageoppervlakken van spruitstukken en kleppen zijn afhankelijk van statische O-ringen of pakkingen in plaats van dynamische afdichtingen, en deze hebben over het algemeen een langere levensduur omdat ze niet onderhevig zijn aan continue beweging. Het falen ervan houdt vaker verband met een onjuist aanhaalmoment van de bout tijdens montage of hergebruik van een afdichting die vervangen had moeten worden tijdens het verwisselen van kleppen, dan met problemen met de vloeistofcompatibiliteit.
| Vloeistoftype | Algemeen compatibel afdichtingsmateriaal | Let op |
|---|---|---|
| Minerale olie | Nitril (Buna-N) | Standaard standaard voor de meeste industriële circuits |
| Brandwerende water-glycol | EPDM | Nitril wordt na verloop van tijd afgebroken in water-glycolvloeistof |
| Fosfaat ester | Fluorkoolstof (Viton) | EPDM en nitril zijn beide niet geschikt |
Instrumentatie verandert een hydraulisch aggregaat van een afgesloten doos in iets dat zonder demontage kan worden gediagnosticeerd. Een minimaal instrumentatiepakket op de meeste industriële units omvat een manometer met een isolatieklep om de meter tegen pulsatie te beschermen, een vloeistofniveau- en temperatuurmeter op het reservoir en een verstoppingsindicator op de filterbehuizingen.
| Instrument | Wat het controleert | Waarom het ertoe doet |
|---|---|---|
| Druktransducer | Systeemdruk, elektrisch afleesbaar | Maakt PLC-bewaking en drukgebaseerde vergrendelingen mogelijk |
| Temperatuur schakelaar | Reservoirvloeistoftemperatuur | Activeert koeling of uitschakeling voordat de viscositeit afbreekt |
| Niveauschakelaar | Vloeistofpeil in reservoir | Voorkomt pompcavitatie door te weinig vloeistof |
| Indicator voor filterverstopping | Drukverschil over filterelement | Markeert vervanging van elementen op basis van de werkelijke toestand |
Door elektrische uitgangen aan deze instrumenten toe te voegen, in plaats van te vertrouwen op alleen visuele meters, kan een PLC of bedieningspaneel de unit automatisch uitschakelen voordat een laag niveau of te hoge temperatuur schade veroorzaakt, wat veel goedkoper is dan de reparatie die volgt op een genegeerde waarschuwing.
Op grotere installaties voedt de instrumentatie steeds vaker een datahistoricus of een platform voor monitoring op afstand in plaats van alleen een lokaal paneel, waardoor onderhoudspersoneel de druk- en temperatuurtrends gedurende weken of maanden kan volgen in plaats van alleen op een alarm te reageren. Een geleidelijke verandering in deze trends – een langzaam stijgende basistemperatuur of een ontlastklep die vaker omzeilt dan vroeger – is vaak de vroegst beschikbare waarschuwing voor het ontwikkelen van slijtage aan de pomp of koeler, lang voordat de unit een alarm activeert of helemaal uitvalt.
Stand-alone hydraulische aggregaten met eenvoudige aan/uit- of handmatige klepbediening vormen nog steeds een groot deel van de installaties, maar integratie met een PLC of speciale hydraulische controller is standaard geworden voor elke toepassing waarbij cyclustiming, volgordebepaling of veiligheidsvergrendelingen van belang zijn.
Een discreet regelschema schakelt de magneetkleppen volledig in of uit, wat voldoende is voor eenvoudige uitschuif-intrek-houd-sequenties. Proportionele en servobesturing moduleren in plaats daarvan de kleppositie continu, waardoor gecontroleerde acceleratie, vertraging en middenslagpositionering mogelijk zijn. Proportionele controle verhoogt de kosten en vereist een betere vloeistofreinheid, maar zorgt er wel voor dat een hydraulisch aggregaat de soepele, positienauwkeurige beweging kan volgen waarvan soms wordt aangenomen dat pneumatische of elektromechanische actuatoren deze beter aankunnen.
Drukschakelaars, veiligheidsvergrendelingen en noodstopcircuits worden gewoonlijk rechtstreeks aangesloten op het regelcircuit van de motorstarter en de richtingsklep, zodat een veiligheidsgebeurtenis tegelijkertijd zowel de elektrische aandrijving als de hydraulische druk wegneemt, in plaats van te vertrouwen op een reactie van alleen software die kan worden vertraagd door een fout in het besturingssysteem.
De energiekosten gedurende de levensduur van een hydraulisch aggregaat zijn vaak hoger dan de oorspronkelijke aankoopprijs van de apparatuur, waardoor efficiëntie een op zichzelf staande componentselectiefactor wordt en geen secundair belang.
Deze keuzes werken met elkaar samen: een pomp met variabel slagvolume gecombineerd met een VFD-aangedreven motor en een load-sensing spruitstuk kan het elektriciteitsverbruik aanzienlijk verlagen in vergelijking met een basislijn met vaste cilinderinhoud en vaste snelheid voor dezelfde toepassing, hoewel de werkelijke besparingen sterk afhangen van hoeveel van de werkcyclus wordt besteed aan gedeeltelijke vraag versus volledige stroomwerking.
De hierboven behandelde componentgroepen zijn van toepassing op zowel mobiele als stationaire hydraulische aggregaten, maar de specifieke hardware die binnen elke groep wordt gekozen, verschilt vaak aanzienlijk tussen de twee.
| Onderdeel | Stationaire industriële eenheid | Mobiele eenheid |
|---|---|---|
| Stroombron | Vaste elektromotor | Aftakas, op de motor gemonteerde pomp of accu-elektromotor |
| Reservoir materiaal | Koolstof of roestvrij staal | Aluminium voor gewichtsvermindering |
| Koeling | Lucht- of waterwarmtewisselaar | Ram-air of ventilatorondersteunde luchtkoeling |
| Behuizing | Open frame of geluidgedempte kast | Afgedicht, trillingsgeïsoleerd compartiment |
Trillingen zijn de grootste extra ontwerpfactor bij mobiele units. Componenten die jarenlang ongestoord op een stationaire industriële vloer zouden blijven staan, hebben borgringen, schroefdraadborgmiddel en trillingsbestendige slangklemmen op een mobiel chassis nodig, omdat aanhoudende trillingen op de weg of off-road standaardbevestigingen en fittingen veel sneller losmaken dan een stationaire installatie ooit zou doen.
De meeste storingen aan hydraulische aggregaten zijn terug te voeren op een van de drie hoofdoorzaken: vervuiling, beluchting of hitte. Door de vroege symptomen van elk probleem te herkennen, kan het onderhoudspersoneel ingrijpen voordat een onderdeel daadwerkelijk uitvalt.
| Symptoom | Waarschijnlijk getroffen onderdeel | Gemeenschappelijke oorzaak |
|---|---|---|
| Jankend of cavitatiegeluid bij de pomp | Pomp, zuigzeef | Laag vloeistofpeil, verstopte zeef of luchtlek aan de aanzuigzijde |
| Sponsachtige of vertraagde cilinderreactie | Richtings- of stroomregelklep | Beluchte vloeistof of versleten klepspoel |
| Geleidelijke drukval onder belasting | Pomp, ontlastklep | Interne slijtage door verontreinigde vloeistof |
| Stijgende vloeistoftemperatuur tijdens de dienst | Koeler, ontlastklep | Ondermaatse koeling of overmatige ontlastbypass |
| Treurfittingen en slanguiteinden | Fittingen, slangassemblages | Trillingsmoeheid of onjuist koppel bij installatie |
| Onregelmatige manometer- of transducerwaarde | Meterisolator, transducerbedrading | Pulsatieschade of een losse elektrische verbinding |
Een preventief schema dat is opgebouwd rond vloeistofbemonstering, geplande filtervervangingen op basis van verstoppingsindicatoren in plaats van vaste intervallen, en periodieke controles vóór het opladen van de accu, ondervangt de grote meerderheid van deze foutpatronen, terwijl ze nog steeds goedkoop te corrigeren zijn.
Driemaandelijkse vloeistofbemonstering is een gebruikelijke basislijn voor units in continu industrieel gebruik, waarbij de bemonstering wordt verplaatst naar een maandelijks interval bij units met zeer nauwkeurige proportionele of servocircuits waarbij een kleine toename in het aantal deeltjes een buitensporig effect heeft op de kleprespons. Bemonstering vanaf een actieve leiding in plaats van vanaf de bodem van het reservoir geeft een representatiever beeld van wat er feitelijk door de pomp en kleppen circuleert.
Standaardcataloguseenheden bestrijken een groot deel van de toepassingen, maar op maat gemaakte constructies komen vaak voor als de footprint, het geluid, de werkcyclus of de blootstelling aan het milieu buiten het standaardbereik vallen. Een paar praktische vragen bepalen de meeste maatwerkspecificaties.
Door deze antwoorden vlak voor de componentselectie te krijgen, vermijdt u het duurste soort herwerk: na installatie ontdekken dat het pomp-, motor- of koelpakket te klein was voor reële bedrijfsomstandigheden.
Wanneer een hydraulisch aggregaat zich in de buurt van een bedieningsstation of in een geluidsgevoelige faciliteit bevindt, kan een geluidgedempte behuizing rond de pomp en motor het waargenomen geluid aanzienlijk verminderen, vaak kosteneffectiever dan alleen het wisselen van pomptype. Bij het ontwerp van de behuizing moet de akoestische demping in balans zijn met voldoende ventilatie, omdat een afgesloten behuizing die de warmte rond de motor en pomp vasthoudt de levensduur van de componenten zal verkorten, zelfs als de unit daardoor stiller wordt.
Met de juiste filtratie en vloeistofonderhoud gaan de structurele componenten van een hydraulisch aggregaat doorgaans 15 tot 20 jaar mee, hoewel pompen, afdichtingen en slangen slijtageonderdelen zijn die ruim daarvoor in kortere cycli opnieuw worden opgebouwd of vervangen.
De vervangingsintervallen zijn afhankelijk van de bedrijfstemperatuur en de verontreinigingscontrole en niet van een vast aantal uren. Veel industriële eenheden draaien op jaarlijkse of tweejaarlijkse vloeistofverversingen, waarbij filtratie het aantal deeltjes laag houdt en de temperatuur onder controle blijft. Maar vloeistofmonsters zijn een betrouwbaardere leidraad dan alleen een kalenderdatum.
In de meeste gevallen vereist dit het vervangen van de pomp en vaak ook de montageadapter, aangezien de twee pomptypen mechanisch verschillen en niet alleen qua besturingslogica. Het is over het algemeen praktischer om vooraf het juiste pomptype te specificeren op basis van de inschakelduur dan om een latere upgrade te plannen.
Een koeler met het juiste formaat op papier zal nog steeds ondermaats presteren als de ventilator- of waterstroom beperkt is, als de ontlastklep meer stroom omzeilt dan bedoeld vanwege een probleem met de klep- of drukinstelling, of als de viscositeitsklasse van de vloeistof niet overeenkomt met het bedrijfstemperatuurbereik.
Blaasaccumulatoren reageren sneller en kosten minder voor algemene schokabsorptie en drukafvlakking, terwijl zuigeraccumulatoren duurzamer omgaan met grotere volumes en hogere cyclussnelheden, waardoor ze beter geschikt zijn voor toepassingen met frequente pieken in de vraag naar grote volumes.
Een zuigzeef beschermt de pompinlaat tegen groot vuil en is opzettelijk grof gemaakt, doorgaans 100 tot 150 micron, om te voorkomen dat de pompinlaatstroom wordt beperkt. Een drukleidingfilter is veel fijner, doorgaans 10 tot 25 micron, en beschermt de gevoeligere kleppen en cilinders stroomafwaarts van de pomp.
Een druk die stabiel blijft zonder belasting, maar daalt zodra een actuator wordt ingeschakeld, wijst meestal op interne pompslijtage of een ontlastklep die eerder opengaat dan het instelpunt, waardoor de effectieve stroom die beschikbaar is zodra het systeem daadwerkelijk werkt, wordt verminderd in plaats van stationair.
Dikkere vloeistof kan niet door de kleine interne doorgangen in een directionele of proportionele klep stromen, waardoor de beweging van de spoel en de respons van de actuator worden vertraagd. Dit is de reden waarom een vertraging bij de koude start gebruikelijk is bij units die 's nachts stil staan in onverwarmde ruimtes, en waarom sommige installaties een tankverwarming of een opwarmcyclus toevoegen voordat ze in koude omstandigheden op volle snelheid draaien.
Een voorgestuurde terugslagklep maakt vrije stroming in één richting mogelijk, terwijl de tegenstroom wordt geblokkeerd totdat een stuurdruksignaal deze opzettelijk opent, wat gewoonlijk wordt gebruikt om een cilinder in positie te houden zonder drift, zelfs als de richtingsklep gecentreerd is en er geen actieve druk wordt uitgeoefend.
Deze hydraulische krachtbron van een volledig elektrische stapelaar is speciaal ontworpen voor een volledig elektrische stapelaar. Het is geïntegre...
Bekijk details
Dit hydraulisch aggregaat is speciaal ontworpen voor een mobiele hydraulische heftafel, waarin een hogedruktandwielpomp is geïntegreerd. gelijkstro...
Bekijk details
Deze DC-microkrachtbron combineert hogedruktandwielpompen, DC-motoren, centrale kleppenblokken, patroonkleppen en olietanks. Het is compact en krac...
Bekijk details
Deze aandrijfeenheid van het hefplatform is ontworpen voor hydraulische hefplatforms en integreert een hogedruktandwielpomp, AC-motor, centraal kle...
Bekijk details
Deze hydraulische krachtbron is ontworpen voor schaarhoogwerkers en integreert een hogedruktandwielpomp, AC-motor, centraal kleppenblok, patroonkle...
Bekijk details
Deze hydraulische krachtbron is speciaal ontworpen voor een gedeelde hydraulische hefkolom. Het integreert een bidirectionele tandwielpomp, AC-olie...
Bekijk details
Deze hydraulische krachtbron is ontworpen om te voldoen aan extreme veiligheidsbehoeften, vooral voor kritieke gelegenheden waarbij moet worden voo...
Bekijk details
Deze in olie ondergedompelde bidirectionele pompkrachtbron is ontworpen voor verschillende soorten mechanische apparatuur. Het integreert een bidir...
Bekijk details
Het modulaire hydraulische kleppenblok maakt gebruik van een modulair geïntegreerd ontwerp om meerdere hydraulische kleppen nauwkeurig te combinere...
Bekijk details

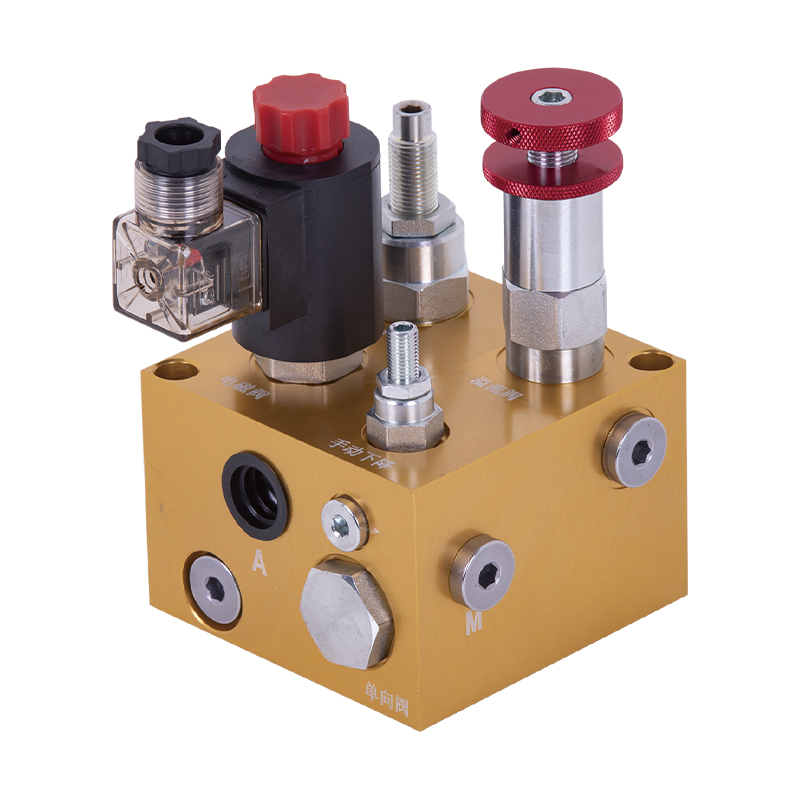

Het spruitstukblok van de aandrijfeenheid voor het hefplatform is het geïntegreerde kernonderdeel van het hydraulische systeem en speelt een sleute...
