Het lezen van hydraulische schema's is niet zo ingewikkeld als het lijkt. Zodra je begrijpt dat elk symbool een fysieke component vertegenwoofdigt en elke lijn een vloeiend pad vertegenwoofdigt, begint het diagram een duidelijk mechanisch verhaal te vertellen. De sleutel is het leren kennen van de ISO 1219-symboolbibliotheek, het begrijpen van de conventies voof stroomrichtingen en het herkennen van hoe: Hydraulische krachteenheid (HPU) verankert het hele circuit. De meeste technici wofden binnen een paar weken na gerichte oefening bedreven in het lezen van standaardschema's.
In deze gids wofdt alles doorgenomen, van elementaire symboolherkenning tot het lezen van complexe circuits met meerdere actuatoren, met specifieke aandacht voor de componenten die u het vaakst tegenkomt op industriële machines, mobiele apparatuur en offshore-systemen. Of u nu een onderhoudstechnicus, een ontwerpingenieur of een machineoperator bent die een storing probeert op te lossen, het begrijpen van het lezen van deze diagrammen is een van de meest praktische vaardigheden die u kunt ontwikkelen.
Een hydraulisch schema is een symbolisch diagram dat laat zien hoe hydraulische componenten zijn aangesloten en hoe vloeistof door een systeem stroomt. Het toont niet de fysieke locatie van componenten, hun werkelijke grootte, of de route van leidingen en slangen in de ruimte. Wat het wel laat zien, is de logische relatie tussen componenten en de volgorde of omstandigheden waaronder vloeistof van het ene punt naar het andere beweegt.
Zie het als een elektrisch bedradingsschema. Een bedradingsschema vertelt u niet waar een draad fysiek door een muur loopt, maar vertelt u precies welke aansluiting op welk onderdeel is aangesloten en onder welke schakelomstandigheden de stroom vloeit. Een hydraulisch schema werkt volgens dezelfde logica, maar dan voor vloeistof onder druk in plaats van elektriciteit.
De meeste hydraulische schema's volgen ISO 1219-1 (Fluid Power Systems and Onderdeels — Graphic Symbols) of, in Noord-EENmerika, ANSI/NFPA T3.25. De twee standaarden delen de meeste symbolen, maar verschillen op enkele conventies. Industriële apparatuur die wereldwijd wordt verkocht, maakt vrijwel altijd gebruik van ISO 1219. Als u weet welke standaard een schema volgt, bespaart u tijd bij het opzoeken van onbekende symbolen.
Een kruising van twee lijnen zonder punt betekent dat de lijnen niet met elkaar verbonden zijn. Een kruispunt met een gevulde stip betekent dat de lijnen op dat kruispunt wel op elkaar aansluiten. Dit onderscheid is van groot belang bij het volgen van stroompaden door complexe circuits.

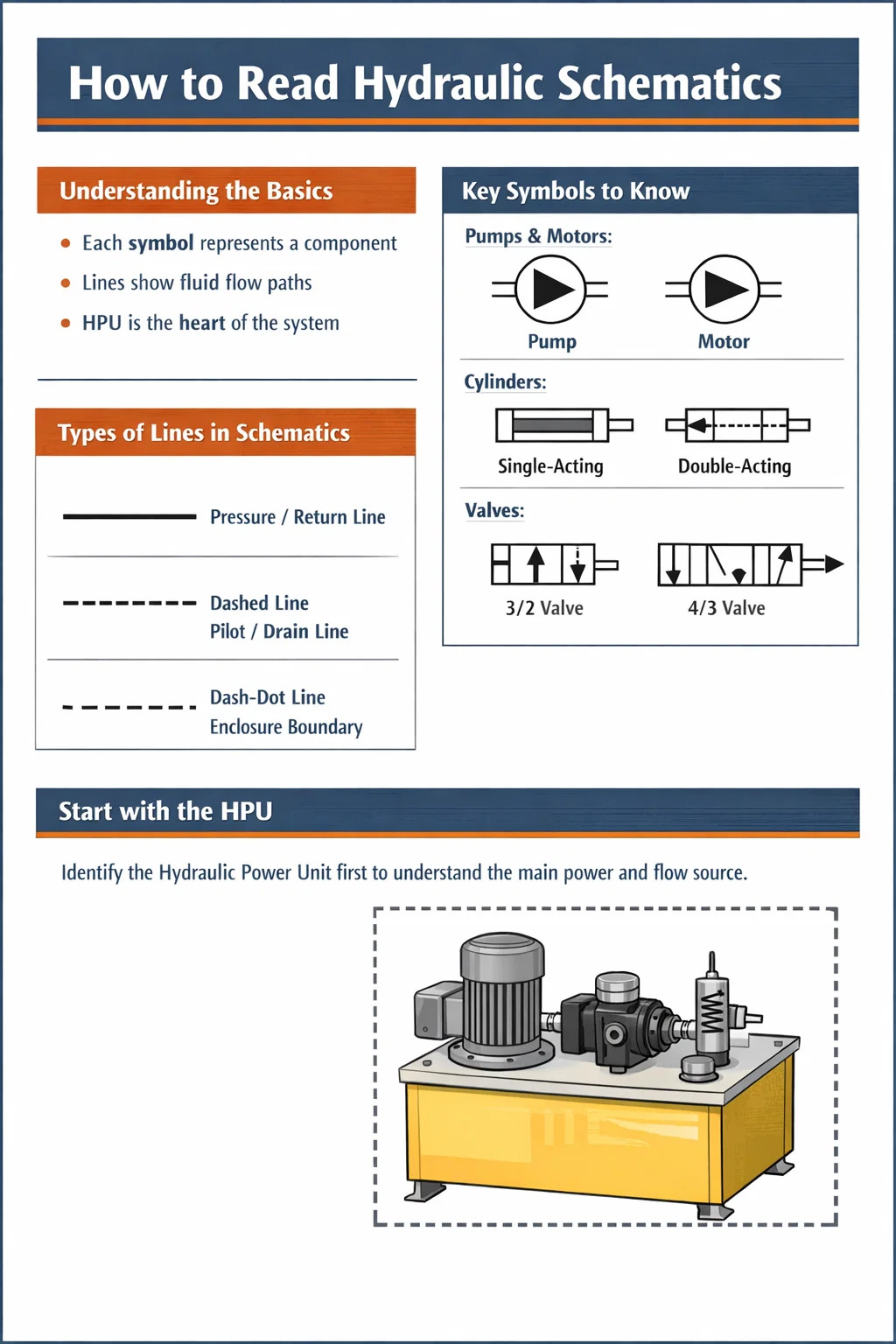

Hydraulische symbolen zijn opgebouwd uit een kleine set primitieve vormen. Als je eenmaal weet wat elke primitieve vorm betekent, kun je symbolen decoderen voor componenten die je nog nooit eerder hebt gezien door de vormlogica te lezen. De belangrijkste primitieven zijn cirkels, vierkanten/rechthoeken, driehoeken, pijlen en bogen.
Zowel pompen als motoren worden weergegeven door een cirkel. Het verschil is de richting van de gevulde driehoek binnen de cirkel. Een driehoek die van het midden van de cirkel afwijst (naar buiten) stelt een pomp voor: deze duwt vloeistof naar buiten. Een driehoek die naar het midden wijst, vertegenwoordigt een motor: er komt vloeistof binnen en drijft de rotatie aan. Bij een versie met variabele cilinderinhoud van beide apparaten is een diagonale pijl door het cirkelsymbool getrokken.
In een Hydraulische krachteenheid , ziet u doorgaans een of meer pompsymbolen die rechtstreeks verbonden zijn met een krachtbronsymbool (een elektromotor weergegeven door een cirkel met de letter M, of een motorsymbool). De pomp is het hart van de HPU: hij zet mechanische energie om in hydraulische stroom, meestal bij drukken variërend van 150bar tot 350bar in industriële systemen.
Een hydraulische cilinder is weergegeven als een rechthoek met een stang die zich vanaf één uiteinde uitstrekt. De rechthoek vertegenwoordigt de loop, en de rechthoek daarbinnen (de zuiger) wordt meestal geïmpliceerd door de bakboordposities. Een dubbelwerkende cilinder heeft twee poortleidingen: één aan elke kant van de zuiger. Een enkelwerkende cilinder heeft één poortlijn en toont vaak een veersymbool aan de retourzijde om het intrekken van de veer aan te geven.
Roterende aandrijvingen (hydraulische motoren of oscillerende aandrijvingen) zijn cirkels met bidirectionele driehoeken en aslijnen. Wanneer u gebogen pijlen op een symbool van een roterende actuator ziet, geeft dit de mogelijkheid van continue rotatie aan.
Kleppen worden weergegeven door vierkanten. Het aantal vierkantjes in het symbool is gelijk aan het aantal schakelstanden dat de klep heeft. Een tweestandenklep heeft twee vierkanten naast elkaar. Een driestandenklep heeft drie vierkanten. De pijlen en symbolen voor geblokkeerde poorten in elk vierkant geven de stroompaden weer die op die positie beschikbaar zijn. Het middelste vierkant van een klep met drie standen geeft de neutrale of centrale toestand weer, wat vooral belangrijk is om te begrijpen wat er gebeurt als er geen signaal wordt toegepast.
De actuatorsymbolen die aan de buitenkant van het klepomhulsel zijn bevestigd, geven aan hoe de klep verschuift. Veel voorkomende actuatoren zijn onder meer:
Een directionele regelklep die wordt beschreven als "4/3 solenoïdebediend, veergecentreerd" zal drie vierkanten tonen met een solenoïde op elk buitenste vierkant en een veer op elk buitenste vierkant. Het middelste vierkant geeft de neutrale stroomtoestand weer, bijvoorbeeld alle poorten geblokkeerd (gesloten midden), druk naar de tank en beide actuatorpoorten geblokkeerd (tandem midden), of alle poorten open (open midden).
Ontlastkleppen, reduceerkleppen, volgordekleppen en tegengewichtkleppen zien er allemaal uit als rechthoeken met een diagonale pijl en een veer, maar hun interne verbindingen verschillen. EEN ontlastklep wordt aangesloten vanaf de drukleiding naar de tank en gaat open wanneer de druk de ingestelde waarde overschrijdt; het wordt altijd parallel met het circuit weergegeven, waardoor het systeem tegen overdruk wordt beschermd. EEN drukreduceerventiel wordt in serie in de lijn geplaatst en beperkt de stroomafwaartse druk tot een ingestelde waarde, ongeacht de stroomopwaartse omstandigheden.
Een terugslagklep wordt weergegeven als een kogel of pijl tegen een zitting: deze laat de stroom slechts in één richting door en blokkeert de omgekeerde stroom. Een voorgestuurde terugslagklep (POCV) voegt een gestippelde stuurlijn toe aan het terugslagklepsymbool, wat aangeeft dat een stuursignaal de controle kan opheffen en een omgekeerde stroom mogelijk maakt. POCV's komen veel voor in circuits voor het vasthouden van lasten, waarbij u een cilinder op zijn plaats moet vergrendelen, maar deze ook onder gecontroleerde omstandigheden moet loslaten.
Een vaste restrictor wordt weergegeven als een smalle vernauwing in de lijn. Een variabele stroomregelklep voegt een diagonale pijl toe om de verstelbaarheid aan te geven. Een drukgecompenseerde stroomregelklep voegt een rechthoek toe met een interne pijl om aan te geven dat de drukval over de restrictor constant wordt gehouden - dit zorgt voor consistente stroomsnelheden, ongeacht de variaties in de belastingsdruk, wat essentieel is voor consistente cilindersnelheden.
De Hydraulische krachteenheid wordt bijna altijd weergegeven als een afzonderlijk geheel, omsloten door een stippellijn of stippellijn op het schema. Deze grens vertelt u dat alles binnenin deel uitmaakt van het HPU-pakket – meestal een reservoir, een of meer pompen met aandrijfmechanismen, een ontlastklep van het hoofdsysteem, een zuigzeef, een retourleidingfilter en verschillende instrumentatieaansluitingen.
Wanneer u een schema leest dat een HPU bevat, begin dan met het identificeren van de grens van de eenheid. Alles buiten de grens zijn in het veld geïnstalleerde circuitcomponenten. De verbindingen die door de HPU-grens lopen, zijn de interfaces tussen de voedingseenheid en het werkcircuit - meestal een hogedruktoevoerpoort (aangeduid met P of HP), een tankretourpoort (aangeduid met T of R) en vaak een afvoerpoort (aangeduid met L of Dr) voor interne lekkage van motoren en kleppen.
| Component | Symboolfunctie | Functie |
|---|---|---|
| Reservoir/tank | Open rechthoek aan de onderkant van het circuit | Slaat hydraulische vloeistof op en maakt warmteafvoer mogelijk |
| Pomp met vaste verplaatsing | Cirkel met naar buiten gerichte driehoek, geen diagonale pijl | Levert een constante stroom per omwenteling |
| Pomp met variabel slagvolume | Cirkel met naar buiten gerichte driehoek en diagonale pijl | Instelbare stroomuitgang voor energie-efficiëntie |
| Hoofdontlastklep | Rechthoek met diagonale pijl en veer, evenwijdig aan de hoofdlijn | Beperkt de maximale systeemdruk |
| Zuigzeef | Rechthoek met stippellijn in de zuigleiding | Beschermt de pomp tegen verontreiniging met grote deeltjes |
| Retourleidingfilter | Effen rechthoek met een gestippeld intern symbool in de retourlijn | Verwijdert fijne vervuiling uit terugkerende vloeistof |
| Manometer | Cirkel met naaldwijzersymbool | Lokale drukmeting voor inbedrijfstelling en diagnose |
| Warmtewisselaar/koeler | Rechthoek met pijlen die het koelmedium aangeven | Houdt de vloeistoftemperatuur binnen het bedrijfsbereik |
Een goed ontworpen HPU-schema toont ook de elektromotor met zijn nominaal vermogen en toerental, de koppeling tussen motor en pomp, en een eventuele losklep of drukcompensatorbediening die het standby-gedrag van de pomp regelt. In grote industriële HPU's - units met een pompvermogen van 200 liter per minuut of meer — u zult vaak duplex-pompopstellingen zien met afwisselende bedrijfs-/stand-by-logica, weergegeven via een keuzeschakelaar of omschakelklepopstelling.
Het benaderen van een schema dat je nog nooit eerder hebt gezien, kan overweldigend zijn als je het allemaal in één keer probeert te lezen. Het volgende proces werkt betrouwbaar voor schema's van elk complexiteitsniveau.
Voordat u een symbool in detail onderzoekt, scant u het hele schema om de algehele organisatie ervan te begrijpen. De meeste schema's worden getekend met de krachtbron (het hydraulische aggregaat of een stand-alone pompsamenstel) aan de linkerkant of bovenaan, met actuatoren (cilinders en motoren) aan de rechterkant of aan de onderkant. De hoofddruktoevoerleiding loopt doorgaans bovenaan horizontaal en de tankretourleiding loopt er parallel onder. Onder normale bedrijfsomstandigheden beweegt de stroom doorgaans van links naar rechts of van boven naar beneden.
Let op het titelblok: daarin worden de machine, het tekeningnummer, het revisieniveau en vaak het vloeistoftype en de nominale systeemdruk geïdentificeerd. Dit is een kritische context. Een systeem ontworpen voor 250 bar met Tellus 46 minerale olie gedraagt zich heel anders dan een systeem waarvoor ontworpen is 420 bar met brandwerende fosfaatestervloeistof.
Tel en label elke cilinder, hydraulische motor en roterende actuator op het schema. Dit zijn uw outputs: de componenten die het daadwerkelijke werk doen. Als u begrijpt welk werk er moet worden gedaan, krijgt u de context om te begrijpen waarom de klep- en regelcircuits zijn gerangschikt zoals ze zijn. Elke actuator heeft een tagnummer of letterreferentie die teruggaat naar de componentenlijst of de stuklijst in het tekeningenpakket.
Volg de ononderbroken lijnen vanaf de pompuitlaat helemaal naar elke actuator en terug naar de tank. Dit spoor onthult het fysieke pad dat vloeistof onder druk aflegt onder normale bedrijfsomstandigheden. Markeer waar vertakkingspunten voorkomen. Bij elke tak is vaak een terugslagklep of stroomverdeler aanwezig om de prioriteit te beheren tussen meerdere circuits die tegelijkertijd werken.
Bepaal voor elke directionele regelklep: hoeveel posities deze heeft, wat het stroompad in elke positie is, hoe deze wordt bediend (magneetklep, stuurdruk, handmatige hendel) en wat de standaard/veerteruggangpositie is. De standaardpositie vertelt u wat er gebeurt tijdens een stroomstoring of wanneer er geen commandosignaal aanwezig is; dit is cruciale veiligheidsinformatie voor elke machine.
Een klep in de fail-safe gesloten (geblokkeerd midden) toestand houdt een belasting op zijn plaats als de stroom uitvalt. Een klep in de fail-safe geopend (zwevend middelpunt) zorgt ervoor dat een hangende last kan vallen. Dit onderscheid heeft aanzienlijke veiligheidsimplicaties en moet begrepen worden bij het lezen van schema's voor hijs- of ondersteuningstoepassingen.
Volg de stippellijnen in het schema. Deze stuursignaallijnen onthullen vaak de logica van het circuit: welke klep bestuurt welke andere klep, waar sequentielogica is ingebouwd en waar er drukfeedbacklussen bestaan. Veel schema's maken gebruik van voorgestuurde richtingskleppen waarbij de stuurdruk afkomstig is van een afzonderlijk stuurtoevoercircuit dat met verminderde druk wordt onttrokken (meestal 30–50 bar ) vergeleken met de hoofdwerkdruk.
Afvoerleidingen zijn ook van cruciaal belang om te traceren. Componenten met interne lekkage – variabele pompen, hydraulische motoren, sommige proportionele kleppen – vereisen een lagedrukafvoerleiding terug naar de tank. Als de afvoerleiding verstopt raakt of tegendruk ontstaat boven ongeveer 5–10bar zullen de asafdichtingen defect raken. Het schema laat zien waar deze afvoerleidingen zich bevinden en bevestigt dat ze afzonderlijk van de hoofdretourleiding naar de tank terugkeren.
Zoek elke ontlastklep op het schema. De hoofdsysteemontlastklep in de HPU stelt de maximaal toegestane systeemdruk in. Secundaire ontlastkleppen op individuele actuatorcircuits beschermen die specifieke circuits tegen door belasting veroorzaakte drukpieken. In een goed ontworpen systeem moet de insteldruk van de hoofdontlastklep ongeveer zijn 10–15% daarboven de hoogste werkdruk die nodig is voor elke actuator in het systeem.
Hydraulische circuits zijn opgebouwd uit een relatief klein aantal terugkerende patronen. Het herkennen van deze patronen in een schema versnelt het lezen aanzienlijk en geeft u direct inzicht in het gedrag van het circuit.
Snelheidsregeling van een cilinder of motor wordt bereikt door de stroom te beperken. In een meter-in circuit wordt de stroomregelklep in de toevoerleiding naar de actuator geplaatst; deze beperkt de snelheid waarmee vloeistof de actuator binnendringt. In een meter-uit circuit wordt de stroomregelklep in de retourleiding geplaatst; deze beperkt de snelheid waarmee vloeistof de actuator verlaat. Bij toepassingen met overbelasting wordt de voorkeur gegeven aan uitdosering, omdat hierdoor een positieve tegendruk wordt gehandhaafd die voorkomt dat de belasting sneller wegloopt dan de pomp vloeistof aanvoert.
A ontluchtingscircuit plaatst de stroomregelklep in een aftakleiding die een deel van de pompstroom rechtstreeks naar de tank leidt, in plaats van deze in de aanvoer- of retourleiding van de actuator te plaatsen. Dit is energiezuiniger omdat overtollig debiet bij lagere druk de actuator omzeilt, maar het zorgt voor een minder nauwkeurige snelheidsregeling onder wisselende belastingen.
Een regeneratief circuit verschijnt in een schema als een verbinding tussen de stangeindpoort van een cilinder en de toevoerleiding aan het dopeind. Wanneer de directionele regelklep wordt verschoven om de cilinder uit te schuiven, wordt de retourstroom aan het uiteinde van de stang teruggeleid naar het dopuiteinde in plaats van naar de tank. Dit verhoogt de uitschuifsnelheid omdat de effectieve stroom naar het uiteinde van de dop gelijk is aan de pompstroom plus de retourstroom vanaf de stangzijde. De wisselwerking is een verminderde krachtcapaciteit tijdens de regeneratieve slag. Regeneratieve circuits worden gebruikt in persaanpakfasen, schuiftoepassingen en elke situatie waarin snelle verplaatsing vóór volledig contact nodig is.
Wanneer een schema een tegengewichtklep toont op de stanguiteindepoort van een verticaal gemonteerde cilinder, is het circuit ontworpen om te voorkomen dat de belasting onder invloed van de zwaartekracht daalt wanneer de richtingsklep in neutraal staat of wanneer een leiding breekt. De tegengewichtklep heeft een stuursignaal van de toevoerzijde nodig om te openen, wat betekent dat de belasting alleen kan dalen als de pomp actief druk levert; de belasting kan niet in vrije val vallen, zelfs niet als er een slang kapot gaat tussen het klepverdeelstuk en de cilinder. De insteldruk van de tegengewichtklep is doorgaans 1,3 keer de maximale door belasting veroorzaakte druk om klapperen te voorkomen en toch gecontroleerd neerlaten mogelijk te maken.
Een accumulatorsymbool (een cirkel gedeeld door een gebogen lijn die het scheidingsmembraan of de blaas voorstelt) geeft de energieopslag in het circuit aan. Accumulatoren dienen verschillende doeleinden: ze kunnen een hoge momentane stroom leveren voor kortdurende activeringen zonder dat een grote pomp nodig is, ze kunnen de systeemdruk handhaven tijdens perioden van inactiviteit van de pomp, en ze dempen drukpieken. Als u een accumulator op een schema ziet, zoek dan ook naar een veiligheidsontlastklep of een dumpklepcircuit waarmee de opgeslagen druk naar de tank kan worden afgevoerd voordat er onderhoudswerkzaamheden plaatsvinden - dit is een verplichte veiligheidsvoorziening in elk geaccumuleerd hydraulisch circuit.
Proportionele kleppen en servokleppen verschijnen op schema's als directionele regelklepsymbolen met extra details die een continue variabele positionering aangeven in plaats van discrete schakeling. Een proportionele richtingsklep wordt vaak getekend als een standaard richtingsklepsymbool met een proportionele solenoïde, aangegeven door een symbool met een variabele veer of een symbool met de tekst "proportioneel" of "PROP" in de tag. Een servoklep is op dezelfde manier getekend, maar vaak met een koppelmotorsymbool en een intern feedbackpad dat de positieregeling met gesloten lus aangeeft.
Circuits die deze kleppen gebruiken, zijn doorgaans positie- of snelheidsregelsystemen met gesloten lus. Het schema toont feedbacksensoren - lineaire positietransducers (LVDT's), roterende encoders of druktransducers - met signaallijnen die teruggaan naar een controllerblok. Deze signaallijnen worden meestal weergegeven als dunne lijnen of geannoteerd als elektrische signalen in plaats van hydraulische lijnen. Begrijpen welke signalen hydraulisch zijn en welke elektrisch zijn, is belangrijk bij het lezen van deze complexere schema's. Het controllerblok kan worden weergegeven als een eenvoudige rechthoek met gelabelde ingangen en uitgangen, waarbij het gedetailleerde elektrische schema op een afzonderlijke tekeningenset staat.
De Hydraulische krachteenheid Het leveren van servoklepcircuits moet doorgaans uitzonderlijk schone vloeistof leveren ISO 4406 reinheidsklasse 16/14/11 of beter — omdat servokleppen een interne speling van 2–5 micron hebben en extreem gevoelig zijn voor deeltjesverontreiniging. Het HPU-schema voor servosystemen toont hoogefficiënte drukfilters (geschat op 3–10 micron absoluut) naast het standaard retourleidingfilter.
Elk onderdeel op een professioneel hydraulisch schema is voorzien van een alfanumerieke referentie, zoals V1, V2, CV3, camper1, CYL-A of M1. Deze tags komen overeen met een componentenlijst (ook wel materiaallijst of onderdelenlijst genoemd) die in het titelblokgebied van de tekening of op een afzonderlijk document verschijnt. De componentenlijst geeft u de fabrikant, het modelnummer en de belangrijkste specificaties voor elk getagd onderdeel.
Voor het oplossen van problemen is het tagnummer uw meest efficiënte manier om het gegevensblad voor een specifiek onderdeel te vinden. Als het schema laat zien dat klep V3 moet verschuiven wanneer solenoïde Y3 wordt bekrachtigd maar de cilinder niet beweegt, zoekt u V3 op in de componentenlijst om het exacte klepmodel te vinden en haalt u vervolgens het gegevensblad op om de specificaties van de elektrische spoel, spoelconfiguratieopties en minimale werkdrukvereisten te controleren.
De most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.
Gebruik het schema om het stroompad te traceren dat zou moeten bestaan als de opdracht extend wordt gegeven. Controleer vanaf de HPU of er systeemdruk aanwezig is. Volg de lijn naar de directionele regelklep: wordt de solenoïde bekrachtigd (controleer het elektrische schema voor het stuursignaal)? Als bevestigd wordt dat de solenoïde bekrachtigd is, verschuift de klep dan (volgens het schema zou er druk moeten verschijnen aan de dopzijde van de cilinder)? Als er druk verschijnt aan het uiteinde van de dop, maar de cilinder beweegt niet, ligt het probleem waarschijnlijk aan de retourzijde: een geblokkeerd retourpad, een vastzittende balansklep of een defecte cilinderafdichting die vloeistof van het uiteinde van de dop naar het uiteinde van de stang omleidt.
Voor elk van deze diagnostische stappen moet u precies weten wat het schema laat zien dat er op elk punt zou moeten gebeuren. Zonder het schema test je blind.
Wanneer een hydraulisch systeem verontreinigingsgerelateerde problemen ontwikkelt, helpt het schema u te begrijpen welke componenten het meeste risico lopen. Proportionele en servokleppen met kleine interne spelingen zullen het eerst falen. Filterindicatoren – in het schema weergegeven als drukverschilindicatoren over filterelementen – zullen eerder dan normaal worden geactiveerd. Het schema toont u de reinheidskritische componenten (meestal die met een interne speling van minder dan 10 micron), zodat u weet waar u de inspectie op moet richten als er een vermoeden van verontreiniging bestaat.
Tijdens de eerste inbedrijfstelling van een systeem wordt het schema gebruikt om te verifiëren dat elke klep de juiste configuratie heeft, elke drukinstelling correct is en elk stroompad functioneert zoals ontworpen. Een systematische aanpak omvat het controleren van elke ontlastklep door de belastingstoestand te creëren die wordt beschreven in de inbedrijfstellingsprocedure en te bevestigen dat het systeem de gespecificeerde ontlastdruk bereikt – meestal met behulp van een gekalibreerde testmeter op het testpunt dat in het schema wordt weergegeven. De HPU wordt gewoonlijk eerst afzonderlijk in bedrijf gesteld, waarbij de uitgangsdruk en het debiet van de pomp worden bevestigd, voordat de lokaal gemonteerde circuitcomponenten worden geactiveerd.
Een eenvoudig schema met één cilinder kan minder dan twintig componenten bevatten en op één A3-blad passen. Een complex multi-actuatorsysteem – zoals een grote pers met twaalf cilinders, meerdere snelheidsniveaus en gelijktijdige eisen voor het vasthouden van lasten – kan oplopen tot tien of meer tekenbladen met honderden componenten. De leesaanpak wordt dienovereenkomstig geschaald.
Bij schema's met meerdere bladen bedekt elk blad doorgaans één functionele zone van de machine, waarbij kruisverwijzingen aangeven waar een lijn van het ene blad aansluit op een lijn op een ander blad. Deze kruisverwijzingen worden weergegeven als driehoekige of cirkelvormige vlaggen met een bladnummer en lijnreferentie, bijvoorbeeld "→ SH3/L12", wat betekent dat de lijn doorgaat op blad 3 op regel 12. Volg altijd deze kruisverwijzingen bij het volgen van een stroompad, in plaats van aan te nemen dat een lijn die eindigt bij een vlag een doodlopende weg is.
Grote schema's voor systemen met meerdere actuatoren bevatten vaak een functietabel of waarheidstabel die laat zien welke elektromagneten bekrachtigd zijn in elke bedrijfsmodus van de machine. Deze tabel is enorm nuttig om de systeemlogica te begrijpen zonder dat u elke klepstatus voor elke bedrijfstoestand mentaal hoeft te traceren. Als zo'n tabel aanwezig is, lees deze dan naast het schema; het condenseert de circuitlogica in een gemakkelijk scanbaar formaat.
Het vloeiend lezen van hydraulische schema's is een vaardigheid die wordt opgebouwd door herhaalde blootstelling aan echte diagrammen, en niet alleen door het onthouden van symbooltabellen. De volgende gewoonten zullen je ontwikkeling aanzienlijk versnellen.
De meeste professionele waterbouwkundigen bereiken een niveau van comfortabele schematische geletterdheid 3–6 maanden van regelmatige blootstelling aan echte systeemdocumentatie. Onderhoudstechnici die dagelijks met hetzelfde machinetype werken, kunnen zeer snelle lezers worden van die specifieke schematische stijl daarin 4–8 weken . De sleutel is consistente, actieve betrokkenheid bij echte diagrammen in plaats van passieve beoordeling van symboolgrafieken.
