Wat is een krachteenheid? Mini hydraulisch aggregaat uitgelegd

Wat is een krachteenheid? Het directe antwoord

Een aandrijfeenheid is een op zichzelf staand systeem dat onder druk staande vloeistofkracht genereert, opslaat en levert om cilinders, motoren en andere actuatoren aan te drijven. In de meeste industriële contexten verwijst de term naar a hydraulische krachtbron (HPU) — een pakket dat een elektrische of door een motor aangedreven pomp, een vloeistofreservoir, kleppen, filters en besturingscomponenten combineert in één geïntegreerd geheel. Wanneer de apparatuur wordt verkleind voor krappe ruimtes, mobiele platforms of taken op bankniveau, wordt dit gewoonlijk een Mini hydraulisch aggregaat .

In tegenstelling tot een standaard hydraulisch systeem waarbij pomp, motor en reservoir als afzonderlijke componenten in een machineframe zijn geïnstalleerd, bundelt een krachtbron alles in één enkele, vooraf geteste module. Dit betekent dat de koper één onderdeelnummer, één bedradingsschema en één montagevoetafdruk ontvangt in plaats van een volledig circuit helemaal opnieuw te ontwerpen.

Kortom: een krachtbron is de "machinekamer" van elk hydraulisch systeem, en een Mini hydraulisch aggregaat is diezelfde machinekamer die klein genoeg is gebouwd om in een schakelkast, een mobiel karretje of een compacte machinebasis te passen.

De term wordt soms losjes in verschillende sectoren gebruikt, dus het helpt om deze te scheiden van aangrenzende concepten. Een hydraulisch aggregaat is niet hetzelfde als een stroomvoorziening (die elektrische stroom levert, geen vloeistofkracht), en ook niet hetzelfde als een op zichzelf staande pomp (die het reservoir, de kleppen en de besturingslogica mist die nodig zijn om onafhankelijk te kunnen werken). Een echte krachtbron is een compleet, kant-en-klaar subsysteem: sluit hem aan op de stroom, sluit de slangen aan en hij is operationeel.

Omdat de definitie eerder op integratie dan op grootte is gericht, strekt hetzelfde kernidee zich uit van een persstation van 200 ton tot een draagbare pomp die wordt gebruikt voor het buigen van pijpen op een bouwlocatie. Wat binnen dat bereik verandert, zijn de verpakking, de verfijning van de besturing en de werkcyclus – en niet het onderliggende principe.

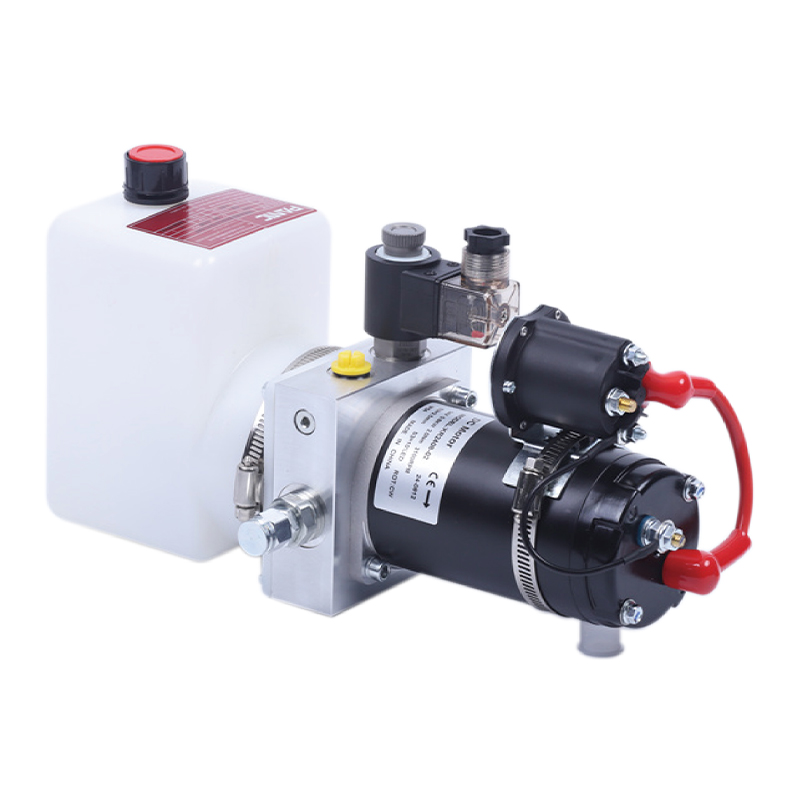

Kerncomponenten binnenin een Mini hydraulisch aggregaat

Elke krachtbron, ongeacht de grootte, deelt dezelfde basisbouwstenen. Wat verandert bij een Mini Hydraulic Power Unit is de schaal, het ontwerp van de behuizing en het integratieniveau.

1. Motor- en pompconstructie

Een compacte elektromotor – doorgaans variërend van 0,5 PK tot 5 PK voor mini-units versus 10 pk of hoger voor standaard industriële units – is direct gekoppeld aan een tandwiel-, schoepen- of zuigerpomp. Tandwielpompen domineren het minisegment omdat ze goedkoop zijn, tolerant zijn voor vervuiling en eenvoudig te onderhouden zijn. De motor-pompkoppeling heeft doorgaans een directe aandrijving om de voetafdruk te minimaliseren, waardoor riemen of versnellingsbakken worden vermeden die lengte en onderhoudspunten zouden toevoegen.

2. Reservoir (tank)

Het reservoir slaat hydraulische vloeistof op, voert warmte af en zorgt ervoor dat lucht en verontreinigingen zich kunnen afscheiden. Mini-eenheden gebruiken vaak tanks ertussen 1 en 10 liter , vergeleken met 40 liter bij standaardunits. Daarom zijn thermisch beheer en vloeistofselectie op kleine schaal belangrijker. Zelfs bij kleine volumes worden schotten in de tank gebruikt om de terugstromende vloeistof te vertragen en meegevoerde lucht de kans te geven te ontsnappen voordat de vloeistof terug in de pomp wordt gezogen.

3. Richtings- en ontlastkleppen

Magneetventielen regelen het stroompad naar de actuator, terwijl ontlastkleppen het systeem beschermen tegen overdruk. Bij mini-voedingseenheden zijn dit vaak cartridge-achtige kleppen die rechtstreeks op het pomphuis zijn aangesloten om ruimte te besparen. Deze veelzijdige aanpak vermindert ook het aantal externe slangaansluitingen, waardoor het aantal potentiële lekpunten afneemt – een belangrijk voordeel bij apparatuur die trilt of beweegt tijdens bedrijf.

4. Filtratie

Omdat minisystemen kleinere spelingen en kleinere openingen hebben, wordt filtratie nog belangrijker. Een retourleidingfilter met een vermogen van 10–25 micron is standaardpraktijk om voortijdige slijtage van precisiecomponenten te voorkomen. Sommige ontwerpen voegen een zuigzeef toe als secundaire beschermingslaag, vooral bij units waarbij regelmatig vloeistof wordt bijgevuld in stoffige omgevingen.

5. Besturingsinterface

Manometers, drukschakelaars en in toenemende mate ingebouwde sensoren voor IoT-gebaseerde conditiebewaking ronden het pakket af, waardoor operators de prestaties kunnen volgen zonder de unit te openen. Op meer geavanceerde mini-units kan een kleine programmeerbare controller de aanlooptijd, verblijftijd en drukinstelpunten automatisch beheren, waardoor een operator niet langer handmatig een meter hoeft te controleren tijdens elke cyclus.

6. Behuizing en montageframe

Omdat ruimte-efficiëntie het hele punt van een mini-unit is, is de behuizing net zo ontworpen als elk ander hydraulisch onderdeel. Aluminium of gecoate stalen frames zijn gebruikelijk, gekozen om het gewicht in evenwicht te brengen met de stijfheid, met montagegaten die zijn gepositioneerd om te passen bij de standaard kar-, kast- of paneelafmetingen die in de doelindustrie worden gebruikt.

Standaard krachtbron versus mini hydraulische krachtbron

De beslissing tussen een full-size en een mini-voedingseenheid komt neer op krachtvereisten, inschakelduur en beschikbare installatieruimte. De onderstaande tabel vat de praktische verschillen samen die kopers het vaakst beoordelen.

Geen van beide formaten is universeel "beter" - een standaard aandrijfeenheid blijft de juiste keuze voor continu zwaarbelaste persen en grote mobiele machines, terwijl een minihydraulische aandrijfeenheid de juiste keuze is wanneer er kracht nodig is, maar de omringende apparatuur, het budget of de werkcyclus een volledige industriële installatie niet kunnen rechtvaardigen.

Pomptypen die worden gebruikt in mini-hydraulische aggregaten

De pomp is het hart van elke aandrijfeenheid en de keuze van het pomptype heeft een direct effect op de kosten, het geluid, de efficiëntie en het drukvermogen. Drie ontwerpen domineren het minisegment.

Tandwielpompen blijven de standaardkeuze voor de meeste mini-hydraulische aggregaten, omdat ze kleine vloeistofverontreinigingen goed verdragen en goedkoop te vervangen zijn. Schottenpompen worden gekozen wanneer lawaai een probleem is, zoals in laboratoria of aangrenzende kantooromgevingen. Zuigerpompen verschijnen in duurdere mini-eenheden waar de drukvereisten groter zijn dan wat een tandwielpomp betrouwbaar kan verdragen, zij het tegen merkbaar hogere kosten per eenheid.

Hoe vloeistof door het systeem stroomt

Als u het stroompad begrijpt, kunt u later gemakkelijker problemen diagnosticeren. In een typische mini-hydraulische aggregaat verloopt de volgorde als volgt:

1. Vloeistof wordt uit het reservoir via een zuigzeef in de pompinlaat gezogen.
2. De pomp brengt de vloeistof onder druk en duwt deze naar de directionele regelklep.
3. De kleproutes stromen in de gewenste richting naar de actuator (cilinder of hydraulische motor).
4. Overmatige druk wordt via de ontlastklep terug naar de tank afgevoerd, waardoor afdichtingen en slangen worden beschermd.
5. Retourvloeistof passeert het retourleidingfilter voordat het opnieuw in het reservoir terechtkomt, klaar voor de volgende cyclus.

Omdat de loodgietersafstand tussen componenten bij een mini-unit zo kort is, is het drukverlies als gevolg van lijnwrijving minimaal – een van de praktische voordelen van een compact, geïntegreerd ontwerp. Kortere runs betekenen ook minder fittingen, wat op zijn beurt het aantal punten vermindert waar een afdichting na verloop van tijd zou kunnen falen.

Op units met proportionele of servogestuurde kleppen voegt het stroompad een feedbacklus toe: een druktransducer rapporteert de werkelijke output terug naar de controller, die de kleppositie in realtime nauwkeurig afstemt in plaats van te vertrouwen op een vaste ontlastinstelling. Dit komt steeds vaker voor bij mini-eenheden die worden gebruikt bij precisieklemmen of testbanktoepassingen waarbij herhaalbare kracht belangrijker is dan ruwe snelheid.

Waar mini-hydraulische aggregaten worden gebruikt

Mini-hydraulische aggregaten verschijnen overal waar ingenieurs hydraulische kracht nodig hebben, maar geen ruimte (of budget) hebben voor een volledig industrieel systeem. Veel voorkomende toepassingen zijn onder meer:

• Heftafels, laadkleppen en schaarhefmechanismen op bestelwagens
• Docklevellers en kleine materiaaloverslagapparatuur
• Mobiel hydraulisch gereedschap zoals draagbare crimpers, persen en trekkers
• Geautomatiseerde testbanken en laboratoriumsimulatie-installaties
• Compacte automatiseringscellen, robotica-grijpers en opspanstations
• Landbouwaanbouwdelen en kleine bedrijfsvoertuigen
• Rolstoelliften en toegankelijkheidsapparatuur op voertuigen voor openbaar vervoer
• Kleine scheepsdekuitrusting zoals compacte lieren en stuurhulpsystemen

De rode draad in al deze toepassingen is de behoefte aan hoge kracht in een klein pakket – iets waar elektrische lineaire actuatoren niet altijd aan kunnen tippen voor dezelfde prijs, vooral wanneer de belasting zwaar is, maar de beweging kort en onregelmatig is.

Belangrijkste specificaties die u moet controleren voordat u koopt

Het selecteren van de juiste voedingseenheid is een kwestie van het afstemmen van de specificaties op de actuator en de werkcyclus die deze zal dienen. Kopers moeten het volgende bevestigen voordat ze een bestelling plaatsen:

De juiste eenheid op maat maken: een uitgewerkt voorbeeld

Maatberekeningen zijn vaak de onderdelen die kopers het meest intimiderend vinden, maar het proces volgt een consistent, herhaalbaar patroon. Overweeg een kleine heftafeltoepassing die vereist is 2.000 kg hefkracht door een cilinder met een boring van 40 mm.

1. Bereken het cilinderoppervlak: bij een boring van 40 mm bedraagt ​​het effectieve zuigeroppervlak ongeveer 12,6 cm².
2. Deel de vereiste kracht door het zuigeroppervlak om de benodigde druk te vinden – in dit voorbeeld ongeveer 1.590 PSI.
3. Voeg daar een veiligheidsmarge van 15–20% aan toe, waardoor de beoogde werkdruk op ongeveer 1.800–1.900 PSI komt.
4. Bepaal de gewenste cilinderlooptijd om het vereiste debiet te berekenen; een snellere lift heeft een hoger debiet nodig, en dus een grotere pomp of een hoger motortoerental.
5. Vergelijk het resultaat met de door de fabrikant gepubliceerde prestatiecurve in plaats van met een enkel specificatiebladnummer, aangezien de werkelijke output varieert afhankelijk van de vloeistofviscositeit en -temperatuur.

Dezelfde aanpak in vijf stappen is van toepassing, of het nu gaat om het dimensioneren van een heftafel, een kleine pers of een mobiel hydraulisch gereedschap: alleen de invoernummers veranderen.

Onderhoudspraktijken die de levensduur verlengen

Omdat een Mini Hydraulic Power Unit een kleiner vloeistofvolume gebruikt, is deze over het algemeen gevoeliger voor vervuiling en hitte dan een groot industrieel systeem. Een paar gewoonten maken een meetbaar verschil in levensduur:

Vloeistofveranderingen en bemonstering

Kleine reservoirs laten de vloeistof vaker ronddraaien in verhouding tot hun volume, waardoor oxidatie en opbouw van deeltjes sneller plaatsvinden. Veel onderhoudsteams nemen elke 500 tot 1.000 bedrijfsuren vloeistofmonsters en vervangen deze volledig volgens een vast schema, in plaats van te wachten op zichtbare achteruitgang.

Filtervervanging

Een verstopt retourfilter dwingt de ontlastklep harder te werken en verhoogt de interne temperatuur. Het vervangen van filterelementen op het door de fabrikant gespecificeerde interval (in plaats van alleen wanneer een verstoppingsindicator wordt geactiveerd) helpt ongeplande stilstand te voorkomen.

Inspectie van afdichtingen en slangen

Omdat mini-units vaak in mobiele of trillingsgevoelige apparatuur worden geplaatst, moeten fittingen vaker worden gecontroleerd op lekken of loskomen dan bij een stationaire industriële pomp. Met een eenvoudige maandelijkse visuele controle van elke fitting en slangleiding worden de meeste lekken opgespoord voordat ze defect raken.

Thermische bewaking

Met een klein vloeistofvolume stijgt de temperatuur snel onder continue belasting. De vloeistoftemperatuur beneden houden 60°C (140°F) in de meeste op minerale olie gebaseerde systemen helpt de viscositeit en de integriteit van de afdichting te behouden.

Bevestigings- en trillingscontroles

Units die op mobiele apparatuur zijn gemonteerd, ondervinden voortdurende trillingen, waardoor montagebouten en elektrische verbindingen na verloop van tijd los kunnen raken. Een periodieke koppelcontrole van bevestigingsmateriaal is een goedkope gewoonte die pompslijtage als gevolg van verkeerde uitlijning voorkomt.

Veelvoorkomende problemen en praktische oplossingen

Kostenfactoren waarmee u rekening moet houden

De prijs van een minihydraulisch aggregaat wordt bepaald door meer dan alleen motorvermogen. Kopers die offertes beoordelen, moeten de volgende kostenfactoren naast elkaar bekijken in plaats van alleen de nominale prijzen te vergelijken:

• Pomptype: tandwielpompen zijn het meest zuinig, zuigerpompen hebben een hogere prijs
• Klepconfiguratie – proportionele en servokleppen kosten meer dan vaste aan/uit-magneetkleppen
• Materiaal en afwerking van de behuizing: corrosiebestendige coatings verhogen de kosten, maar verlengen de levensduur buitenshuis
• Meegeleverde instrumentatie: druksensoren en digitale displays verhogen de eenheidsprijs, maar verkorten de tijd voor toekomstige probleemoplossing
• Certificering en testdocumentatie – fabrieksacceptatietests verhogen de doorlooptijd en kosten, maar verminderen het risico op inbedrijfstelling ter plaatse

De iets hogere initiële kosten voor filtratie, sensoren of corrosiebescherming worden vaak terugverdiend door lagere onderhoudskosten gedurende de levensduur van de unit, vooral in zware of mobiele omgevingen.

Beste praktijken voor installatie

Zelfs een goed gebouwd mini-hydraulisch aggregaat zal ondermaats presteren als deze slecht is geïnstalleerd. Een paar praktijken voorkomen consequent vroege problemen:

Montagerichting

Volg nauwkeurig de door de fabrikant opgegeven oriëntatie; veel kleine reservoirs zijn afhankelijk van door de zwaartekracht gevoede zuigkracht, en als u de unit onder een hoek plaatst, kan dit de pompinlaat uithongeren en cavitatie veroorzaken.

Slanggeleiding

Houd de slangleidingen zo kort en recht als praktisch mogelijk is en vermijd krappe buigradiussen die de doorstroming beperken of spanningspunten creëren die voortijdig bezwijken onder trillingen.

Elektrische voeding

Controleer of de spanning, fase en stroomafname van de motor overeenkomen met de daadwerkelijke voeding op het installatiepunt; ondermaatse bedrading is een veelvoorkomende oorzaak van hinderlijke motoruitschakelingen bij nieuw geïnstalleerde units.

Initiële vloeistofvulling en ontluchting

Vul langzaam en laat de actuator een aantal volledige slagen zonder belasting doorlopen voordat u de unit in gebruik neemt, zodat ingesloten lucht zich een weg uit het systeem kan banen in plaats van later een sponsachtige of vertraagde reactie van de actuator te veroorzaken.

Veiligheidsoverwegingen

Hydraulische systemen slaan energie op onder druk, en een mini-voetafdruk verkleint dat risico niet. Een aantal veiligheidspraktijken zijn specifiek van toepassing op compacte krachtbronnen:

• Maak het systeem altijd volledig drukloos voordat u een fitting loskoppelt, zelfs bij lagedruk-mini-units
• Houd handen en gereedschap uit de buurt van knelpunten veroorzaakt door cilinders en hendels die door het apparaat worden aangedreven
• Controleer de instellingen van de ontlastklep na het verwisselen van componenten, aangezien een onjuist afgestelde ontlastklep ervoor kan zorgen dat de druk de slang- of fittingspecificaties overschrijdt
• Gebruik uitsluitend compatibele vloeistoffen; het mengen van incompatibele hydraulische vloeistoffen kan afdichtingen aantasten en onverwachte lekkages veroorzaken
• Markeer noodafsluitpunten duidelijk op mobiele units of op karren gemonteerde units waar meerdere operators met de apparatuur kunnen communiceren

Milieu- en vloeistofafvoeroverwegingen

Kleine reservoirvolumes maken het verversen van vloeistoffen op een minihydraulisch aggregaat relatief goedkoop, maar de vloeistof zelf vereist nog steeds een goede behandeling. Gebruikte hydraulische olie moet worden ingezameld en afgevoerd via een erkende recycler, in plaats van te worden weggegooid bij het gewone afval. Voor toepassingen in de buurt van waterbronnen, voedselverwerkingslijnen of milieugevoelige gebieden worden vaak biologisch afbreekbare hydraulische vloeistoffen op esterbasis gespecificeerd in plaats van standaard minerale olie, waarbij een bescheiden kostenstijging wordt ingeruild voor een verminderd milieurisico in het geval van een lek.

Trends die het ontwerp van aandrijfeenheden bepalen in 2026

Er zijn verschillende ontwerpverschuivingen zichtbaar bij de huidige generatie compacte hydraulische apparatuur:

Kleinere voetafdrukken, hogere dichtheid

Veelvuldige integratie blijft de fysieke omvang van een minihydraulisch aggregaat verkleinen, terwijl de stroom- en drukwaarden stabiel blijven, grotendeels gedreven door de vraag van mobiele en robotica-toepassingen waarbij elke centimeter ruimte telt.

Conditiebewaking als standaard

Druk- en temperatuursensoren die ooit optionele add-ons waren, worden steeds vaker als standaardfunctie ingebouwd, waardoor voorspellende onderhoudsplanning mogelijk is in plaats van reactieve reparaties.

Energiezuinige motorkoppeling

Aandrijvingen met variabele snelheid in combinatie met kleinere motoren vervangen opstellingen met een vaste snelheid in veel nieuwe ontwerpen van mini-voedingseenheden, waardoor het energieverbruik bij inactiviteit wordt verminderd bij eenheden die slechts af en toe het volledige vermogen nodig hebben.

Modulair, bruikbaar ontwerp

Nieuwere mini-units geven steeds vaker de voorkeur aan modulaire patroonkleppen en verwisselbare filterbehuizingen die kunnen worden onderhouden zonder het hele reservoir leeg te laten lopen, waardoor de uitvaltijd die gepaard gaat met routineonderhoud wordt verminderd.

De juiste hydraulische mini-aggregaat voor uw project kiezen

In plaats van uit te gaan van de motorgrootte, gaan de meeste ervaren kopers achteruit vanuit de vereisten van de actuator:

• Bereken de kracht die nodig is op de actuator en converteer deze vervolgens naar de vereiste druk op basis van de cilinderboring
• Bepaal de gewenste cyclussnelheid om het minimale debiet in te stellen
• Voeg een veiligheidsmarge van ongeveer 15-20% toe op zowel druk als flow om rekening te houden met lijnverliezen en toekomstige belastingsveranderingen
• Bevestig de beschikbare installatieruimte en oriëntatie voordat u de vorm van de tank en de plaatsing van de motor voltooit
• Stem de elektrische voeding af op de locatie: voor veel mobiele toepassingen zijn mini-units met gelijkstroom nodig in plaats van wisselstroom
• Bevestig dat de fabrikant lokaal reserveafdichtingssets en filterelementen kan leveren om lange doorlooptijden bij toekomstig onderhoud te voorkomen

Als u deze stappen doorloopt voordat u contact opneemt met een leverancier, wordt doorgaans de offertecyclus korter en worden kostbare aanpassingen na de installatie vermeden.

Veelgestelde vragen

Wat is het verschil tussen een powerpack en een powerunit?

De twee termen worden over het algemeen door elkaar gebruikt in de hydraulische industrie. "Power pack" komt vaker voor in de Europese terminologie, terwijl "power unit" breder wordt gebruikt in Noord-Amerika - beide beschrijven dezelfde geïntegreerde pomp, motor, reservoir en klepconstructie.

Kan een mini-hydraulisch aggregaat op batterijvoeding werken?

Ja. Veel mini-units zijn ontworpen rond 12V- of 24V DC-motoren, specifiek voor mobiele apparatuur en apparatuur op batterijen, zoals laadkleppen voor voertuigen en draagbaar gereedschap, waar geen wisselstroom beschikbaar is.

Hoe lang gaat een typische mini-krachtbron mee?

Met het juiste vloeistofonderhoud en de juiste filtratie werken de meeste units in lichte tot middelzware toepassingen betrouwbaar 5.000 tot 10.000 uur vóór de grote revisie van componenten, hoewel de werkelijke levensduur sterk afhangt van de werkcyclus en de reinheid van de vloeistof.

Welke hydraulische vloeistof moet in een kleine aandrijfeenheid worden gebruikt?

De vloeistofkeuze is afhankelijk van de bedrijfstemperatuur en de toepassing. Minerale hydraulische olie voor algemeen gebruik (ISO VG 32 of 46) is geschikt voor de meeste industriële toepassingen binnenshuis, terwijl biologisch afbreekbare of brandwerende vloeistoffen worden gekozen voor omgevingsgevoelige omgevingen of omgevingen met hoge temperaturen.

Is een mini-unit krachtig genoeg om een ​​standaard voedingsunit te vervangen?

Het hangt volledig af van de kracht- en stroombehoefte. Een mini-unit kan de drukwaarde van een standaardunit evenaren of zelfs overtreffen, maar dankzij het lagere debiet en het kleinere reservoir is hij beter geschikt voor intermitterende taken dan voor continu intensief gebruik.

Hoe bepaal ik het juiste formaat van het reservoir?

Een algemene vuistregel is dat het reservoir ongeveer twee tot drie keer de nominale stroom per minuut van de pomp bedraagt, waardoor de vloeistof voldoende verblijftijd heeft om af te koelen en meegevoerde lucht vrij te laten voordat deze opnieuw circuleert.

Kan een mini-voedingseenheid buitenshuis worden gebruikt?

Ja, op voorwaarde dat de unit een passende beschermingsgraad heeft en de geselecteerde vloeistof geschikt is voor het verwachte omgevingstemperatuurbereik. Eenheden die bedoeld zijn voor gebruik buitenshuis of voor washdown, hebben doorgaans afgedichte connectoren en corrosiebestendige behuizingen.

Wat zorgt ervoor dat een mini-voedingseenheid heet wordt?

Oververhitting wordt meestal veroorzaakt door een te klein reservoir in verhouding tot de werkcyclus, een gedeeltelijk verstopt filter dat herhaaldelijk vloeistof door de ontlastklep dwingt, of gebruik in een omgeving die heter is dan waarvoor het apparaat was gespecificeerd.

Hebben mini-hydraulische aggregaten een speciale training nodig om te kunnen werken?

De basisbediening is eenvoudig, maar het personeel moet worden getraind in veilige drukverlagingsprocedures, vloeistofhantering en vergrendelingsstappen voordat er onderhoud wordt uitgevoerd, in overeenstemming met de eigen bedieningshandleiding van de apparatuur.

Hoe vaak moet hydraulische vloeistof worden vervangen?

Vervangingsintervallen variëren afhankelijk van het vloeistoftype en de bedrijfsomstandigheden, maar veel onderhoudsprogramma's plannen een volledige vloeistofverversing elke 1.000 tot 2.000 bedrijfsuren, aangevuld met periodieke monsternemingen om vroegtijdige verontreiniging op te sporen.
