Wat is een CDU-eenheid? Typen, toepassingen en DC-hydraulische gids

Wat is een CDU-eenheid?

A CDU-eenheid (Compact Drive Unit) is een op zichzelf staand hydraulisch aandrijfpakket dat een pomp, motor, reservoir, kleppen en bedieningselementen in één enkele behuizing integreert. Het levert op verzoek hydraulische vloeistof onder druk aan actuatoren, cilinders of motoren in industriële, mobiele en maritieme uitrusting. Het bepalende kenmerk is compactheid: alle hydraulische componenten zijn voorgemonteerd, voorzien van leidingen en klaar voor installatie zonder loodgieterswerk ter plaatse buiten de aansluitpoorten.

CDU-eenheden zijn nauw verwant aan – en worden vaak door elkaar gebruikt met – de term Gelijkstroom hydraulisch aggregaat , vooral wanneer de aandrijfmotor op gelijkstroom werkt (12 V, 24 V of 48 V DC). Dit maakt ze de standaardkeuze voor platforms op batterijen: bedrijfsvoertuigen, hoogwerkers, laadkleppen, kippers, landbouwmachines en off-grid industriële stations waar geen wisselstroomnetstroom beschikbaar is.

Kortom: als u hydraulische kracht nodig heeft zonder een aparte motor-pompcombinatie te laten draaien en zonder externe hydraulische leidingen over een machineframe te leiden, dan is een CDU-unit de oplossing. Een typische eenheid levert tussen 0,5 l/min en 20 l/min bij een druk variërend van 100bar tot 350bar , afhankelijk van de toepassingsklasse.

Kerncomponenten in een CDU-eenheid

Als u begrijpt wat een CDU-eenheid bevat, kunt u verklaren waarom deze zo betrouwbaar presteert in zulke uiteenlopende omgevingen. Elke unit – of deze nu op de markt wordt gebracht als compacte aandrijfunit of als hydraulische gelijkstroomunit – heeft dezelfde fundamentele architectuur.

Elektrische motor

DC-versies maken gebruik van permanentmagneet- of borstelloze motoren met een vermogen van 12 V, 24 V of 48 V. AC-versies gebruiken eenfasige of driefasige inductiemotoren. Het motorvermogen varieert van 0,3 kW (kleine laadklep) tot 7,5 kW (zware industriële cilinder). Het motorrendement bepaalt rechtstreeks het batterijverbruik in mobiele toepassingen; borstelloze ontwerpen bereiken tot 92% efficiëntie versus 78-82% voor borstelmotoren.

Hydraulische pomp

Tandwielpompen domineren CDU-configuraties vanwege hun kostenefficiëntie en tolerantie voor olie met variabele viscositeit. Zuigerpompen verschijnen in hogedrukeenheden van meer dan 250 bar. De cilinderinhoud varieert doorgaans van 0,4 cc/omw tot 4,5 cc/omw. Sommige ontwerpen van hydraulische gelijkstroomaggregaten maken gebruik van bi-roterende tandwielpompen, zodat een enkele motoromkering een cilinder uitschuift en intrekt zonder de kleppen te wisselen.

Reservoir

Stalen of aluminium tanks met afmetingen van 0,5 liter tot 20 liter bevatten de werkvloeistof. Schotten voorkomen beluchting; Ontluchtingsdoppen met droogmiddelfilters houden vocht buiten. Kleinere reservoirs werken omdat CDU-eenheden met tussenpozen cyclisch werken – ze draaien niet continu zoals centrale hydraulische stations.

Spruitstukblok en kleppen

Directionele regelkleppen, overdrukkleppen, terugslagkleppen en elektromagnetisch bediende cartridges worden allemaal in een machinaal bewerkt aluminium of nodulair gietijzeren spruitstuk geplaatst. Dit elimineert slangverbindingen tussen componenten, waardoor lekpunten in de unit tot vrijwel nul worden teruggebracht.

Besturingselektronica

Geavanceerde CDU-units zijn voorzien van CAN-businterfaces, proportionele klepdrivers, stroomgevoelige overstroombeveiliging en thermische uitschakelingen. Instapmodellen van hydraulische gelijkstroomaggregaten maken gebruik van eenvoudige, op relais gebaseerde bedieningselementen. Beide benaderingen kunnen binnen een paar uur worden aangesloten op het bestaande elektrische systeem van een voertuig.

Filtratie

Retourleidingfilters met een capaciteit van 10 micron (absoluut) houden de vloeistof schoon genoeg voor magneetventielen. Zuigzeven voegen een grove eerste trap toe. In mobiele toepassingen waar trillingen deeltjes uit slangen en fittingen verwijderen, verlengt een goede filtratie de levensduur van de pomp van minder dan 2.000 uur tot meer 8.000 bedrijfsuren .

CDU-eenheidstypen: hoe ze worden geclassificeerd

CDU-units zijn geen enkel product; ze omvatten een brede classificatiematrix op basis van voedingsspanning, pomptype, montagerichting en klepconfiguratie. De onderstaande tabel vat de belangrijkste categorieën samen waarmee kopers te maken krijgen.

Classificatie van CDU-eenheden op basis van belangrijke technische parameters
Classificatie As	Veel voorkomende varianten	Typisch drukbereik	Primaire toepassing
Voedingsspanning	12 V DC / 24 V DC / 48 V DC / 110–240 V AC	Tot 250 bar	Mobiele voertuigen, off-grid stations
Pomptype	Tandwiel / Zuiger / Vaan	50–350 bar	Algemeen / Hoge druk / Middendruk
Klepconfiguratie	Enkelwerkend / Dubbelwerkend / Proportioneel	Varieert	Kippers / Klemmen / Servobediening
Motortype	Borstel DC / Borstelloze DC / AC Inductie	N.v.t. (motorclassificatie)	Systemen op batterijen/netvoeding
Montagerichting	Verticaal / Horizontaal / Ondergedompeld	Hetzelfde als hierboven	Installaties met beperkte ruimte

De Gelijkstroom hydraulisch aggregaat Het segment binnen deze matrix is de snelst groeiende categorie, aangedreven door de elektrificatie van bedrijfsvoertuigen. Uit marktgegevens blijkt dat de vraag naar hydraulische aggregaten van 24 V en 48 V DC ongeveer groeide 9,4% CAGR tussen 2018 en 2024 , waarbij de sectoren laadliften en hoogwerkers ruim 40% van het eenheidsvolume voor hun rekening nemen.

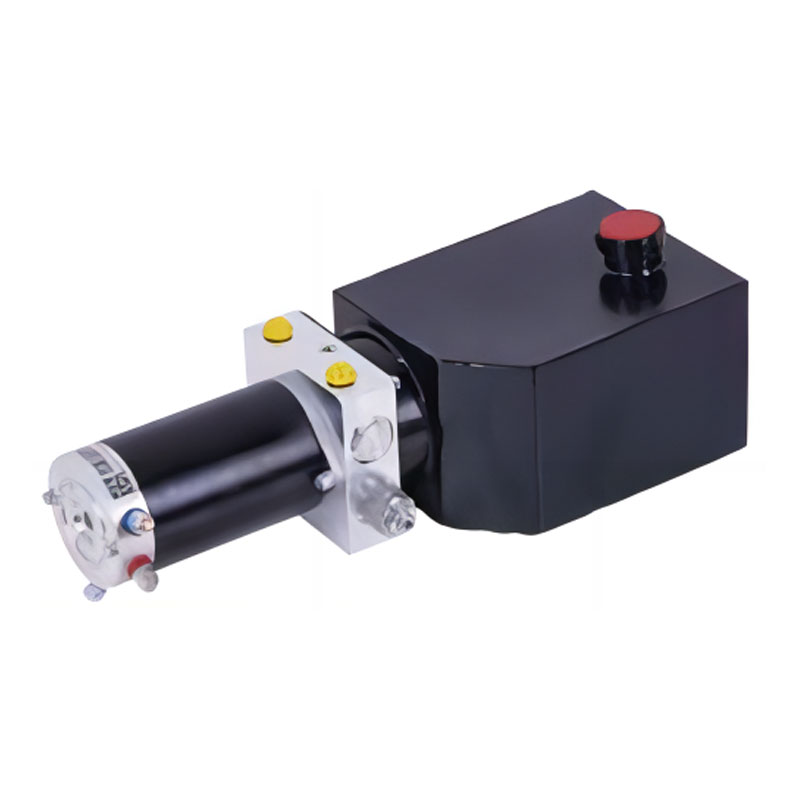

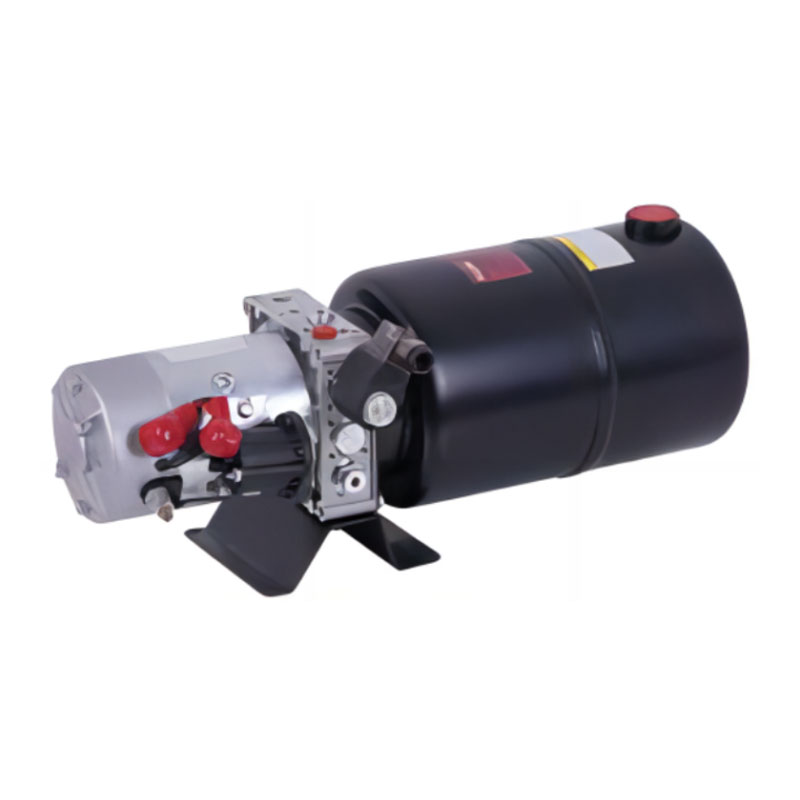

DC-hydraulisch aggregaat: de mobiele CDU

Wanneer ingenieurs een Gelijkstroom hydraulisch aggregaat , selecteren ze een CDU-eenheid die is geoptimaliseerd voor gelijkstroombatterijvoeding. Verschillende ontwerpverschillen onderscheiden DC-units van hun AC-tegenhangers:

Gelijkstroom hydraulisch aggregaat

Haalt stroom uit 12 V / 24 V / 48 V accubanken
Motor geschikt voor intermitterend bedrijf (S2/S3-cyclus) in plaats van continu bedrijf
Dermal protection critical — motor winding temp monitored via NTC sensor
Magneetkleppen rechtstreeks aangesloten op het relaispaneel van het voertuig of de ECU
Geen frequentieomvormer nodig
Koudestartprestaties tot -30°C met olie met lage viscositeit
Compact: een typische 24 V / 2,2 kW-eenheid weegt 12–18 kg

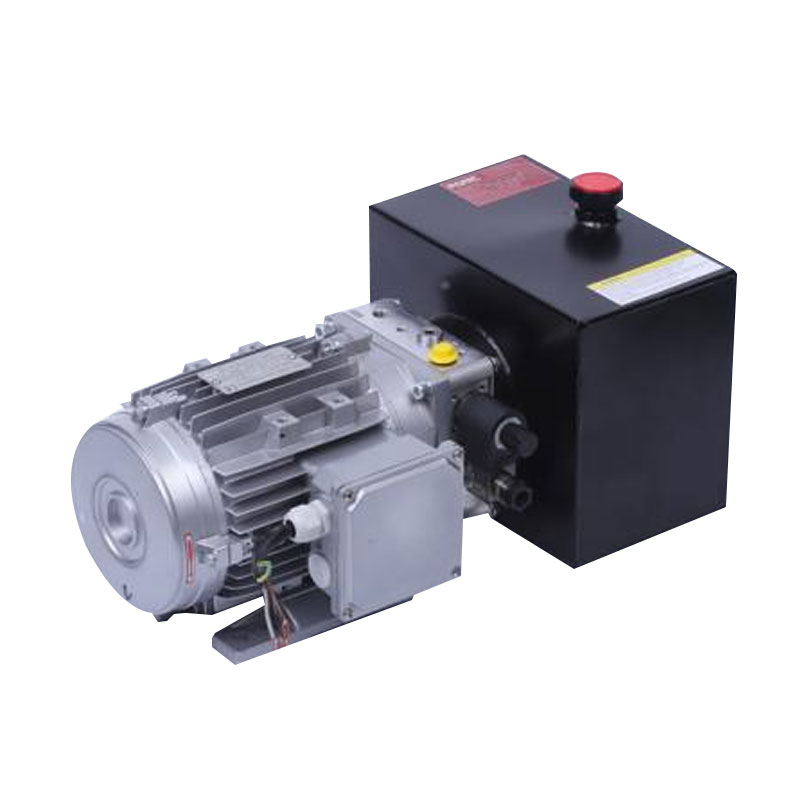

AC hydraulisch aggregaat

Vereist een enkel- of driefasige netvoeding van 110–480 V
Standaard voor continubedrijf (S1) voor fabrieksinstallaties
Dermal management via motor frame cooling fins and fan
Variabele frequentieaandrijving (VFD) optioneel voor energiebesparing
Hogere continue stroomsnelheid: tot 60 l/min gebruikelijk
Zwaarder: vergelijkbare krachtbron weegt 35–80 kg
Beter voor stationaire industriële persen en klemsystemen

De practical implication: a 24 V DC hydraulisch aggregaat op een vuilniswagen tilt een bak op in ongeveer 4 seconden, haalt ongeveer 180-220 A piek en blijft dan 30-45 seconden stil staan terwijl de vrachtwagen naar de volgende stop rijdt. Deze inschakelduur is precies waarvoor DC-motorwikkelingen zijn ontworpen. Het continu laten draaien van een dergelijke unit zou binnen enkele minuten een thermische storing veroorzaken. Het dimensioneren van de motor voor de daadwerkelijke inschakelduur is de cruciale technische stap die de meeste kopers over het hoofd zien.

Waar CDU-eenheden worden gebruikt: toepassingen in de echte wereld

CDU-eenheden verschijnen in een verrassend breed scala van industrieën. De combinatie van een autonoom ontwerp, een compact ontwerp en (voor DC-varianten) batterijcompatibiliteit maakt ze aanpasbaar aan vrijwel elke mobiele of beperkte hydraulische toepassing.

Laadliften en vrachtwagenplatforms

Dit is wereldwijd de grootste markt voor hydraulische gelijkstroomaggregaten. Bestelwagens uitgerust met laadkleppen gebruiken 12 V of 24 V CDU-units om lasten tot 2.500 kg te heffen en te laten zakken. Eenheden hier worden doorgaans beoordeeld voor 100 bar werkdruk met een werkcyclus van 60 seconden en een rustinterval van 15 minuten. Toonaangevende Europese wagenparkbeheerders melden dat de gemiddelde tijd tussen storingen (MTBF) wordt overschreden 15.000 cycli op kwaliteitseenheden.

Hoogwerkers (AWP's) en schaarhoogwerkers

Schaarhoogwerkers en hoogwerkers op batterijen zijn voor hun hef-/neerlaat- en rijfuncties vrijwel uitsluitend afhankelijk van hydraulische gelijkstroomaggregaten. Een typische elektrische schaarhoogwerker maakt gebruik van een 24 V / 3 kW DC hydraulisch aggregaat met een spruitstuk met twee secties: één circuit voor platformlift (tot 200 bar), een ander voor stempelstabilisatie. De platformhoogte kan 12 m bedragen op één acculading dankzij geoptimaliseerde regeneratieve verlaging.

Land- en bosbouwapparatuur

Aanbouwdelen voor tractoren (houtklovers, boormachines voor gaten en balenverwerkers) maken steeds vaker gebruik van op zichzelf staande CDU-units in plaats van gebruik te maken van de door de aftakas aangedreven hydrauliek van de tractor. Dit vereenvoudigt het koppelen van uitrustingsstukken en zorgt ervoor dat apparatuur onafhankelijk kan werken. Debieten van 5–12 l/min bij 200 bar zijn in dit segment standaard.

Maritieme en offshore-uitrusting

Luikdeksels, stuurinrichting, stabilisatorvinnen en ankerliersystemen op kleinere schepen maken gebruik van CDU-eenheden met roestvrijstalen behuizing of epoxycoating die geschikt zijn voor maritieme omgevingen. Bestand tegen zoutsproeien, anodiseren van aluminium en IP67-connectorafdichting zijn standaardvereisten. Een typische maritieme CDU-eenheid die werkt op 24 V DC levert 8–10 l/min bij 140 bar voor bediening van het dekluik.

Industrieel klemmen en persgereedschap

Bij het vastklemmen van armaturen op CNC-bewerkingscentra wordt vaak gebruik gemaakt van CDU-units met een laag debiet en hoge druk 1–3 l/min bij 300–350 bar — om werkstukken vast te houden tijdens het zagen. Het op zichzelf staande ontwerp houdt hydraulische olie weg van de CNC-besturingselektronica en vereenvoudigt het verwisselen van opspanningen. AC-aangedreven CDU-units domineren dit segment omdat de armaturen nog steeds op werktuigmachines op netvoeding staan.

Nood- en reddingsapparatuur

Hulpmiddelen voor voertuigongevallen (spreiders, messen, rammen) die door brandweer- en reddingsdiensten worden gebruikt, worden van stroom voorzien door draagbare CDU-eenheden die werken op de 12 V- of 24 V-voeding van een voertuig. Deze units moeten betrouwbaar koud starten bij -20°C en binnen 5 seconden na activering de volledige bedrijfsdruk bereiken. Typische specificaties: 700 bar werkdruk, 0,5 l/min — hoge druk bij zeer laag debiet om de kleine cilinders in reddingsgereedschappen aan te drijven.

Hoe u de juiste CDU-eenheid voor uw toepassing selecteert

Het selecteren van een CDU-eenheid – of specifieker, het dimensioneren van een hydraulische gelijkstroomaggregaat – omvat een reeks technische beslissingen. Als u een van deze fouten verkeerd uitvoert, leidt dit tot voortijdige uitval, onvoldoende snelheid of overmatig leeglopen van de batterij.

Definieer de belasting- en drukvereiste. Bereken de kracht die nodig is op de actuator (cilinderboringoppervlak x gewenste druk). Voeg 20% marge toe voor drukverliezen in slangen en fittingen. Dit geeft uw minimale werkdrukinstelpunt weer.
Bepaal het vereiste debiet. Debiet = actuatorvolume ÷ gewenste cyclustijd. Een cilinder met een boring van 50 mm en een slag van 200 mm heeft 0,393 liter per cyclus nodig. Een verlengingstijd van 4 seconden vergt ongeveer 5,9 l/min .
Bereken het motorvermogen. Vermogen (kW) = (druk bar × stroom l/min) ÷ 600 ÷ pompefficiëntie. Bij 150 bar en 6 l/min met 85% pompefficiëntie: (150 × 6) ÷ 600 ÷ 0,85 = 1,76 kW . Selecteer de volgende standaard motorgrootte (doorgaans 2,2 kW).
Passend bij de voedingsspanning. Bereken voor DC-systemen de piekstroom: 2.200 W ÷ 24 V ÷ 0,85 motorrendement ≈ 108 Een hoogtepunt . Controleer de kabelafmetingen, zekeringswaarden en batterijcapaciteit aan de hand van deze afbeelding.
Specificeer de werkcyclus. Vergelijk uw werkelijke aan-/uit-tijdverhouding met de nominale bedrijfsklasse van de motor (S2 = eenmalige werking gedurende een bepaalde periode; S3 = intermitterend periodiek bedrijf). Een niet-overeenkomende werkcyclus is de belangrijkste oorzaak van voortijdige doorbranding van de motor bij hydraulische gelijkstroomaggregaten.
Controleer het omgevings- en vloeistoftemperatuurbereik. Mobiele apparatuur in koude klimaten heeft een olieviscositeit in het VG22- of VG32-bereik nodig om cavitatie bij het opstarten te voorkomen. In warme klimaten kan het nodig zijn dat VG68 de filmsterkte behoudt bij een bedrijfstemperatuur van 70–80°C.
Evalueer de klepconfiguratie. Enkelwerkende circuits (zwaartekrachtretour) hebben één magneetventiel nodig. Dubbelwerkende circuits (aangedreven in beide richtingen) hebben een 4/3-weg of twee 2/2-weg kleppen nodig. Proportionele kleppen maken snelheidsregeling mogelijk, maar verhogen de controllerkosten.

CDU-eenheidonderhoud: wat het service-interval feitelijk omvat

CDU-units zijn onderhoudsarm in vergelijking met centrale hydraulische stations, maar 'onderhoudsarm' is niet 'onderhoudsvrij'. Een systematisch onderhoudsschema voorkomt de twee meest voorkomende storingsoorzaken: vloeistofvervuiling en oververhitting van de motorwikkelingen.

Elke 250 uur of 6 maanden

Controleer het oliepeil in het reservoir – vul bij met een gelijkwaardige kwaliteit
Inspecteer alle externe slangaansluitingen op lekkage
Controleer de instelling van de overdrukklep met een gekalibreerde meter
Controleer de staat van de ontluchtingsdop en reinig of vervang deze

Elke 1.000 uur of jaarlijks

Vervang de hydraulische vloeistof volledig – aftappen, spoelen, bijvullen
Vervang het retourleidingfilterelement (10 micron absoluut)
Oliemonster indienen voor analyse van het deeltjesaantal (ISO 4406)
Inspecteer de slijtage van de motorborstels op DC-units van het borsteltype
Test de responstijd van de magneetklep ten opzichte van de basislijn

Elke 3.000–5.000 uur

Inspecteer de interne slijtage van de pomp – meet de stroom bij nominale druk
Motorborstels vervangen bij DC-units van het borsteltype (doorgaans een vermogen van 3.000–5.000 uur)
Controleer de speling van de motorlagers en smeer de lagers
Inspecteer de staat van de O-ringen van het spruitstuk bij alle pluggen met poorten

Een analyseresultaat van verontreinigde vloeistoffen (ISO 4406-klasse slechter dan 16-18-2013) duidt op een bron van actieve verontreiniging (defecte afdichting, beschadigde slang of onvoldoende ontluchtingsfiltratie) die vóór het volgende onderhoudsinterval moet worden opgespoord en verholpen. Het negeren van een slecht deeltjesaantalrapport is de snelste weg naar een defect aan de tandwielpomp in een CDU-eenheid.

Veelvoorkomende problemen met de CDU-eenheid en hun hoofdoorzaken

De meeste veldstoringen bij CDU-units en DC-hydraulische aggregaten zijn terug te voeren op een korte lijst met hoofdoorzaken. Door deze patronen te kennen, kunnen onderhoudsteams problemen binnen enkele minuten in plaats van uren diagnosticeren.

Diagnosegids van symptoom tot oorzaak voor het oplossen van problemen met de CDU-eenheid
Symptoom	Meest waarschijnlijke oorzaak	Diagnostische stap	Repareren
Motor draait maar er wordt geen druk opgebouwd	Ontlastklep blijft open staan / pomp versleten	Blokkeer de uitlaatpoort: stijgt de druk? Zo ja: ontlastklep. Zo nee: pomp.	Vervang het ontlastventielpatroon of de pomp
Trage actuatorsnelheid	Pompslijtage vermindert de volumetrische efficiëntie	Meet het werkelijke debiet bij nominale druk versus typeplaatje	Vervang de pomp als de stroom <80% van de nominale waarde
Motor oververhit in <5 minuten	Inschakelduur overschreden / lage voedingsspanning	Registreer de motorstroom en klemspanning tijdens bedrijf	Verminder de cyclusfrequentie; controleer de spanningsdaling van de batterij en de kabel
Lawaaierige werking (janken of cavitatie)	Luchtinname / zuigbeperking / koude dikke olie	Controleer het oliepeil, inspecteer de zuigslang op knikken, meet het inlaatvacuüm	Warme olie vóór gebruik; duidelijke zuigbeperking
Magneetventiel verschuift niet	Vervuiling in de spoel / verbrande spoel	Breng spanning rechtstreeks op de spoel aan; weerstand meten (moet 6-40 ohm zijn)	Vervang de spoel of reinig/vervang de spoelconstructie

Belangrijke specificaties die u moet bevestigen voordat u een CDU-eenheid koopt

Leveranciers publiceren een reeks cijfers in de datasheets van de CDU-eenheden, en ze zijn niet allemaal even belangrijk. De volgende specificaties onderscheiden hoogwaardige units van ondergespecificeerde units - controleer ze allemaal voordat u een bestelling plaatst, vooral als u een hydraulische gelijkstroomaggregaat aanschaft voor een kritische mobiele toepassing.

Motorbelastingsklasse (IEC 60034-1): S2 (korte tijd), S3 (intermitterend) of S1 (continu). De meeste mobiele CDU-eenheden hebben een classificatie van S2/10 min of S3/25%. Controleer of dit overeenkomt met uw daadwerkelijke gebruikspatroon.
Nominale druk versus maximale druk: Nominale druk is de continue werkdruk; maximale (piek)druk is een tolerantie van korte duur (doorgaans 10–15% hoger). Selecteer geen eenheid waarbij uw werkdruk gelijk is aan het gepubliceerde maximum.
Stroom bij nominale druk: Sommige datasheets vermelden de onbelaste stroom (bij nuldruk). Vraag het debiet op bij uw werkdruk; dit zal 10-20% lager zijn als gevolg van volumetrische verliezen.
Bedrijfstemperatuurbereik: Controleer zowel de minimale starttemperatuur als de maximale continue vloeistoftemperatuur. Een unit die geschikt is voor -20°C tot 60°C is geschikt voor de meeste mobiele toepassingen in gematigde en koude klimaten.
Reservoircapaciteit in verhouding tot circuitvolume: De rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
Bescherming tegen binnendringing (IP-classificatie): IP54 is het minimum voor mobiel gebruik buitenshuis. Maritieme toepassingen hebben IP67 of hoger nodig. Controleer of de IP-classificatie van toepassing is op de gehele constructie, niet alleen op de motor.
Geluidsniveau: CDU-units met tandwielpompen produceren doorgaans 68–74 dB(A) op 1 meter afstand. Zuigerpompunits kunnen stiller zijn (60–65 dB(A)) bij vergelijkbare vermogensniveaus. Voor installaties in de bestuurderscabine is dit cijfer van belang.

De Future Direction of CDU Units and DC Hydraulic Power Units

De CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.

Overname van 48 V-architectuur: Veel platforms voor bedrijfsvoertuigen migreren van elektrische systemen van 24 V naar 48 V. Voor hydraulische gelijkstroomaggregaten halveert dit de piekstroom voor hetzelfde uitgangsvermogen: een unit van 3 kW bij 48 V trekt een piek van 62 A versus 125 A bij 24 V. Dit vereenvoudigt de bedrading dramatisch, vermindert het kabelgewicht en vermindert de warmteafvoer van de connectoren. Verwacht wordt dat hydraulische aggregaten van 48 V DC binnen 5 tot 7 jaar de 24 V-eenheden zullen vervangen in middelzware toepassingen.

Borstelloze DC-motorintegratie: Borstelloze motoren met permanente magneet elimineren het meest slijtagegevoelige onderdeel in een hydraulische gelijkstroomaggregaat. Units met borstelloze motoren bereiken onderhoudsintervallen van 10.000 uur zonder motorspecifiek onderhoud. De extra controllerkosten (elektronisch commutatiecircuit) worden binnen 18 tot 24 maanden terugverdiend in minder stilstandtijd voor wagenparken met een hoge bezettingsgraad.

CAN-bus en IoT-connectiviteit: Slimme CDU-units worden nu geleverd met ingebouwde sensoren die de olietemperatuur, bedrijfscycli, drukpieken en motorstroomverbruik rapporteren aan vloottelematicasystemen via CAN-J1939 of Bluetooth 5.0. Dit maakt voorspellende onderhoudsplanning mogelijk op basis van daadwerkelijke slijtagegegevens in plaats van kalenderintervallen. Early adopters in de hoogwerkersector melden a 23% vermindering van ongeplande downtime na het inzetten van slimme CDU-eenheden.

Convergentie van elektrohydraulische actuatoren (EHA): De boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
