Vloeistofkoeling uitgelegd
Wat CDU-koeling is en waarom het er nu toe doet
CDU-koeling – de praktijk van het gebruik van a Koelmiddeldistributie-eenheid om de temperatuur, druk en stroom van vloeibare koelvloeistof in een datacenter te regelen – is van een nicheoptie overgegaan naar de standaardarchitectuur voor elke faciliteit die met AI of krachtige computerwerklasten werkt. Het antwoord is eenvoudig: de luchtkoeling bedraagt grofweg 8 kW per rack, terwijl moderne AI-trainingsracks met GPU-clusters van de volgende generatie routinematig de 130 kW per rack overschrijden, waarbij sommige vloeistofgekoelde implementaties boven de 250 kW per rack werken (Aulank Pump, 2026). Een CDU overbrugt de kloof tussen de warmte die door IT-hardware wordt gegenereerd en het watersysteem van de faciliteit dat deze warmte uiteindelijk naar de buitenwereld afwijst.
In de kern creëert een CDU een geïsoleerde secundaire lus – gescheiden van het gekoelde water in de fabriek – en circuleert koelvloeistof door koude platen die rechtstreeks op CPU’s en GPU’s zijn gemonteerd. De warmte die door het koelmiddel wordt geabsorbeerd, gaat via een interne platenwarmtewisselaar terug naar het circuit van de faciliteit. De CDU verzorgt ook het dauwpuntbeheer, filtratie, stroombalancering en lekdetectie. Zonder een CDU met de juiste afmetingen en inbedrijfstelling kan een vloeistofgekoeld rack niet veilig functioneren.
$ 1,82 miljard Verwachte CDU-marktwaarde in 2032 (CAGR 23,5%)
250 kW Thermische belasting per rack in AI-clusters met hoge dichtheid (2026)
2,6 MW Maximale capaciteit van nieuwe CDU-platforms van ondernemingsklasse (DCX, 2026)
Hoe CDU-koeling werkt: de volledige hydraulische lus
Om CDU-koeling te begrijpen, moet u begrijpen dat elke installatie ten minste twee afzonderlijke vloeistofcircuits omvat. Het primaire circuit, vaak het Facility Water System (FWS) genoemd, wordt gevoed door de koelmachines of koeltorens van het gebouw. Het secundaire circuit, het Technologie Cooling System (TCS) genoemd, is de lus die feitelijk de IT-apparatuur raakt. De CDU zit op de interface.
De primaire en secundaire lusrelatie
De twee lussen zijn hydraulisch geïsoleerd door een platenwarmtewisselaar in de CDU. Over deze isolatie kan niet worden onderhandeld: het water in de fabriek bevat vaak behandelingschemicaliën, deeltjes of drukvariaties die koude platen of chipinterfaces zouden beschadigen. De interne platenwarmtewisselaar van de CDU zorgt ervoor dat warmte van de TCS-zijde naar de FWS-zijde kan worden overgedragen zonder dat er vloeistof wordt gemengd. Volgens de ASHRAE-richtlijnen die in meerdere whitepapers van CDU-fabrikanten worden aangehaald, moet de TCS-aanvoertemperatuur worden gehandhaafd boven het dauwpunt van het datacenter om condensatie op de elektronica te voorkomen — doorgaans 17–22 °C, afhankelijk van de omgevingsomstandigheden.

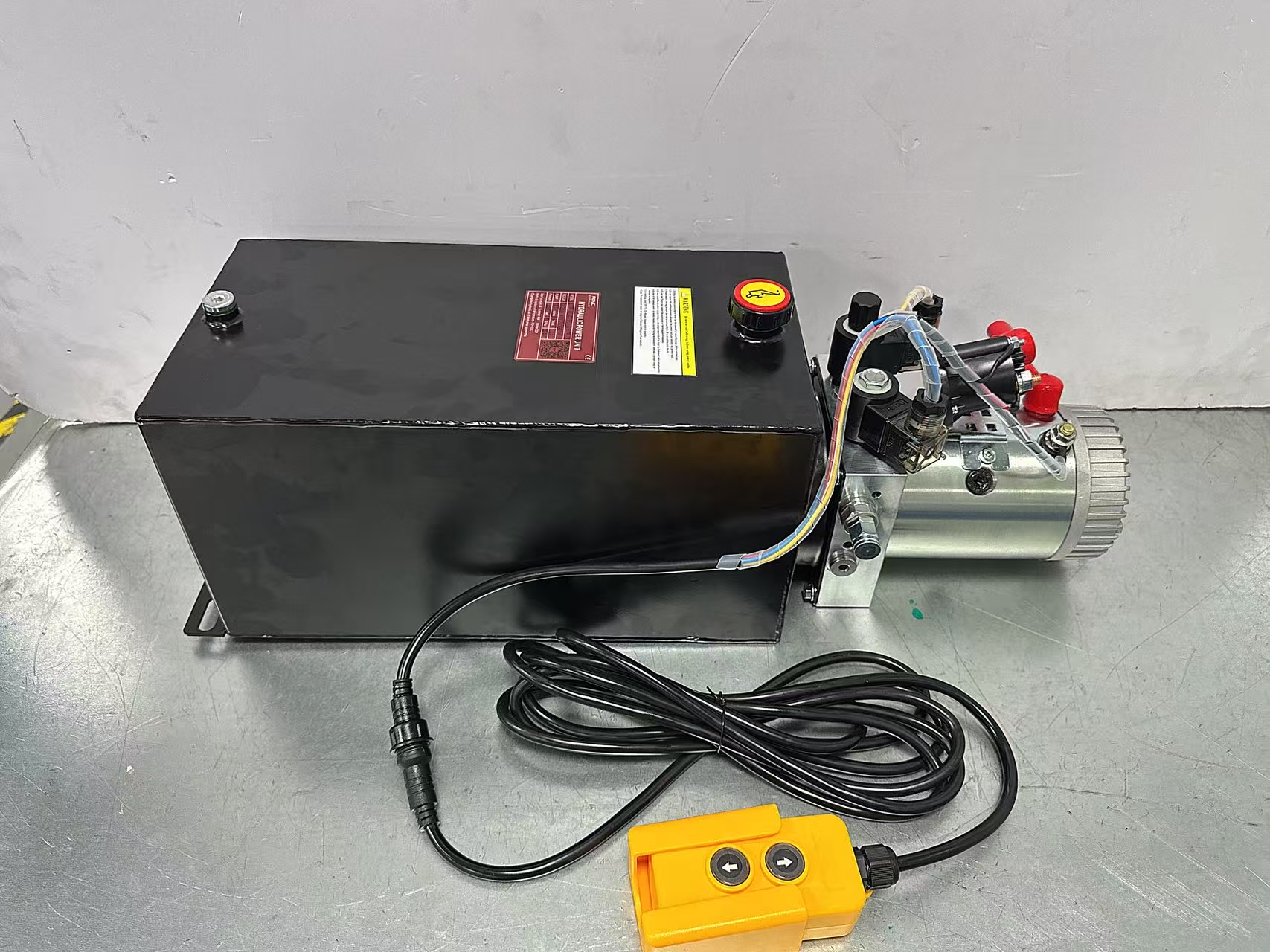

De pompkracht die koelvloeistof door de secundaire lus drijft, komt van wat ingenieurs gewoonlijk a noemen Gelijkstroom hydraulisch aggregaat — een compact samenstel dat een borstelloze gelijkstroommotor, een waaier- of vortexpomp en een VFD-controller (variabele frequentieaandrijving) combineert. In moderne in-rack CDU-ontwerpen wordt de ruimte gemeten in rackeenheden (U), en de gepubliceerde technische aantekeningen van Panasonic beschrijven het plaatsen van drie pompassemblages binnen een interne ruimte van 4U (178 mm), terwijl nog steeds een stroom van 70 liter per minuut wordt geleverd - een verbetering van 75% ten opzichte van eerdere ontwerpen van 40 l/min, bereikt door magnetische veldanalyse en optimalisatie van de vloeistofdynamica (Panasonic, 2025).
De benadering van hydraulische gelijkstroomaggregaten domineert de ontwerpen van AC-motoren in 2025-2026 om drie redenen. Ten eerste elimineren borstelloze gelijkstroommotoren de commutatorslijtage die de levensduur in datacenteromgevingen met een hoge luchtvochtigheid verkort. Ten tweede zorgt de variabele snelheidsregeling – beschikbaar via PWM of 0-10V analoge signalen – ervoor dat de CDU-controller de stroom nauwkeurig kan moduleren als reactie op veranderende chiptemperaturen, zonder dat de pompen op vol vermogen draaien tijdens perioden met lage belasting. Ten derde betekent de compatibiliteit van de 12V DC- en 48V DC-bus dat de pompconstructie rechtstreeks kan putten uit de stroomverdeling van het serverrack zonder dat een aparte AC-step-down-transformator nodig is (Moog CoreMotion, 2025).
Ontwerpen met magnetische aandrijving (afdichtingsloze constructie) worden steeds verplichter in direct-to-chip secundaire lussen, omdat elk vloeistoflek naast actieve elektronica eerder een hardwareverlies dan een huishoudelijk probleem is. De selectiegids van Aulank Pump uit 2026 documenteert dat centrifugaalontwerpen met mechanische afdichting "steeds vaker afwezig zijn in nieuwe CDU-ontwerpen", gezien de onaanvaardbare uitvalpercentages van afdichtingen op secundaire lussen met een druk van 4-6 bar.
Filtratie, sensoren en intelligente controle
Naast de pomp en de warmtewisselaar integreert een CDU verschillende subsystemen. Filtratiepatronen met een grootte tussen 0,2 en 50 micron verwijderen deeltjes die anders microkanalen in de koude plaat zouden beschadigen of de openingen in het verdeelstuk zouden blokkeren. Druk-, temperatuur- en drukverschilsensoren aan beide zijden van de warmtewisselaar voeden een PLC of ingebouwde controller. Deze controller voert de closed-loop-algoritmen uit die de pompsnelheid instellen, regelkleppen moduleren en brandalarmen genereren als er een dauwpuntafwijking of lekkage wordt gedetecteerd. Enterprise-platforms zoals de DCX ECDU-lijn ondersteunen OPC UA-, MQTT-, BACnet IP- en SNMP-interfaces, waardoor de CDU rechtstreeks kan worden geïntegreerd met platforms voor gebouwbeheersystemen (BMS) of datacenterinfrastructuurbeheer (DCIM) (DCX, 2026).
Soorten CDU-koelconfiguraties
CDU-koeling is geen enkel product; het omvat een breed scala aan vormfactoren die zijn afgestemd op de rackdichtheid, het beschikbare vloeroppervlak en de bestaande waterinfrastructuur van de faciliteit. De drie dominante configuraties in 2025-2026 zijn in-rack CDU's, in-row CDU's en gecentraliseerde CDU-skids.
■
CDU in rack
Wordt direct in het serverrack geïnstalleerd, meestal in een 4U tot 8U-chassis aan de onder- of achterkant. Ideaal voor plaatselijke koeling van één rack. De pompassemblages van Panasonic zijn een toonaangevende componentkeuze voor dit formaat. Het vermogen bedraagt doorgaans 30–200 kW per eenheid. Meest geschikt voor colocatiehuurders die de infrastructuur van gedeelde faciliteiten niet kunnen wijzigen.
■
CDU in rij
Gepositioneerd aan het einde van of tussen stellingrijen en bedient meerdere rekken via een verdeelnetwerk. Dit is het formaat dat wordt gebruikt door de meeste CDU-platforms voor ondernemingen, waaronder de Eaton ROL2300 (tot 2,3 MW) en de DCX ECDU-serie (600 kW tot 2,6 MW). Redundante pompgroepen (N 1 of 2N) zijn standaard. Geschikt voor hyperscale en grote bedrijfsdatahallen.
■
Gecentraliseerde CDU-skid
Een grote, voorgemonteerde hydraulische skid geïnstalleerd in een mechanische ruimte of technische gang, die een volledige datahal of koelzone bedient. De gecentraliseerde skids van Supreme Integrated Technology maken bijvoorbeeld gebruik van dubbele pompmotorgroepen van 125 pk met Danfoss VFD's en speciaal gebouwde warmtewisselaars. De capaciteit kan 5–8 MW bereiken in combinatie met Facility Distribution Units (FDU's) op locatieniveau. Optimaal voor grootschalige greenfield-constructies.
Vergelijking van CDU-koelingconfiguratietypen op basis van belangrijke implementatieparameters | Configuratie | Typische capaciteit | Beste applicatie | Pomptype Algemeen | Redundantiemodel |
| CDU in rack | 30–200 kW | Single-rack, colocatie | Borstelloze gelijkstroom, magnetische aandrijving | N 1 pompsets |
| CDU in rij | 200 kW – 2,6 MW | Multi-rack, onderneming, HPC | Centrifugaal / VFD-gestuurd | 2×50% of N 1 |
| Gecentraliseerde skid | 2,5 MW – 8 MW | Hyperscale, hele datahallen | Centrifugaal met hoog vermogen, Danfoss VFD | 2N of dubbele primaire paden |

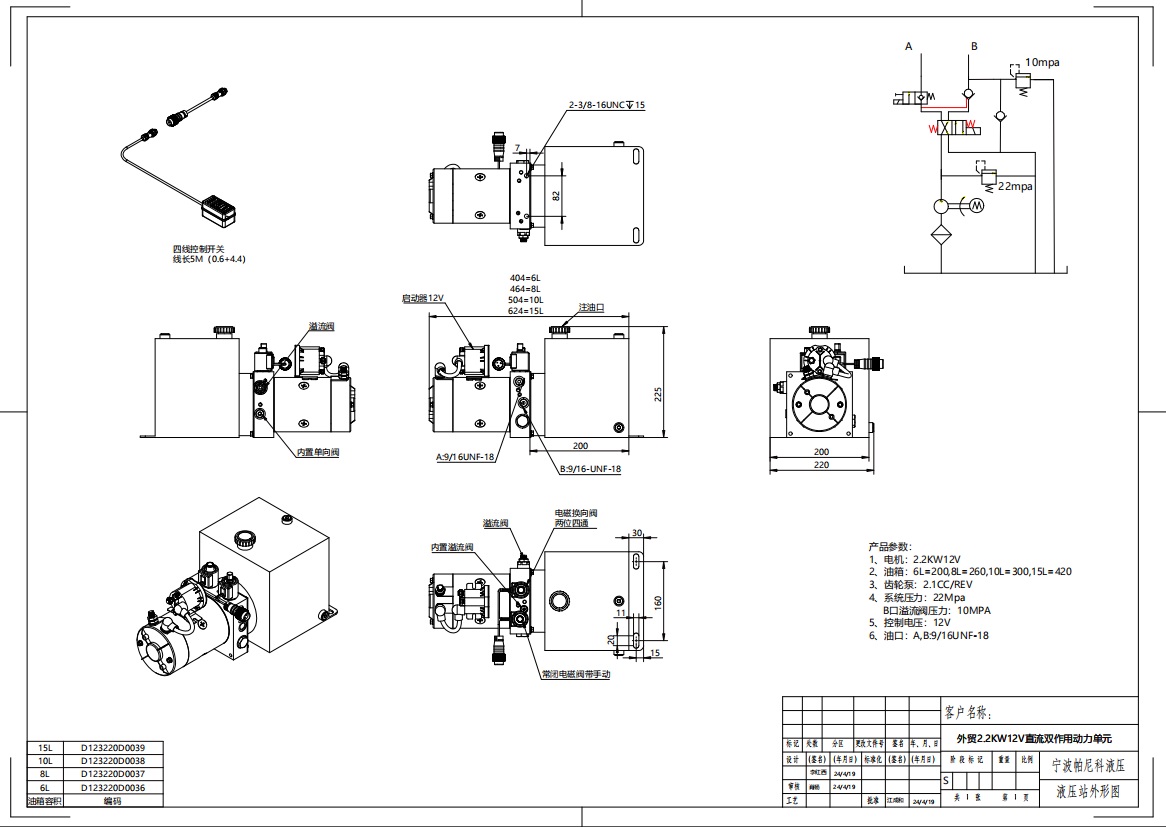

Selectie van gelijkstroomhydraulisch aggregaat voor CDU-koelsystemen
Bij het selecteren van de juiste hydraulische DC-aggregaat voor een CDU-koeltoepassing zijn vijf onderling samenhangende parameters in balans: debiet, opvoerdruk, motorefficiëntie, geluidslimieten en koelvloeistofcompatibiliteit. Als een van deze zaken fout gaat, kan dit de uptime van het systeem in gevaar brengen of de slijtage van onderdelen versnellen.
01
Vereisten voor stroomsnelheid
De stroomsnelheid in secundaire CDU-lussen wordt bepaald door de thermische belasting en de toegestane temperatuurstijging over de koude platen. Een gebruikelijk ontwerppunt is een temperatuurverschil van 10–12 K (deltaT) aan de secundaire zijde. Voor een rek van 200 kW bij 10 K deltaT met gebruik van water (soortelijke warmte ~4,18 kJ/kg·K) is het vereiste debiet ongeveer 4,8 l/s of 288 l/min. In-rack hydraulische DC-aggregaten van Panasonic bereiken 70 l/min per pomp; drie parallelle units leveren 210 l/min voor één rack – voldoende voor racks tot ongeveer 150 kW bij een deltaT van 10 K.
02
Hoofddruk- en microkanaal-koudeplaten
Moderne GPU-koudeplaten met microkanalen introduceren aanzienlijke drukval - vaak 0,5-1,5 bar per koude plaat - en een volledig rekverdeelstuk dat de stroom naar 8-16 koude platen verdeelt, kan 3-5 bar beschikbare opvoerhoogte van het hydraulische gelijkstroomaggregaat vereisen. De hydrauliek van de vortexpompen (regeneratieve turbines) levert inherent een hoge opvoerhoogte bij een gemiddeld debiet. Daarom zijn ze de reguliere keuze geworden voor CDU-toepassingen met secundaire kringlopen. De pulsatieniveaus moeten onder de 2% piek-tot-piek blijven om door stroming geïnduceerde trillingen op koperconstructies met koude platen te voorkomen.
03
Motorefficiëntie en variabele snelheidsregeling
Een hoogefficiënte borstelloze gelijkstroommotor die een magnetisch gekoppelde waaier aandrijft, kan een motorrendement bereiken van 85-92% over het gehele bedrijfssnelheidsbereik. VFD-integratie vermindert het energieverbruik van de pomp met 30-50% tijdens deellastperioden vergeleken met werking met vast toerental. Het CoreMotion-platform van Moog ondersteunt 12V DC-, 48V DC- en 230/240V AC-werking vanuit hetzelfde fysieke pomplichaam - een voordeel in faciliteiten die overstappen op 48V-rackstroomdistributie, wat standaard wordt in hyperscale-omgevingen.
04
Lawaai en trillingen
In-row en in-rack CDU's worden geïnstalleerd in datahallen waar akoestische emissies de werkomstandigheden van technici beïnvloeden. Gelijkstroom-hydraulische aggregaten met magnetische aandrijving en een afdichtingsloze constructie zijn aanzienlijk stiller dan alternatieven met tandwielpompen of schottenpompen, omdat er geen metaal-op-metaal contact is in het vloeistofpad. Verschillende CDU-fabrikanten (waaronder TOPSFLO) noemen geluidsniveaus van minder dan 45 dB(A) bij nominaal debiet, waardoor inzet in gemengde of kantooromgevingen mogelijk is waar op CRAC gebaseerde luchtkoelingsunits onaanvaardbaar zouden zijn.
05
Compatibiliteit met koelvloeistof
De meeste secundaire CDU-circuits gebruiken gedeïoniseerd water of een mengsel van propyleenglycol en water (doorgaans PG25 - 25% propyleenglycol per volume) ter bescherming tegen bevriezing. Bevochtigde onderdelen moeten van roestvrij staal 316L zijn of een EPDM/PTFE-afdichting hebben om corrosie te voorkomen. Sommige secundaire onderdelen voor immersiekoeling gebruiken synthetische koolwaterstoffen of gefluoreerde vloeistoffen met een viscositeit in het bereik van 5–15 cP bij bedrijfstemperatuur; deze vereisen pomphydrauliek die is ontworpen voor vloeistoffen met een lagere dichtheid en een lagere oppervlaktespanning, en het motorvermogen van de motorbehuizing van het DC-hydraulische aggregaat moet overeenkomen met de ontvlambaarheidscategorie van de vloeistof, indien van toepassing.
CDU-koeling Marktgroei en sectorgegevens
De cijfers achter de adoptie van CDU-koeling weerspiegelen een structurele verschuiving in de manier waarop datacenters worden gebouwd en gevoed. Volgens Intel Market Research (2025) werd de wereldwijde markt voor krachtige CDU's gewaardeerd 414 miljoen dollar in 2024 en zal naar verwachting in 2032 1,824 miljard dollar bereiken, wat neerkomt op een samengesteld jaarlijks groeipercentage van 23,5%. Het hyperscale-segment veroverde in 2025 77% van het marktaandeel, wat bevestigt dat de grootste cloudproviders de belangrijkste kracht achter de CDU-vraag zijn.
Rackdichtheid rijden adoptie
Het verband tussen de vermogensdichtheid van het rack en de noodzaak van CDU is direct. Gegevens uit het State of the Data Center Report 2024 van de Association for Computer Operations Management (AFCOM) laten zien dat de gemiddelde rackdichtheid is gestegen van 6,1 kW per rack in 2017 naar 12,0 kW per rack in 2024. Omdia's rapport uit 2024 voorspelt dat de gemiddelde dichtheid in 2030 20 kW per rack zal bereiken. AI-trainingsclusters zijn echter al ver voorbij die curve: Aulank Pump's 2026 industriegidsdocumenten racks van meer dan 130 kW voor NVIDIA Blackwell GB200/GB300-implementaties, en sommige configuraties overschrijden 250 kW per rack. Op deze niveaus is luchtkoeling niet alleen inefficiënt, maar ook fysiek onvoldoende.
De 55% van de datacenterprofessionals die een aanhoudende groei van de dichtheid verwachten (onderzoek Uptime Institute 2024, 721 respondenten) speculeren niet; ze documenteren een trend die al zichtbaar is in chiproadmaps. NVIDIA's accelerators van de volgende generatie hebben TDP-cijfers gepubliceerd van meer dan 700 W per chip, en volledige 8-GPU-trays presteren boven de 6 kW in een chassis dat 6U rackruimte in beslag neemt - meer dan 1 kW per rackunit voordat opslag-, netwerk- of redundante stroomvoorzieningsverliezen worden toegevoegd.
Bron: AFCOM State of the Data Center 2024; Aulank Pump 2026 CDU-selectiegids
CDU-koelefficiëntie: PUE-impact en vrije koelingsuren
Een van de meest overtuigende redenen om CDU-koeling in te zetten naast een goedgekozen hydraulische gelijkstroomaggregaat is de meetbare verbetering in de Power Usage Effectiveness (PUE). PUE is de verhouding tussen het totale vermogen van de faciliteit en het vermogen van de IT-apparatuur; een PUE van 1,0 is perfect, terwijl een typische luchtgekoelde installatie 1,4–1,8 draait. Vloeistofgekoelde faciliteiten met geoptimaliseerde CDU-installaties behalen regelmatig PUE-waarden van 1,1–1,2, volgens gepubliceerde gegevens van grote CDU-leveranciers, waaronder Vertiv en nVent.
Warmwaterkoeling en uitgebreide vrije koeling
De AT3-klasse platenwarmtewisselaars die worden gebruikt in toonaangevende CDU-platforms (waaronder de ECDU-serie van DCX) maken aanzienlijk lagere benaderingstemperaturen mogelijk dan conventionele ontwerpen, waardoor het toevoerwater van de faciliteit zo warm kan zijn als 45 °C, terwijl er nog steeds warmte wordt verwijderd uit secundaire lussen die op 35-40 °C draaien. Dit is van belang omdat hierdoor het aantal uren per jaar waarin a droge koeler of koeltoren kunnen warmte afstoten zonder een koelmachine te laten draaien — zogenaamde vrije koeluren. In een gematigd klimaat kan een CDU-systeem met een temperatuur van 45 °C 6.000 tot 8.000 uur per jaar zonder koelmachine werken, vergeleken met ongeveer 2.000 uur voor een conventioneel gekoeldwatersysteem dat een toevoerwater van 7 °C nodig heeft (DCX ECDU-documentatie, 2026).
Integratie van warmteterugwinning
Sommige CDU-koelplatforms gaan nog een stap verder door een derde warmtewisselaar of warmtepomp te integreren om de temperatuur van de teruggewonnen warmte te verhogen voor gebruik in stadsverwarming of HVAC-systemen in gebouwen. De CDU-documentatie van WKM-Michel beschrijft systemen die in staat zijn uitlaattemperaturen te produceren die geschikt zijn voor verwarmingsnetwerken met lage temperatuur, met optionele warmtepomptechnologie om het temperatuurniveau verder te verhogen. Dit transformeert het datacenter van een pure warmtebron in een gedeeltelijke energieleverancier – een traject dat in lijn is met de duurzaamheidsrichtlijnen van de EU, die datacenters boven bepaalde stroomdrempels verplicht om de afvoer van afvalwarmte te rapporteren en geleidelijk te verminderen.
Zijstroomfiltratie en lange levensduur van vloeistoffen
Een secundaire efficiëntiefactor die vaak wordt onderschat bij de selectie van CDU's is de zuiverheid van de koelvloeistof. Deeltjes groter dan 10 micron kunnen microkanaaloppervlakken van koude platen beschadigen, waardoor de thermische weerstand na verloop van tijd toeneemt. CDU-platforms met continue zijstroominjectiefiltratie – zoals gebruikt in de gecentraliseerde skid-ontwerpen van Supreme Integrated Technology – houden het aantal deeltjes laag zonder dat het systeem moet worden uitgeschakeld voor filtervervanging. De resulterende vermindering van de verslechtering van de thermische weerstand verlengt het interval tussen vervangingen van koude platen en handhaaft de ontworpen warmteoverdrachtscoëfficiënten gedurende de hele levenscyclus van de server.
Overwegingen bij installatie en inbedrijfstelling van CDU-koeling
Zelfs een goed gespecificeerd CDU-systeem zal ondermaats presteren als de installatie en inbedrijfstelling niet de juiste volgorde volgen. De meest voorkomende fouten bij veldimplementaties zijn het meesleuren van lucht in de secundaire lus, onjuiste instelpunten voor het dauwpunt en een inadequate inbedrijfstelling van de VFD-parameters van het hydraulische DC-aggregaat.
Spoelen en luchtzuiveren
Het secundaire circuit moet worden gespoeld met het gespecificeerde koelmiddel (doorgaans gedeïoniseerd water met een gemeten weerstand boven 0,5 MΩ·cm) voordat er koude platen worden aangesloten. Luchtzakken in de microkanalen van de koude plaat creëren hete plekken en kunnen plaatselijk koken veroorzaken, zelfs wanneer de bulkkoelvloeistof ruim onder de verzadigingstemperatuur is. Op alle hoge punten in het verdeelstuk moeten automatische ontluchtingspunten worden geïnstalleerd, en de ontluchtingspoort van de CDU moet tijdens het vullen in en uit worden gedraaid. Pre-piped CDU-platforms zoals het DCX ECDU Entry-model bevatten ingebouwde toevoer-/retourheaders met geïntegreerde ontluchtingspunten die de leidingarbeid ter plaatse met wel 60% kunnen verminderen ten opzichte van component-voor-component builds.
Inbedrijfstelling van dauwpuntinstelpunt
Het dauwpuntbeheeralgoritme van de CDU-controller neemt temperatuur- en relatieve vochtigheidsmetingen van sensoren in de datahal en berekent de vloer van de koelvloeistofaanvoertemperatuur. Als de datahal werkt op 24°C en een relatieve vochtigheid van 45%, is het dauwpunt ongeveer 11,5°C en moet de CDU de secundaire toevoer boven minimaal 13°C houden met een passende veiligheidsmarge. Fouten in de plaatsing van de sensor (bijvoorbeeld het plaatsen van de vochtigheidssensor in de buurt van een luchtstroom met geperforeerde tegels in plaats van in de retourluchtstroom) leiden tot aanhoudende alarmen of, erger nog, tot onopgemerkte condensatiegebeurtenissen.
DC hydraulisch aggregaat VFD-tuning
De frequentieregelaar die de hydraulische gelijkstroomeenheid van de CDU bestuurt, moet worden afgestemd op de werkelijke hydraulische curve van de geïnstalleerde secundaire lus. Instellingen voor te hoge snelheid veroorzaken overmatige druk bij de inlaten van de koude plaat, waardoor het risico bestaat dat de afdichting extrusie of schade aan de connector veroorzaakt. Instellingen voor te lage snelheid verminderen de stroom en zorgen ervoor dat de chiptemperatuur stijgt tijdens piekbelastingen. De meeste CDU-inbedrijfstellingsprotocollen omvatten het registreren van de pompsnelheid, het drukverschil en de inlaat-/uitlaattemperaturen op meerdere bedrijfspunten en het verifiëren dat de berekende warmteoverdracht binnen ± 5% overeenkomt met het thermische ontwerppunt van de server.
Redundantie testen
Voordat een CDU-koelsysteem operationeel wordt verklaard, moet elk redundant pompaggregaat afzonderlijk worden uitgeschakeld. Voor N 1-configuraties wordt de primaire pomp uitgeschakeld terwijl wordt gecontroleerd of de stand-by-unit start binnen de automatische omschakeltijd (doorgaans minder dan 3 seconden) en dat de aanvoertemperatuur van de koude plaat het uitschakelinstelpunt tijdens de overgang niet overschrijdt. Voor 2N-configuraties rijden beide treinen gelijktijdig om een evenwichtige stroomverdeling door het verdeelstuk te verifiëren, waarna elke trein op zijn beurt wordt geïsoleerd.
CDU-koeling versus alternatieve benaderingen voor vloeistofkoeling
Op CDU gebaseerde direct-to-chip-koeling is de meest gebruikte vorm van vloeistofkoeling in datacenters, maar bestaat naast achterdeurwarmtewisselaars (RDHx), enkelfasige immersie en tweefasige immersie. Elk heeft een andere rol, en de vereisten voor de DC-hydraulische aandrijfeenheid verschillen aanzienlijk per benadering.
Vergelijking van vloeistofkoelingstechnologie voor datacentertoepassingen (2025-2026) | Technology | Warmte-opnamesnelheid | Serverwijziging vereist | Rol van hydraulische DC-eenheid | Maximaal ondersteund rekvermogen |
| CDU Direct-naar-Chip | 60–80% van de rekwarmte | Koude platen op CPU/GPU vereist | Primaire secundaire lusdriver | 250 kW |
| Warmtewisselaar achterdeur (RDHx) | 40–60% van de rekwarmte | Geen serveraanpassing | Watercirculatie van de faciliteit | ~60 kW (begrenzing luchtzijde) |
| Eenfasige onderdompeling | Tot 98% van de rekwarmte | Kale planken in diëlektrische tank | Diëlektrische circulatiepomp | 300 kW |
| Tweefasige onderdompeling | Tot 98% van de rekwarmte | Kale planken in kokende vloeistof | Low-duty make-up/condensaatpomp | 500 kW |
De reden dat CDU direct-to-chip koeling de huidige implementaties domineert, ondanks dat slechts 60-80% van de rackwarmte wordt opgevangen (restwarmte die via convectie vrijkomt van niet-vloeistofgekoelde componenten zoals DIMM's, opslag en voedingen wordt afgehandeld door aanvullende lucht) is de combinatie van servercompatibiliteit en operationele bekendheid. In tegenstelling tot immersiesystemen behouden CDU-gekoelde racks een standaard serverchassis, standaard onderhoudsprocedures en standaard garantiedekking van server-OEM's – een belangrijke factor voor zakelijke kopers met een grote geïnstalleerde basis.
Onderhoud van CDU-koelsystemen en DC-hydraulische aggregaten
Een goed ontworpen CDU-koelsysteem met een gelijkstroomhydraulisch aggregaat kan jarenlang functioneren met minimale tussenkomst, maar een gestructureerd preventief onderhoudsprogramma is essentieel om ongeplande stilstand te voorkomen.
- Controles van de weerstand van de koelvloeistof (maandelijks): Gedeïoniseerd water neemt langzaam ionische verontreiniging op van pijpwanden en koude plaatmaterialen. Een weerstand die onder de 0,1 MΩ·cm daalt, geeft aan dat de harscartridge met gemengd bed vervangen moet worden. Het laten lopen van koelvloeistof met een lage soortelijke weerstand versnelt de galvanische corrosie in aluminium koude plaatkanalen.
- Inspectie van filterpatronen (driemaandelijks): Zijstroomfilters van 0,2–10 micron verzamelen deeltjes met een snelheid die evenredig is met de lussnelheid en het leidingoppervlak. De meeste CDU-platforms zijn voorzien van een verschildrukindicator over de filterbehuizing; een stijging boven de drempel van de fabrikant (doorgaans 0,3–0,5 bar) leidt tot een wijzigingsadvies. Platforms met dubbele filterbehuizingen maken een verandering mogelijk zonder de secundaire lusstroom te onderbreken.
- Trillingsanalyse pomplagers (halfjaarlijks): Zelfs gelijkstroomaggregaten zonder afdichting en magnetische aandrijving hebben lagers in de waaieras die na verloop van tijd verslijten. Trillingsanalyse met behulp van een accelerometer die op het pomphuis is geplaatst, kan de ontwikkeling van lagerslijtage 3 tot 6 maanden vóór defect detecteren – voldoende aanlooptijd om een geplande vervanging te plannen zonder een noodstop. Het ECDU-besturingsplatform van DCX registreert continu motorstroom- en trillingstrends en geeft voorspellende onderhoudswaarschuwingen weer via de BMS-interface.
- Beoordeling van vervuiling warmtewisselaar (jaarlijks): Het oppervlak aan de primaire zijde (water van de fabriek) van de platenwarmtewisselaar is de meest waarschijnlijke locatie voor vervuilingsafzettingen, vooral in gebieden waar het water van de fabriek een verhoogde hardheid of biologische inhoud heeft. Jaarlijkse thermische prestatietests – waarbij de werkelijke warmteoverdrachtssnelheid bij gemeten stroom- en temperatuuromstandigheden wordt vergeleken met de ontwerpcurve – detecteren vervuiling voordat deze de toevoertemperaturen van het secundaire circuit verlaagt.
- Visuele inspectie koude plaat (bij serververnieuwing): Wanneer servers worden vervangen of geüpgraded, moeten de koude platen visueel worden geïnspecteerd op putjes door corrosie, krassen of extrusie van o-ringen bij de snelkoppelingen. Eaton's CDU-documentatie vermeldt dat blinde snelkoppelingen met 360 graden draaibare fittingen de kracht die wordt uitgeoefend tijdens het aansluiten en loskoppelen minimaliseren, waardoor schade aan de O-ringen wordt verminderd, maar inspectie blijft noodzakelijk.
De toekomst van CDU-koeling: trends die de volgende generatie vormgeven
Verschillende convergerende technologietrends zullen bepalen hoe CDU-koelsystemen en hun hydraulische gelijkstroomaggregaten zich eind jaren twintig zullen ontwikkelen. Door deze richtingen te begrijpen, kunnen datacenterplanners aankoopbeslissingen nemen die compatibel blijven met toekomstige infrastructuurgeneraties.
48V DC-voedingsarchitectuur
Terwijl hyperscale faciliteiten 48V DC-rekdistributie toepassen om koperverliezen te verminderen, worden CDU-pompassemblages opnieuw ontworpen om standaard op 48V te werken. Hierdoor wordt de AC-voedingseenheid uit de elektrische architectuur van de CDU geëlimineerd, waardoor conversieverliezen worden verminderd en het onderhoud wordt vereenvoudigd. De CoreMotion-documentatie van Moog vermeldt al 48V DC als ondersteunde bedrijfsspanning.
AI-aangedreven stroomregeling
De volgende generatie CDU-besturingsplatforms integreren machine learning-algoritmen die de vraag naar koeling voorspellen op basis van het type werklast – waarbij bijvoorbeeld onderscheid wordt gemaakt tussen matrix-multiply-intensieve AI-training (aanhoudend piekvermogen) en gevolgtrekking (zeer variabele, burst-zware belasting). Voorspellende stroomaanpassing vermindert de pompenergie met 20-40% vergeleken met reactieve proportioneel-integrale regellussen, volgens vroege veldgegevens van grootschalige implementaties.
Gestandaardiseerde Quick-Connect-infrastructuur
Het Open Compute Project (OCP) en gelijkwaardige industriële consortia stimuleren de standaardisatie van CDU-spruitstukverbindingspunten, waardoor koude platen van meerdere leveranciers op één CDU kunnen worden aangesloten zonder aangepaste fittingen. De Eaton ROL4000, geïnspireerd op de specificaties van de vijfde generatie van OCP Project Deschutes, demonstreert hoe standaard connect-profielen 2 MW koelbelastingen kunnen leveren bij een benaderingstemperatuur van 3°C - alleen haalbaar met warmtewisselaars van AT3-klasse en een nauwkeurig geregeld DC-vermogen van de hydraulische krachtbron.
Standaard geïntegreerde warmteterugwinning
De druk van de regelgeving, vooral in Europa, versnelt de integratie van voorzieningen voor warmteterugwinning in de basis-CDU-specificaties. Het huidige CDU-assortiment van WKM-Michel omvat een in de fabriek optionele warmtewisselaarpoort voor de extractie van afvalwarmte, waarbij een regelstrategie die garandeert dat de koelprestaties absolute hydraulische prioriteit hebben boven de doorvoer van warmteterugwinning. De mogelijkheid om lokale verwarmingsnetwerken te voeden met afvalwarmte uit datacentra evolueert van een premiumoptie naar een standaardfunctie in de platformreleases van 2025-2026.
Veelgestelde vragen over CDU-koeling
Wat is het verschil tussen een CDU- en een CRAC-eenheid?
Een Computer Room Air Conditioning (CRAC)-unit gebruikt koelmiddel of gekoeld water om de gerecirculeerde lucht in de datahal te koelen. Een CDU is een vloeistof-naar-vloeistof-warmtewisselaarsysteem dat koelvloeistof rechtstreeks naar IT-hardware distribueert via koude platen of spruitstukken. CDU's zijn thermisch veel efficiënter voor toepassingen met hoge dichtheid, maar vereisen koude plaatcompatibiliteit aan de serverzijde. CRAC-units werken met standaard ongemodificeerde servers en blijven relevant als aanvullende koeling voor CDU-installaties die 60-80% van de rackwarmte in vloeibare vorm opvangen, waardoor er wat restwarmte overblijft voor luchtverwijdering.
Hoe verschilt een hydraulisch gelijkstroomaggregaat van een standaard AC-pomp in CDU-toepassingen?
Een hydraulisch gelijkstroomaggregaat maakt gebruik van een borstelloze gelijkstroommotor met elektronische commutatie, die variabele snelheidsregeling, een hoger rendement bij gedeeltelijke belasting, lagere akoestische emissies en compatibiliteit met gelijkstroomstroomdistributiebussen (12V of 48V) oplevert. Een standaard AC-pomp draait op een vast toerental (of met een aparte externe VFD), vereist AC-voeding en heeft hogere nullastverliezen. Voor in-rack CDU-toepassingen waarbij de ruimte en het vermogen strak beperkt zijn en variabele werkbelastingen een adaptieve stroom vereisen, zijn hydraulische gelijkstroomaggregaten nu de standaardkeuze van toonaangevende fabrikanten, waaronder Panasonic, Moog en TOPSFLO.
Welk koelmiddel moet worden gebruikt in een secundair CDU-circuit?
De meest gebruikelijke keuze is gedeïoniseerd water met een weerstand die boven 0,5 MΩ·cm wordt gehouden. Voor faciliteiten waar de omgevingstemperatuur onder de 10°C kan dalen (buitenkoeling, randlocaties), wordt een propyleenglycol-watermengsel met 25-30 volumeprocent glycol (PG25 of PG30) gebruikt ter bescherming tegen bevriezing. Propyleenglycol vermindert de specifieke warmtecapaciteit enigszins en verhoogt de viscositeit, waardoor beide de pompenergie verhogen die nodig is voor een bepaalde thermische belasting – een factor waarmee rekening moet worden gehouden bij de dimensionering van de DC-hydraulische krachtbron. Er moeten remmerpakketten worden gebruikt die specifiek zijn samengesteld voor compatibiliteit met aluminium en koperen koude platen, en de pH van het systeem moet tussen 7,0 en 8,5 worden gehouden.
Kan CDU-koeling achteraf worden ingebouwd in een bestaand luchtgekoeld datacenter?
Ja, maar de praktische complexiteit hangt af van de vraag of er al faciliteitswater beschikbaar is in de witte ruimte. Als stijgleidingen voor gekoeld water eindigen in de mechanische ruimte, maar niet op de vloer van de datahal, bieden in-row CDU's die zijn aangesloten via flexibele slangassemblages het minst storende pad. De CRAC-units kunnen operationeel blijven voor de afvoer van restwarmte, terwijl de CDU-dekking rack voor rack wordt uitgebreid. Compacte in-row CDU-platforms zijn speciaal ontworpen met dit brownfield-gebruiksscenario in gedachten - de DCX HYDRO CDU 12 wordt bijvoorbeeld beschreven als passend voor "elke datakameromgeving met plaatsing in een rij of technische gang." Leidingwerk is de dominante kostenvariabele; Voorgeleidingen CDU-platforms met aanvoer-/retourkoppen en ontluchtingspunten kunnen de installatietijd aanzienlijk verkorten.
Welk redundantieniveau is geschikt voor CDU-koelsystemen?
Het juiste redundantieniveau weerspiegelt de bredere vereisten van het datacenterniveau. Tier III-equivalente implementaties (99,982% uptime) maken doorgaans gebruik van N 1-pompredundantie binnen elke CDU, gecombineerd met spruitstukisolatiekleppen waarmee een CDU offline kan worden gehaald zonder de stroom naar aangrenzende racks te onderbreken. Tier IV-equivalente implementaties maken gebruik van 2N-architectuur: twee onafhankelijke CDU-treinen, elk zo groot dat ze 100% van de thermische belasting van het rack kunnen verwerken, met automatische omschakeling bij pompstoring of onderhoud. Voor grootschalige AI-trainingsomgevingen waar zelfs korte thermische beperking de voltooiingstijd van taken over duizenden GPU's verslechtert, is 2N-architectuur standaard ondanks de extra kapitaalkosten.
Hoe beïnvloedt CDU-koeling de PUE in vergelijking met luchtkoeling?
Een goed uitgerust CDU-koelsysteem dat werkt met warmwater-compatibele warmtewisselaars en een optimaal afgestemd hydraulisch gelijkstroomaggregaat, verlaagt doorgaans de PUE van de faciliteit van het bereik van 1,4–1,8, typisch voor luchtgekoelde oudere faciliteiten, naar 1,1–1,2. De verbetering komt uit drie bronnen: het elimineren van energie-intensieve luchtbehandelingssystemen in computerruimtes, het verlengen van de uren voor vrije koeling (koelmachine-uit-bedrijf), mogelijk gemaakt door hogere toegestane toevoerwatertemperaturen, en het verminderen van het ventilatorvermogen van IT-apparatuur, aangezien vloeistofgekoelde CPU's en GPU's niet langer dezelfde luchtstroom nodig hebben voor warmteafvoer. Sommige grootschalige exploitanten melden PUE-waarden die de 1,05 benaderen voor nieuwe vloeistofgekoelde faciliteiten in gematigde klimaten.
Wat is de typische levensduur van een CDU-koelsysteem?
Platenwarmtewisselaars en spruitstukleidingen in CDU-systemen zijn ontworpen voor een levensduur van 15 tot 20 jaar onder normale bedrijfsomstandigheden, ervan uitgaande dat de koelvloeistofchemie behouden blijft en de systeemdruk binnen de ontwerplimieten blijft. De componenten die het meest waarschijnlijk eerder moeten worden vervangen, zijn de pompassemblages (doorgaans een levensduur van de lagers van 5 tot 8 jaar voor hydraulische gelijkstroomaggregaten met magnetische aandrijving, uitbreidbaar met voorspellend onderhoud) en elastomere afdichtingen bij snelkoppelingen (2 tot 5 jaar, afhankelijk van de aansluitfrequentie). Besturingselektronica en sensormodules hebben doorgaans een garantie van 3 tot 5 jaar en moeten mogelijk om de 7 tot 10 jaar worden vervangen, aangezien de firmware-ondersteuning voor oudere platformgeneraties eindigt.
Welk debiet heeft een CDU nodig voor een AI-serverrack van 100 kW?
Voor een rack van 100 kW met een temperatuurverschil van 10 K aan de secundaire zijde met water als koelvloeistof bedraagt de vereiste massastroom ongeveer 2,4 kg/s of 144 l/min. Door een veiligheidsmarge van 15% toe te voegen voor stroomverdelingsverliezen in het verdeelstuk, komt de specificatie van de gelijkstroomhydraulische krachtbron op ongeveer 165 l/min bij de CDU-uitlaat. Bij een ontwerphoogte van 3 bar (rekening houdend met drukval in de koude plaat en het spruitstuk) komt dit overeen met een hydraulisch vermogensvereiste van de pomp van grofweg 820 W. Met een efficiëntie van de gelijkstroomhydraulische aandrijfeenheid van 65-75% bedraagt de elektrische input naar de pompassemblage ongeveer 1,1-1,3 kW - minder dan 1,3% van de IT-belasting van het rack, wat bevestigt dat de overhead van vloeistofkoeling verwaarloosbaar is in vergelijking met het thermische voordeel ervan.
