Hoe moet ik een hydraulisch aggregaat dimensioneren?

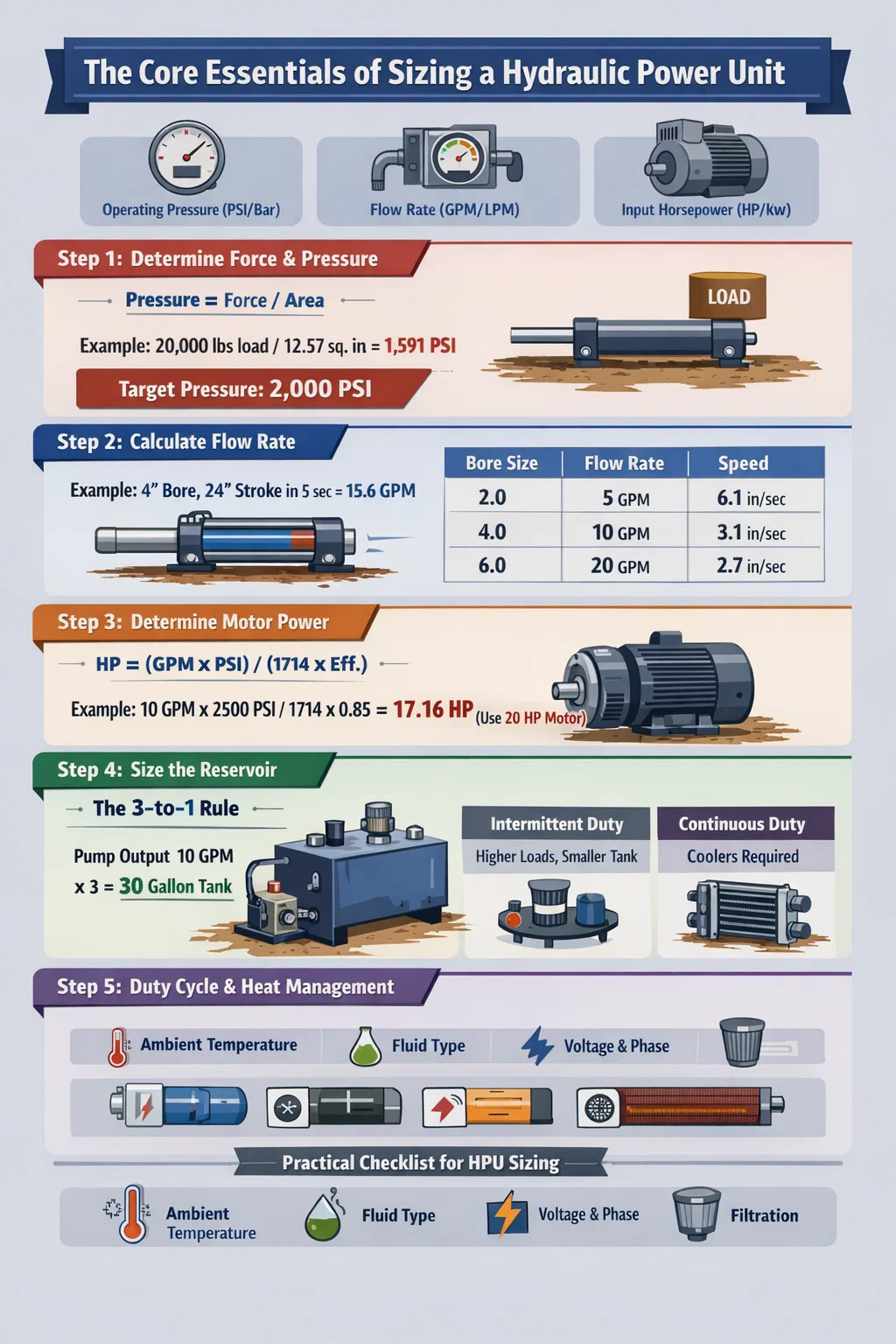

De kernprincipes van het dimensioneren van een hydraulisch aggregaat

Voor de juiste maat a hydraulische krachtbron (HPU), moet u eerst de mechanische outputvereisten van uw toepassing definiëren. Het proces gaat niet over het kiezen van een generieke motor; het is een nauwkeurige volgorde voor het bepalen van de vereiste kracht, de bedrijfssnelheid en de daaruit voortvloeiende stroom- en drukvereisten. Het fundamentele antwoord ligt in drie primaire berekeningen: Bedrijfsdruk (PSI/bar) , Stroomsnelheid (GPM/LPM) , en Ingevoerde paardenkracht (pk/kW) .

Een niet-overeenkomend hydraulische krachtbron leidt tot extreme energieverspilling en warmteopwekking (indien te groot) of het niet voltooien van de mechanische taak (indien te klein). Het doel is om de prestaties van de hydraulische pomp, de capaciteit van het reservoir en de kracht van de elektromotor of motor in evenwicht te brengen.

Stap 1: Bepalen van de kracht- en drukvereisten

De druk die wordt gegenereerd door de hydraulische krachtbron is een direct gevolg van de belastingsweerstand. Je kiest niet willekeurig een druk; u berekent het op basis van de oppervlakte van uw actuator (cilinder of motor).

De cilinderkrachtformule

Gebruik de formule om de vereiste druk te berekenen: Druk = Kracht / Oppervlakte . Als u bijvoorbeeld een hydraulische cilinder nodig heeft om een 20.000 pond belasting en je gebruikt een cilinder met a Boring van 4 inch (oppervlakte = 12,57 vierkante inch), de vereiste druk is ongeveer 1.591 PSI . Normaal gesproken moet u een Veiligheidsmarge van 10-20% om rekening te houden met wrijving en lijnverliezen, dat wil zeggen uw hydraulische krachtbron zou er op zijn minst toe in staat moeten zijn 2.000 PSI .

• Identificeer de maximale belasting die het systeem zal tegenkomen.
• Bepaal de boringgrootte van de hydraulische cilinders.
• Houd rekening met de "afbreekkracht", die vaak groter is dan de bewegingskracht.

Stap 2: Berekening van de stroomsnelheid voor de gewenste snelheid

Het debiet, gemeten in gallons per minuut (GPM) of liters per minuut (LPM), bepaalt hoe snel uw machine beweegt. De hydraulische krachtbron moet een specifiek volume olie in de cilinder bewegen om het over een bepaalde tijd te laten duren.

Voorbeeld: Als dat hetzelfde is Boring van 4 inch cylinder heeft een 24-inch slag en moet zich uitbreiden 5 seconden , moet u eerst het volume berekenen. Het volume is ongeveer 1,3 gallon . Om 1,3 liter in 5 seconden te verplaatsen, moet de hydraulische krachtbron heeft een pomp nodig die ongeveer 15,6 GPM .

Stap 3: Berekening van het vermogen van de elektrische motor

Nadat u de druk en het debiet heeft bepaald, kunt u het benodigde ingangsvermogen voor de hydraulische krachtbron . De standaard vuistregel is de regel "1 HP voor 1 GPM bij 1500 PSI", maar voor efficiëntie is een nauwkeurigere berekening nodig.

Gebruik de formule: PK = (GPM × PSI) / (1714 × efficiëntie) . De meeste hydraulische pompen hebben een rendement tussen 0,85 en 0,90 . Als uw systeem dit vereist 10 GPM bij 2.500 PSI , zou de berekening (10 × 2500) / (1714 × 0,85) zijn, wat resulteert in een vereiste van ongeveer 17,16 pk . In dit geval selecteert u een standaard 20 pk motor voor jouw hydraulische krachtbron .

Stap 4: Het dimensioneren van het hydraulische reservoir (olietank)

Het reservoir is een cruciaal onderdeel van de hydraulische krachtbron dat wordt vaak over het hoofd gezien. Het moet groot genoeg zijn om thermische uitzetting, afkoeling en bezinking van verontreinigingen mogelijk te maken.

De 3-op-1-regel

Bij standaard industriële toepassingen moet het reservoir standhouden driemaal de GPM-opbrengst van de pomp . Als uw hydraulische krachtbron maakt gebruik van een 10 GPM-pomp , zou de tank idealiter moeten vasthouden 30 gallons van vloeistof. Dit zorgt ervoor dat de olie voldoende tijd "in rust" doorbrengt om de warmte af te voeren voordat deze terug in de pomp wordt gezogen.

Als de ruimte echter beperkt is of de inschakelduur onregelmatig is, kunt u een 1-op-1 of 2-op-1 verhouding , op voorwaarde dat u een olie koeler om de temperatuur te beheersen. Overmatige hitte is de voornaamste doodsoorzaak van hydraulische afdichtingen en de levensduur van vloeistoffen.

Stap 5: Inschakelduur en warmtebeheer

De duty-cycle van uw hydraulische krachtbron heeft een grote invloed op het ontwerp. Een unit die elk uur 10 seconden draait, heeft een ander formaat dan een unit die continu op een fabrieksvloer draait.

• Intermitterende dienst: Kleinere reservoirs en hogere motorbelastingen kunnen worden getolereerd omdat het systeem tussen de cycli tijd heeft om af te koelen.
• Continu gebruik: Vereist nauwkeurige dimensionering van warmtewisselaars. Je moet de warmte belasting (ongeveer 20-30% van de input-HP) en zorg ervoor dat de hydraulische krachtbron kan die energie afvoeren zonder te overschrijden 140°F (60°C) .

Praktische checklist voor HPU-dimensionering

Voordat u de aankoop of bouw van een hydraulische krachtbron , controleer de volgende omgevings- en mechanische factoren:

1. Omgevingstemperatuur: Extreme kou vereist verwarming; extreme hitte vereist grotere koelers.
2. Vloeistoftype: De viscositeit beïnvloedt de pompefficiëntie en het startkoppel van de motor.
3. Spanning en fase: Zorg ervoor dat de elektromotor op de hydraulische krachtbron overeenkomt met de stroomvoorziening van uw instelling (bijvoorbeeld 230V eenfasig vs. 460V driefasig).
4. Filtratie: Groottefilters op basis van het meest gevoelige onderdeel (meestal de kleppen).

Door deze rekenstappen strikt te volgen, zorgt u ervoor dat uw hydraulische krachtbron biedt betrouwbare, efficiënte service gedurende de gehele levensduur zonder onnodige energiekosten of mechanische storingen.
